冲击地压多参量动态协同预警核心速览
一句话回答:传统冲击地压防治中‘单一指标研判频频失灵’的根本根源,在于冲击地压本质是‘高静载集中区遭遇强动载扰动’的瞬态动力失稳破坏。单一钻孔应力计只能捕捉局部静载增量,而单一微震台网仅能反演远场破裂能量。破解之道在于构建‘微震空间大尺度包络($10^2 \\sim 10^5\\text{J}$)+ 钻孔应力中尺度连续感知(0~30MPa)+ 高频地音小尺度前兆捕捉’的三维立体监测体系,通过动静载时空重叠度算法实施‘红、橙、黄、蓝’四级动态响应,并在橙/红色预警下刚性执行大直径钻孔($\\Phi 110\\sim 150\\text{mm}$)与水力压裂卸压解危闭环。
动静叠加致冲机理本质 高静载集中叠加外源强动载扰动
10^2~10^5J微震台网能量 空间三维定位误差控制在≤15m
0~30MPa钻孔应力在线 采动影响区深部弹性核动态测定
四级闭环红橙黄蓝响应 预警分级联动大直径卸压钻孔
01

单一指标为何频频失效?“动静载叠加”致冲真相

在千米深井及复杂坚硬厚顶板赋存条件下,冲击地压已成为威胁煤矿安全生产最凶猛、破坏力最毁灭性的动力灾害。长期以来,许多矿井依赖单一手段(如传统的电磁辐射仪或单点钻孔应力计)进行预报,但现场依然频繁发生“指标平稳却突发巨响冲击”或“钻孔应力报警数天却无动静”的误判虚报。这种现象给矿山决策层带来了巨大的恐慌与困惑。

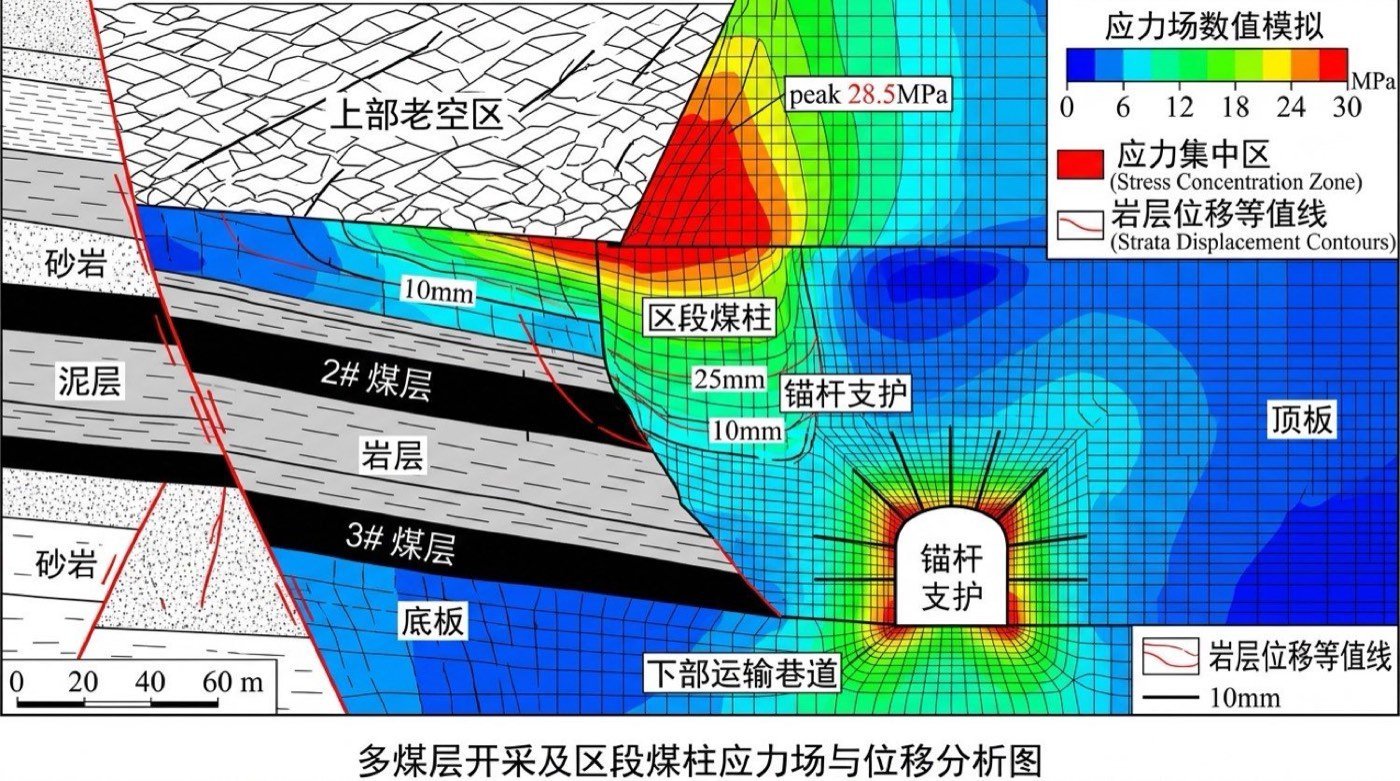

现代矿山力学与防冲实战证明:冲击地压发生的本质是“高静载载荷”与“外源强动载扰动”的时空叠加诱发失稳。高静载来源于千米深部原岩自重应力、采空区侧向支承压力叠加以及构造应力集中;而强动载则来源于远场巨厚坚硬关键层大面积破断、顶板断裂滑移失稳产生的应力波。当两者在巷道周壁叠加超过煤岩体极限抗压强度与冲击能量指数时,煤体弹性能瞬间呈爆炸式抛出,摧毁巷道支护。

煤矿冲击地压微震应力地音多参量联合监测物理架构拓扑
图1:煤矿冲击地压“微震-地音-应力”多参量空间立体联合监测系统拓扑

因此,单一方法天然存在物理盲区:钻孔应力计只能测量几米浅部测点的静载集中,无法感知远场上覆巨厚坚硬顶板的断裂动载;而微震监测只能捕获岩体破断释放的动能,却难以量化巷道深部煤体目前的实际自重应力饱和度。唯有将微震、地音与应力进行多参量时空融合,才能实现从“单点盲人摸象”走向“全息透视预警”。

02

井下立体包络微震台网优化布设与震源反演

微震监测是捕捉全矿井采动覆岩破裂与大尺度能量释放的“顺风耳”。为了精确反演震源三维坐标与破裂能级,微震台网的传感器布设必须严格遵循“三维空间立体包络”原则,坚决杜绝所有传感器均布设在同一开采水平的“平面退化陷阱”:

在采煤工作面周边,检波器(拾震器)必须分层立体布置:地表设置 1~2 个长周期深孔基准测点,井下工作面进风巷、回风巷及邻近采区高抽巷分别布置高灵敏度防爆压电式检波器(频响范围 0.1Hz~600Hz,灵敏度 $\ge 100\text{V}/(\text{m/s})$)。检波器空间包络球半径控制在 300~500米 以内,确保空间网格条件数(DOP值)低于 1.5。

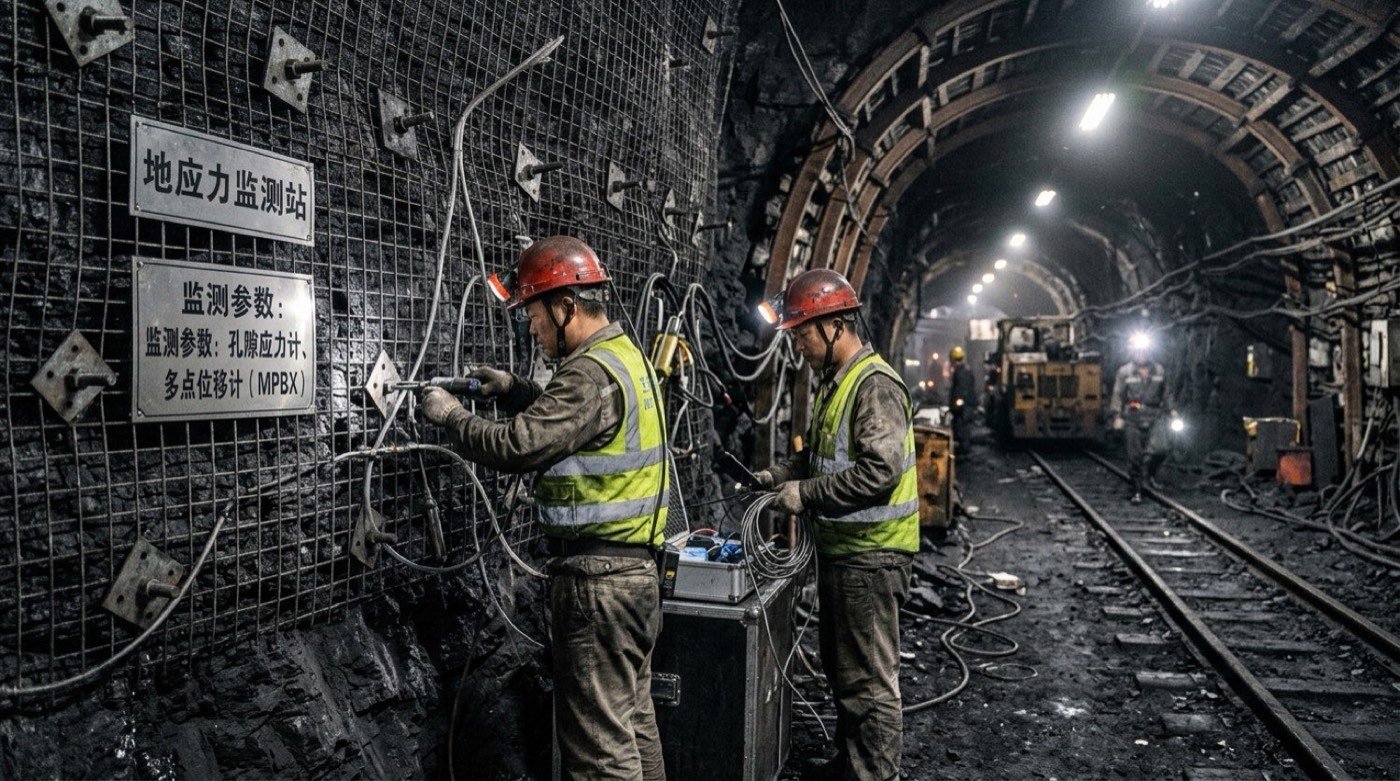

井下微震拾震器与防爆监测分站安装调试实景

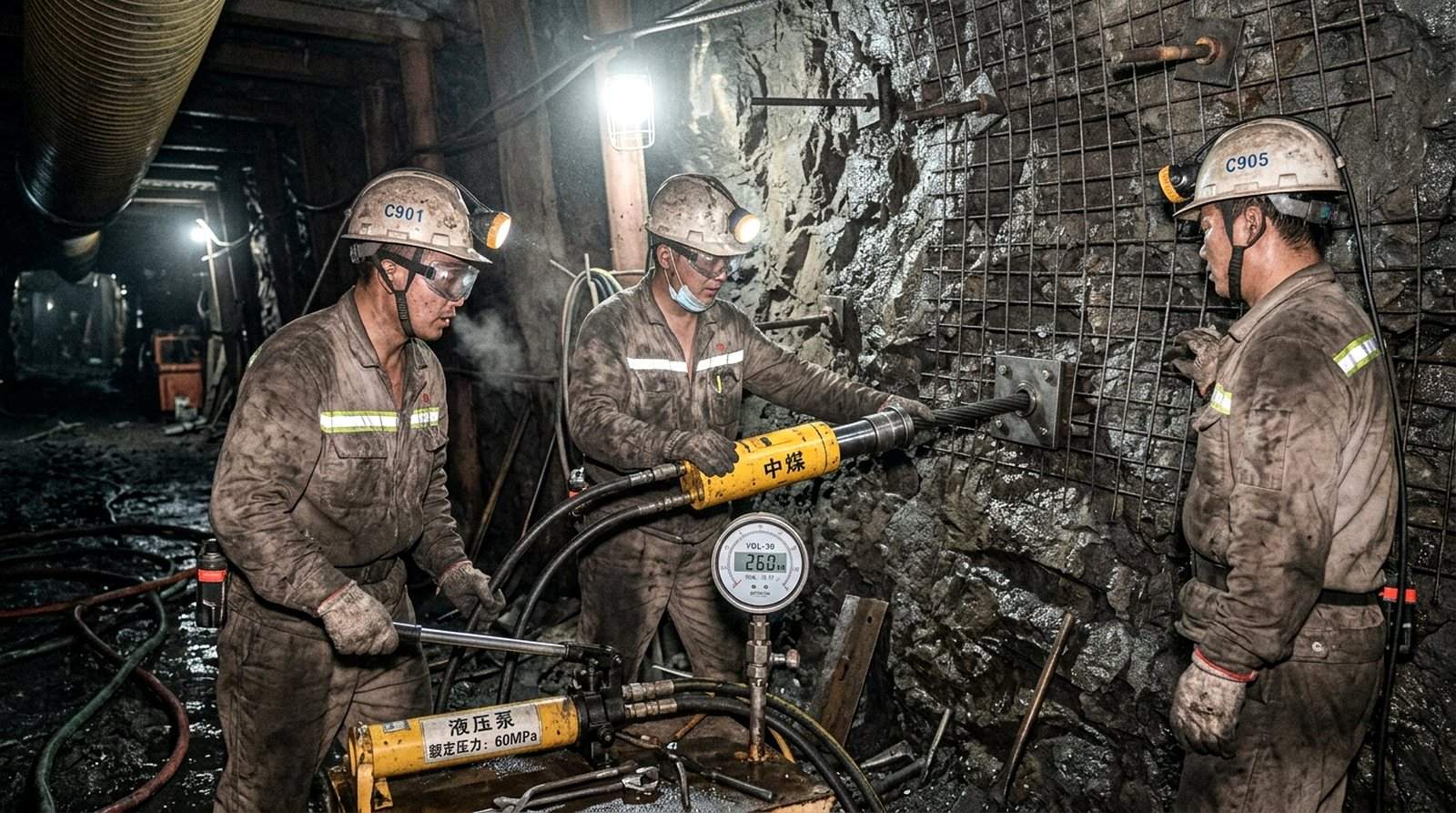

图2:井下采动回采巷道坚硬围岩微震拾震器立体刚性安装调试现场

在解算算法上,系统采用基于各向异性三维射线追踪的震源反演算法(Simultaneous Inversion),实时自动校正纵波(P波)在节理煤岩体中的传播波速。系统对能量在 $10^2 \sim 10^5\text{J}$ 的微震事件定位误差严格控制在 $\le 15\text{米}$,当单次微震能量达到 $\ge 10^4\text{J}$(大能量事件)或日总释放能量出现倍增突变时,系统即刻在三维透明巷道模型中标记高危震源热力球并启动警示。

03

钻孔应力动态感知与高频地音微破裂协同研判

微震监测侧重于宏观大尺度(百米级)岩体破断,而巷道深部煤岩体静应力集中与高频微破裂则需要依靠钻孔应力计与地音系统进行微观精确锁定:

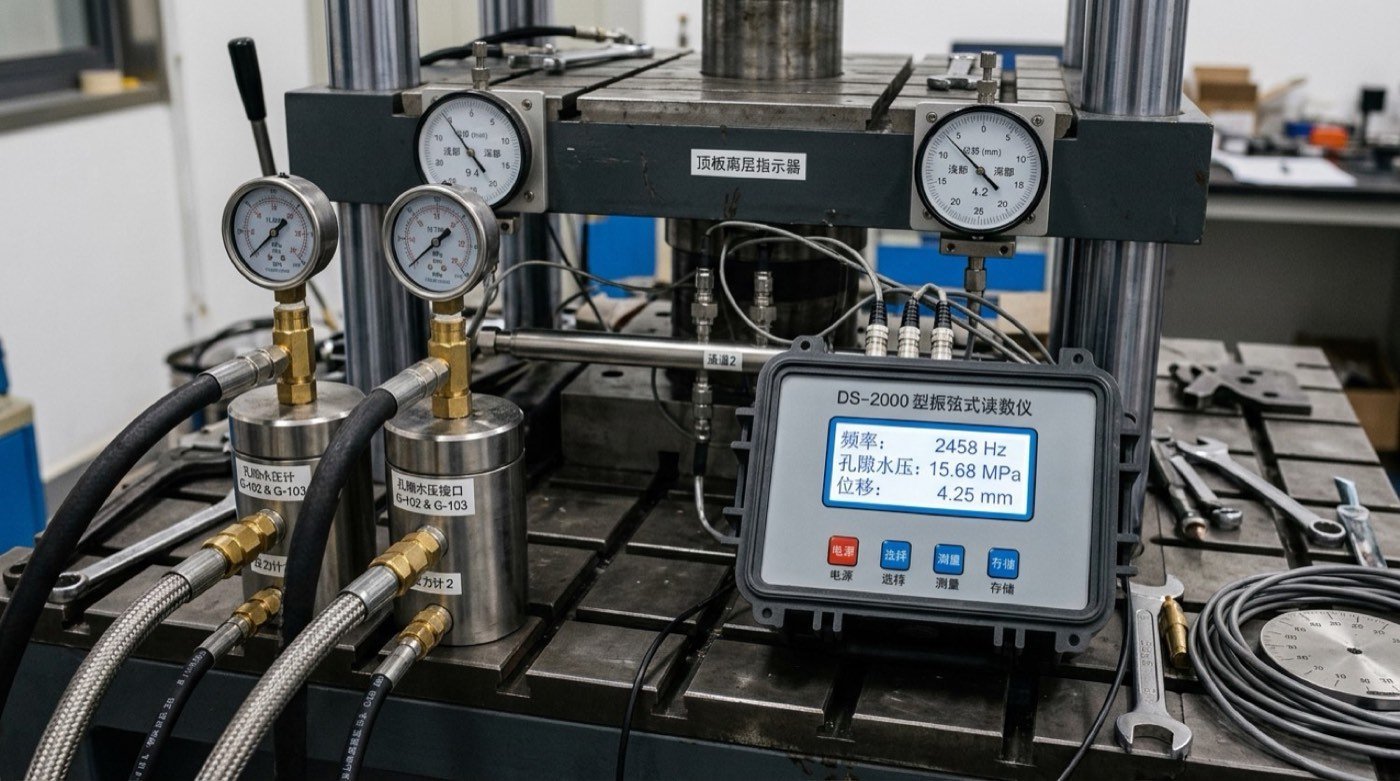

1. 深孔钻孔应力在线动态感知:应力计选用工业级矿用本质安全型双向油压枕式应力计(量程 0~30MPa,分辨率 0.01MPa,采样周期 $\le 10\text{s}$)。在采煤工作面前方 150米 范围内沿巷道帮部施工测孔:浅孔深度 8米(监测塑性破坏峰值区),深孔深度 14米(进入深部弹性完整承载核)。当深孔应力实测值持续攀升,且应力集中系数 $K = \sigma / \gamma H \ge 1.5$ 时,表明采动支承压力极度积聚,静载处于临界爆发态。

煤矿防冲机房多参量实时数据吞吐大屏与分析控制终端
图3:多参量防冲监控机房应力云图与地音脉冲频次实时关联分析大屏

2. 高频地音微破裂连续监测:高频地音传感器监测频率范围在 1kHz~10kHz 之间,专门用于捕捉岩石晶粒微小错动与微剪切裂隙产生的高频弹性波。根据经验,在强冲击发生前的 2~6 小时内,通常会呈现出“高频地音脉冲数剧增 $\rightarrow$ 震动能量急剧升高 $\rightarrow$ 临冲前夕地音突发寂静(闭锁锁死)”的前兆规律,地音系统的这一“寂静窗口”是捕捉冲击临界爆发最敏锐的物理脉搏。

04

动态多源加权综合预警模型与四级动态响应

为了消解人工经验研判的主观随意性,中矿天智与中国矿大科研团队建立了“微震-地音-应力动态多源加权预警模型”。该模型将微震日频次指数($I_{MF}$)、微震能级释放指数($I_{ME}$)、深孔应力集中系数($I_{S}$)与地音脉冲异常指数($I_{A}$)进行非线性耦合,得出综合冲击危险指数 $W$:

$$W = w_1 I_{MF} + w_2 I_{ME} + w_3 I_{S} + w_4 I_{A}$$

其中动态权重由深度学习自适应调整,在采掘扰动活跃期,$w_1=0.25, w_2=0.35, w_3=0.25, w_4=0.15$。系统依据 $W$ 的数值严密划分四级动态响应机制,并联动现场人员调度闭锁:

预警级别 危险指数 $W$ 多参量物理判定表征 受控区域作业管控要求 现场应急解危强制动作
蓝色预警 (轻度) $0.25 \le W < 0.45$ 微震事件频次轻微上升,应力集中系数 $1.2 \le K < 1.4$ 正常回采,单班作业人数严格控制在规程限额内 加密监测频次,每 2 小时人工复核一次数据走势
黄色预警 (中度) $0.45 \le W < 0.65$ 日微震总能量超过 $5\times 10^4\text{J}$,地音脉冲频次翻倍 减缓综采推移速度 30%,限制进入超前支护 50m 区域 排查顶板垮落情况,启动超前深孔钻屑量复核检验
橙色预警 (重度) $0.65 \le W < 0.85$ 单次微震能量 $\ge 10^4\text{J}$,深孔应力 $K \ge 1.5$ 且持续攀升 暂停综采与掘进割煤,仅允许指定防冲解危班组进出 强制启动大直径卸压钻孔施工,实施区域集中解危
红色预警 (极高) $W \ge 0.85$ 多次大能量微震连发,地音出现异常突变沉寂,应力突变 全部作业人员立即撤离至距迎头 300m 外的安全区 严禁任何人进入,断开作业面动力电,实施深孔水力压裂
05

闭环防冲与主动解危工程实施SOP(大直径钻孔)

预警的目的在于及时启动科学的主动解危工程。一旦触发橙色或红色预警,矿井必须严格执行防冲解危标准化 SOP 流程,严禁“只报警、不解危;假解危、盲生产”:

第一步 · 调度闭锁与紧急撤人
系统触发红/橙预警后,调度平台自动向工作面下达声光撤人广播,人员在 5 分钟内撤退至距工作面 300 米以远的安全大巷,采掘设备远程急停闭锁。
第二步 · 震源三维投影与高静载危险区精确定位
地测防冲科调取微震三维震源反演结果与应力云图,精确定位动载震中在巷道走向及垂向的投影坐标,圈定卸压靶区长度(通常为迎头前方 20~80 米)。
第三步 · 煤层大直径钻孔强力卸压施工
专业防冲队伍采用履带式大扭矩防冲钻机,在两帮施工孔径 $\Phi 110 \sim 150\text{mm}$、孔深 15~20米 的大直径卸压孔,孔间距 1.0~1.5米。通过钻孔形成人工弱化裂隙带,诱导深部高集中应力向煤体深部转移释放。
第四步 · 坚硬厚顶板深孔水力压裂割缝
针对悬顶面积超标引发的动载源头,采用超高压水力压裂技术(注水压力 30~45MPa),对顶板主关键层实施定向切口压裂,弱化关键层强度,使其随采随落,系统性化解大面积悬顶垮断产生的强冲击动载。
第五步 · 钻屑法检验与解危效果终审闭环
施工完成后,采用标准 $\Phi 42\text{mm}$ 钻头进行钻屑法取样检验(排粉量监测)。当每米产粉量严格低于临界指标(例如 3.5kg/m),且微震高频释放趋于平稳、钻孔应力回落至正常基线后,由总工程师签字方可解除预警恢复生产。
06

实验室力学特性测试与冲击能量释放特征

冲击地压防治是一门建立在严谨岩石力学实验基础上的科学。针对某千米深部典型冲击倾向性煤层及坚硬砂岩顶板,中矿天智联合实验室开展了全套三轴加载与能量释放测试,所得核心力学参数如下表:

岩石力学电液伺服刚性试验机与岩样冲击破坏实验
图4:实验室电液伺服岩石刚性试验机深部原岩三轴加卸载破裂实验实测
测试项目与力学指标 实测数值 国家标准判定界限 冲击倾向性与危险度结论
煤层单轴抗压强度 ($R_c$) 28.4 MPa $R_c > 20\text{MPa}$ 为强倾向 煤体质地坚硬,弹性聚能承载力极高
动态破坏时间 ($DT$) 32 ms $DT \le 50\text{ms}$ 为强冲击倾向 破坏时间极短,破裂呈现猛烈脆性抛射
弹性能量指数 ($W_{ET}$) 5.68 $W_{ET} \ge 5.0$ 为强冲击倾向 卸载弹性储能极高,抗变形脆性显著
冲击能量指数 ($K_E$) 3.82 $K_E \ge 2.5$ 为强冲击倾向 峰后释放动能远超破坏所需塑性能
坚硬顶板抗弯折强度 14.6 MPa 厚度 $\ge 12\text{m}$ 粗粒砂岩 具有极限大面积悬顶积蓄巨额动能特征

实验数据确凿证明,该矿开采煤岩组合具有典型的“强冲击倾向性”。在缺乏微震-应力多参量超前调控时,采空区侧向煤帮极易成为弹性能量爆炸的“破口”。通过大直径钻孔后,实测煤体峰值单轴抗压强度由 28.4MPa 大幅弱化至 13.2MPa,弹性储能能力削减 65% 以上,成功将猛烈的瞬态冲击转化为平稳的渐进塑性形变。

07

专家深度问答:微震定位漂移消除与解危验收

问:现场微震监测系统中,微震震源定位经常发生数十米甚至上百米的“虚假漂移”,该如何解决?

张洁贞解答:微震定位出现严重漂移的核心诱因通常有两个:一是“波速模型与实际严重失配”,煤层与顶底板砂岩波速相差悬殊(煤层 P 波波速通常在 1800~2400m/s,而坚硬细砂岩在 3800~4500m/s)。如果系统采用单一均一波速模型,反演误差极大。必须在现场通过定点爆破试验,反演建立包含煤层与顶板分层的“三维梯度分层波速场”;二是“传感器拾震器平面退化”,如果所有检波器都装在同一平巷顶板,高程 Z 轴反演由于缺乏包络必然发散,必须在高抽巷或地表打深孔安装检波器,形成三维高差大于 60 米的空间包络结构。

问:钻孔应力计安装时,孔深究竟打多少米才最科学有效?

张洁贞解答:切忌全矿统一按一个固定深度盲目施工!钻孔应力计的深度必须结合煤层采动应力分布曲线来确定。巷道周边通常由内向外分为“破碎区、塑性软化区、弹性应力集中核区和原岩应力区”。如果钻孔太浅(如 3~5 米),受力计处于破碎松动带内,煤体早已压碎卸压,测出的数值永远只有两三兆帕,造成“没有危险”的致命假象。在千米深井,浅孔必须打到 7~8米(监测应力集中峰值外推),深孔必须打到 14~16米(锚定在完整的高静载弹性核心区),并且采用膨胀水泥浆严密全孔注浆封固,确保受力枕与岩壁 100% 紧密耦合。

问:实施完大直径钻孔卸压后,如何科学判定解危工程已经真正合格?

张洁贞解答:绝对不能仅凭打了多少个孔来论证合格!必须执行“多指标交叉硬核对账检验”:① 钻屑量对账法:在卸压孔之间施工检验孔,各深度米产粉量必须全部严格低于本矿临界钻屑量(通常 $\le 3.5\text{kg/m}$),钻进过程中无强烈吸钻、顶钻和响煤爆声;② 微震频次能级回落:卸压后 24 小时内,卸压区应经历短暂的微小微震活跃释放,随后微震能量日均释放总量回落至预警线以下;③ 深孔应力增速归零:应力计监测曲线停止陡增,日应力变化率 $\Delta \sigma \le 0.1\text{MPa/d}$。三项指标全部达标,总工方可签字解危合格。

08

总工程师防冲会审与责任台账闭环自查清单

冲击地压防治是一票否决的生命工程。矿井总工程师与防冲副矿长必须严格落实日常防冲会审与责任台账闭环管理:

矿井防冲会审与责任台账闭环自查清单
  • 监测台网与数据有效性(5项):
    ① 微震台网完好率实测必须达到 100%,任一检波器掉线故障必须在 4 小时内抢修恢复;
    ② 每季度必须开展一次现场定点震源人工激发测试,核验全区三维定位误差在 ≤15米 范围内;
    ③ 钻孔应力计传感器在线率必须保持在 ≥95%,失效测点必须在 48 小时内在邻近位置补打安装;
    ④ 地音传感器高频频带(1kHz~10kHz)采集是否正常,波形截割是否出现电磁工频干扰虚假脉冲;
    ⑤ 井下各防冲分站必须配备后备本质安全型不间断电源,外网断电后持续运行时间必须 ≥4 小时。
  • 预警研判与应急响应(5项):
    ⑥ 防冲专班必须坚持“每日早调会防冲专题会审机制”,由总工程师对前一日多参量数据逐项签署会审意见;
    ⑦ 触发黄色及以上预警时,调度室是否在 3 分钟内完成受影响工作面人数清点与限员管控;
    ⑧ 触发红色预警时,迎头动力电源是否在 30 秒内由调度端实现强制程控闭锁断电;
    ⑨ 人员撤离通道上是否全线安装防冲防护网、高强阻尼防冲液压支架及应急自救袋;
    ⑩ 预警信息发布与处置记录是否在防冲闭环软件系统中实时同步记录,严禁事后补填台账。
  • 工程解危与档案闭环(5项):
    ⑪ 大直径卸压孔施工必须由防冲质检员现场旁站监督,逐孔核实孔径、孔深、角度及产煤粉总量;
    ⑫ 卸压工程完工后,必须采用钻屑法实施 100% 覆盖率的效果检验,严禁以打孔代替检验;
    ⑬ 坚硬厚顶板水力压裂必须严格监测注水压力与瞬时流量,压裂起裂压降不得低于 5MPa;
    ⑭ 解危合格报告必须由防冲科长、安全矿长及总工程师三人联合签字归档,方可下达复工指令单;
    ⑮ 每年必须根据实测开采条件对冲击倾向性煤层《防冲专项设计》开展一次系统性复核与合规修编。
煤矿防冲专项方案专家评审会与技术闭环会审现场
图5:煤矿矿长、总工程师与防冲行业专家联合开展采区防冲技术论证会现场
