数字孪生技术在现代煤矿工程落地速览
一句话回答:煤矿数字孪生绝不是停留在展厅的‘三维游戏级动画秀’,而是以矿山物理实体、环境场及生产过程为对象,以‘透明地质空间底座+高频物联时序数据流+工业机理算法模型’为三维支撑的高保真数字共生体。通过八叉树多级细节(LOD)算法将百万级面片精简优化,实现三维大场景免插件网页端秒级加载(<200ms)与稳定30fps高流畅交互,在综采自适应调高、通风网络动态调风、主通风机喘振防范与灾变一键反风推演中发挥不可替代的生产决策中枢价值。
虚实共生四维动态映射 物理矿山在数字空间的1:1高保真镜像
<200msLOD空间切片 WebGL三维大场景轻量化秒级渲染
≥30fps高流畅帧率 免插件浏览器交互操作无卡顿
全域仿真灾害推演演练 火灾风流/突水蔓延全息动态模拟
01

煤矿数字孪生核心概念与“机-环-网-管”映射机理

随着新一代信息技术与传统采矿工程的深度交融,煤矿正在经历从“机械化开采”、“自动化减人”向“智能化自主决策”的深刻蝶变。在这一进程中,“数字孪生(Digital Twin)”成为最具行业变革潜力的核心关键技术。然而,长期以来,许多矿山企业投入巨资建设的所谓“数字孪生”,仅仅是一套在指挥大厅用于参观演示的“三维静态模型”,与井下真实运行的采煤机、传感器完全割裂,被一线技术人员戏称为“好看不中用的面子工程”。

真正的现代煤矿工业级数字孪生,必须实现“机-环-网-管”四大维度的全要素虚实双向闭环映射:

1. “机”——开采装备姿态与运行状态孪生
将采煤机滚筒截割高度、截割电机电流、液压支架立柱初撑力、推溜位移以及主运皮带张紧力等传感器参数,1:1 动态映射至三维几何模型,实现动作、姿态与受力状态的毫秒级同步呈现。
2. “环”——复杂地下环境物理场数字解构
不仅包含巷道几何轮廓,更涵盖瓦斯浓度场、温度场、风流流场以及围岩地应力场的动态空间插值云图,将肉眼不可见的隐患物理场转化为直观的三维可视化热力云。
3. “网”——万兆工业环网与传输流拓扑可视
在线监控全矿井下交换机端口流量、光纤链路健康度及无线基站接入负载,实时定位网络丢包点与通信中断位置。
4. “管”——生产决策演练与灾变智能调度
当现场发生突发异常时,数字孪生系统能够利用内置的物理引擎与AI算法在虚拟空间中先行开展多方案推演,并反向向现场下达最优调度控制指令。
煤矿数字孪生四维全要素协同架构与数据总线流向图
图1:煤矿数字孪生四维全要素协同架构与时序数据流向拓扑
02

3D GIS与BIM全空间透明地质与巷道高精建模

数字孪生的基石是地下三维空间几何载体。煤矿与地面工厂最大的差异在于:开采空间处于千米地下黑暗、非结构化且具有强采动变形特性的岩层之中。因此,透明地质建模与巷道几何重构必须解决“地质体多属性插值”与“大场景几何轻量化”两大工程难题:

1. 三维多属性透明地质建模:基于勘探钻孔柱状图、三维地震勘探成果剖面及工作面随采地震数据,采用离散光滑插值(DSI)与隐式表面重构算法,构建全矿井煤层顶底板、主要含水层及断层褶皱构造的实体曲面网格。每个地质网格不仅包含三维坐标,更挂载了岩石坚固性系数($f$值)、抗压强度及渗透系数等岩石力学属性,为后续冲击地压与顶板水害预测提供高精度基础底图。

2. 层次细节(LOD)空间多级渐进渲染:针对全矿井数十公里复杂巷道网络与上千万个设备构件,采用八叉树(Octree)空间网格切片索引,将模型划分为 LOD 0(宏观矿区)、LOD 1(采区大巷)、LOD 2(工作面局部装备)三级精度。调度人员在全矿漫游时仅调取简化轻量几何;当镜头推近采煤机时,系统以增量方式瞬间拉取毫米级精细网格。通过这一优化,将客户端内存占用削减 70% 以上,页面初始化加载时间压缩在 <200ms 以内,彻底告别了传统大屏卡死崩溃的技术梦魇。

03

井下动静态多源物联网流式数据接入与物模型

没有实时数据流的数字孪生,只是一具没有灵魂的空壳。煤矿井下普遍并存着 10~20 个老旧子系统,协议横跨 Modbus、Profibus、EtherNet/IP、CAN总线及私有串口协议。要实现实时映射,必须依托标准化的工业物联网接入网关与设备物模型(Thing Model):

工作面综采采煤机智能遥测控制屏与5G无线传输摄像头
图2:综采工作面智能控制中心实时遥测屏与5G无线传输终端实景

中矿天智推行标准化设备物模型规范:将井下所有物理实体严格抽象为“属性(Properties)、服务(Services)、事件(Events)”三要素。在通信传输层,通过在采区交换机旁部署协议网关,将各厂商私有报文在边缘侧统一解析打包为标准 JSON 格式的 MQTT / OPC-UA 报文,直推至地表高压缩比分布式时序数据库(TDengine / IoTDB)。平台数据采集吞吐能力达到 $\ge 100,000\text{点/秒}$,全矿关键传感器状态数据从物理采集到三维界面呈现的全链路延迟稳定控制在 $\le 200\text{ms}$ 以内。

04

综采工作面智能装备姿态实时渲染与时延控制

综采工作面是煤炭生产的心脏,也是机电装备最密集、运动工况最复杂的高危区域。数字孪生在综采工作面的深度落地,聚焦于“采煤机-刮板输送机-液压支架”三机协同姿态的高保真联动映射:

1. 采煤机截割轨迹空间动态追踪:采煤机机身加装本安型六轴惯性导航系统(IMU)与红外光电编码器,以 100Hz 高频采集机身俯仰角、滚转角、行走速度及左右截割滚筒真实调高值。在数字孪生端,三维采煤机模型实时沿着刮板输送机弯曲段精确行走,滚筒在三维煤壁上动态进行空间布尔差集运算(Boolean Operation),逼真呈现煤壁被剥离截割的动态过程。

2. 液压支架群自动跟机推移姿态呈现:采集全工作面 150~180 架液压支架电液控系统的推移位移传感器、立柱压力传感器及护帮板角度传感器,在三维视窗中同步展示成组推溜、自动移架与护帮收放全动作序列。当某一架液压支架立柱初撑力低于规程要求(如 <24MPa)或发生咬架、倒架倾角超标时,对应三维支架模型表面材质瞬间高亮泛红报警,调度员点击模型即可一键调取顺槽摄像机联动实况特写。

中控室机柜大功率多CPU边缘计算高并发数据库集群
图3:地表中控调度室边缘计算服务器集群与三维渲染工作站实况
05

典型场景:灾变动态推演与通风网络仿真演练

数字孪生的高阶价值,在于利用虚拟镜像开展现实世界中代价极高、甚至绝不允许随意试验的“灾变事故推演与应急预案沙盘演练”:

1. 火灾风流与有毒烟流扩散演化推演:将矿井全息通风网络解算算法与三维巷道几何体深度绑定。当某一采区模拟突发外因火灾时,系统基于流体动力学(CFD)算法,在三维场景中实时推演一氧化碳烟流随时间的扩散前沿,精确计算烟流蔓延至各主要大巷的时间节点,并自动在三维底图上高亮标出最优避灾路线,联动智能风门实现“控风排烟、反风隔烟”。

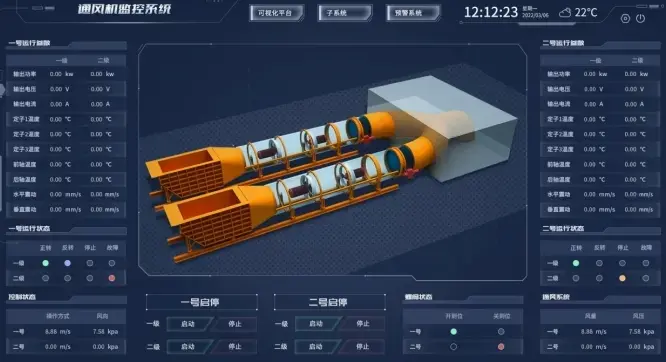

2. 主通风机运行工况在线喘振仿真:系统融合主通风机全特性气动力学曲线,实时抓取风机风量、风压及轴承振动频谱。在数字孪生端构建风机气动喘振动态模型,当风阻突变逼近风机驼峰喘振边界时,数字孪生系统提前 3~5 分钟发出失稳前兆预警,为机电工程师调整前导叶角度或启动备用风机争取宝贵的时间窗口。

06

软硬件架构配置清册与典型矿井投资概算表

对于中大型煤矿(年产能 1.2Mt/a~5.0Mt/a),建设全矿井实战型数字孪生管控平台,必须建立清晰透明的软硬件技术经济对账清册。根据中矿天智在陕北及渭北多座标杆矿井的交钥匙工程经验,典型配置预算如下表:

分类 分项建设内容 核心硬件/软件配置技术指标 数量 预算区间 (万元)
一、数据底座与机房硬件 高性能数字孪生渲染与时序服务器 双路Intel Xeon 32核/128G ECC/企业级SSD RAID5/NVIDIA RTX专业图形卡 2 台 12~16 万元
高带宽边缘计算与网关设备 工业级边缘智能网关/多协议解析驱动/低功耗无风扇防爆设计 8~12 台 6~9 万元
工控安全隔离网闸与防火墙 硬件级单向摆渡/200万并发连接/深度协议过滤白名单机制 1 套 6~8 万元
二、数字孪生核心软件平台 3D GIS/BIM地下全空间轻量化引擎 B/S免插件WebGL内核/支持LOD渐进加载/巷道多属性实体插值 1 套 28~38 万元
多源异构数据流融合与中间件 统一物模型/分布式时序数据中枢/CEP复杂事件联动规则引擎 1 套 22~30 万元
综采工作面三机姿态算法模块 采煤机惯导轨迹推演/支架跟机联动/空间干涉与碰撞预警算法 1 套 18~25 万元
三、工程实施与模型构建 全矿井高精度三维地质体与巷道建模 根据地质勘探底图与采掘工程图完成全矿巷道及主硐室高精度建模 1 项 15~22 万元
现场协议联调、网络测试与验收辅导 各子系统现场联调/连续带载试运行/省市级智能化验收材料整编 1 项 12~18 万元
全套工程交钥匙工程总承包预算合计 (含增值税专用发票) 119~166 万元
煤矿数字孪生多源数据融合评审会专家组验收核验现场
图4:矿方领导与产学研专家就数字孪生平台实施预算与技术路线开展会审
07

专家深度问答:虚实延迟、网格轻量化与利旧改造

问:很多集成商推荐使用 Unreal Engine 5(UE5)做煤矿数字孪生,和基于 WebGL 的方案相比有何优劣?

张洁贞解答:UE5 的优势在于极其逼真的电影级光影渲染(光线追踪、水体流动),但其应用于煤矿生产管控存在三大致命缺陷:① 客户端极重:必须依赖昂贵的万元级独立显卡工作站,无法在普通办公电脑、平板和防爆手机上运行;② 跨平台部署维护困难:每次软件增改功能都要全量打包几十个 GB 的安装包,更新极繁重;③ 工业协议生态薄弱:UE5 本质是游戏引擎,对 PLC 底层工业协议(OPC-UA/Modbus)的原生兼容极差。而基于 WebGL / B/S 架构 的方案免装任何插件,通过轻量化网格即可实现秒级响应与多端漫游,更加贴合煤矿调度生产的实际工况需求。

问:地下采煤工作面每天都在向前推进,三维数字模型如何保持与现场开采进度同步更新?

张洁贞解答:绝不能靠人工定期手动去画图更新!中矿天智方案采用“采煤机割煤里程自动驱动动态网格更新”:系统直接从采煤机机载编码器与惯导抓取累计割煤刀数与进尺数据,三维引擎中的工作面截割线与煤壁网格根据真实进尺自动进行空间动态布尔更新;对于掘进工作面,系统通过读取掘进机截割循环或巷道激光测距雷达数据,自动生成当日掘进新增巷道网格,并自动记录施工台账,实现三维工程实体与现场生产进度的全自动同频同步。

问:矿井原有旧的安全监控和皮带系统,厂家倒闭或不给接口,能否强行并入数字孪生?

张洁贞解答:完全可以并入!对于无法获取厂家驱动的老旧系统,标准工程对策是采用“非侵入式边缘旁路抽取”:① 若系统具备本地工控机数据库(如 SQL Server/Access/MySQL),编写专用的只读探针插件,以毫秒级频率旁路读取其数据库表中的测点值;② 若为封闭工控机,利用基于网卡驱动的“抓包重组中间件”,直接捕获其工业以太网通信原始报文进行逆向协议还原;③ 对纯硬接点设备,直接加装分布式以太网开关量/模拟量远程 I/O 采集箱,彻底绕开原厂家的协议封锁,确保全矿子系统 100% 完整入图。

08

数字孪生系统落地规划与分步实施自查清单

为保障数字孪生平台能够长期稳健运行并顺利通过国家及省级智能化煤矿验收,机电矿长与信息化主管应建立闭环自查自纠机制:

煤矿数字孪生建设与运维自查行动清单
  • 三维模型与性能指标(5项):
    ① 三维场景首屏初始化加载时间实测必须严格 ≤200ms,无长时间白屏卡顿;
    ② 在主流办公电脑 Chrome 浏览器常态操作下,三维场景渲染帧率必须稳定保持 ≥30fps;
    ③ 地下巷道三维轴线坐标与矿井地测科采掘工程平面图测量坐标误差必须 ≤0.5米;
    ④ 采煤机、刮板机及液压支架几何比例必须 1:1 严格对照设备出厂竣工图建模;
    ⑤ 模型网格必须经过拓扑精简与 LOD 切片处理,单台液压支架三角面片数必须控制在 ≤15,000 面。
  • 实时通信与数据映射(5项):
    ⑥ 现场断开某一传感器网线,三维场景中对应设备模型必须在 ≤3秒 内变色报警;
    ⑦ 采煤机空间移动位置与现场真实割煤进尺误差不得超过半刀截深(≤0.4米);
    ⑧ 平台分布式时序数据库必须具备单日无丢失归档 10 万点以上高频测点的能力;
    ⑨ 模拟现场大负荷数据并发,通信网络端到端传输时延必须稳定在 ≤200ms 以内;
    ⑩ 平台管理后台必须具备多角色权限分级授权控制,杜绝无关人员违规查看敏感涉密数据。
  • 工控安全与应急演练(5项):
    ⑪ 地表调度服务器与办公网络之间必须安装物理安全隔离网闸,白名单策略必须严格生效;
    ⑫ 每半年必须组织一次火灾风流推演或突水蔓延三维避灾沙盘推演,形成带专家签字的推演报告;
    ⑬ 双机热备服务器必须定期开展掉电破坏性试验,虚拟 VIP 漂移切换时间必须 ≤3秒;
    ⑭ 乙方必须交付全套完整的《三维模型源文件(FBX/GLTF)》、《数据库表结构说明书》及物模型字典;
    ⑮ 严格对标国家智能化示范矿井验收标准,逐项核验数字孪生子系统得分,确保一次性高分达标。
三维空间网格渲染帧率与实时数据融合时延实测大屏
图5:数字孪生大屏三维网格高帧率渲染与多源数据融合时延实时监测屏

方案对接与标杆落地工程内链

为满足矿方机电总工、总工程师及信息化主管从“规划理论设计”走向“现场施工落地”的迫切诉求,张洁贞专家团队联合中国矿业大学产学研专家,已形成覆盖方案比选、软硬件集成、安全审查到验收评级的完整闭环通道:

顶层规划方案枢纽
全矿井采掘接续与重大灾害顶层设计
查看全矿井采掘接续、灾害防治与智能化管控一体化顶层设计技术路线
陕北标杆工程实录
榆林朱概塔煤矿智能化综合管控平台示范项目
深入了解陕北榆林中型矿井工业环网、Web SCADA组态及中控调度平台建设全景

如需获取针对本矿产能规模(90万吨~500万吨/年)的《数字孪生系统技术架构设计清册与工程概算明细》,欢迎直接通过 联系通道 与张洁贞专家团队开展技术交流与方案对接。

【工程资料脱敏说明】:本文所引用的系统架构、预算区间及性能参数均来源于神木、府谷地区代表性矿井已竣工商业项目的脱敏整理数据,已去除具体矿井涉及商业机密的IP地址段及网络密钥。文中所列技术指标仅作为行业通用工控网络集成规范参考。
【工程适用边界与安全合规声明】:本文所涉及的数字孪生系统设计、3D透明地质建模及灾变演化推演算法仅供煤矿技术改造规划与投资决策参考,不替代法定煤矿智能化专项设计、初步设计批复及安全设施设计文件。现场系统部署与工控网络调试须严格执行《煤矿安全规程》、现行国家/行业标准(如《煤矿智能化建设指南》、GB/T 3836 防爆标准、工业控制系统信息安全等级保护三级要求)及矿山现场设备安全操作规程。
