工程导语:核心矛盾与控制边界

张洁贞 2026-06-30 · 约 12 分钟阅读 技术管理

躺在金山上的资源枯竭?对于被村庄、铁路、河流压死的“三下”巨量压煤,覆岩隔离注浆与充填开采是唯一的科学盘活手段。通过限制覆岩关键层的下沉与拉张挠度,地表变形被控制在I级保护红线内,且吨煤成本低至15-25元,极大提升了资源回收率和矿井生命周期。

一句话结论

对于建筑物或线形保护体下的高价压煤,注浆减沉是控制地表均匀平滑移动、避免刚性突变损坏的最低成本科学方案。

总工决策提醒

必须提前利用高精度静力水准仪和GPS进行地表监测建档,注浆设计充填率必须严格保证设计≥75%红线。

01

一、煤企“心病”:躺在金山上的“无能为力”

许多老矿区和高产矿区普遍面临储量衰减,但在井田边界内部,却往往“压死”着数千万吨甚至数亿吨的优质煤炭资源。这就是著名的“三下”压煤:

  • 建筑物下压煤:煤层上方坐落着密集的村庄、城镇居住区或工业厂房,一旦采空,地表下沉会导致房屋开裂倒塌,搬迁补偿成本动辄数亿元。
  • 铁路下压煤:上方过境国铁干线或重载专用铁路线。铁轨几何变形的精度要求在毫米级,任何路基倾斜都会威胁行车安全。
  • 水体下压煤:上方覆盖着厚含水层、大河流或水库,开采裂隙一旦沟通水体,会导致井下突水淹井灾害。

传统的膏体充填或高水充填虽然能控沉,但其本钱通常高达 80~130 元/吨,且极大干扰煤矿的高产节奏,大部分煤矿算不过账。而覆岩隔离注浆减沉技术以其极低的吨煤本钱和“零干扰”的施工特征,成为了盘活三下资源的首选。

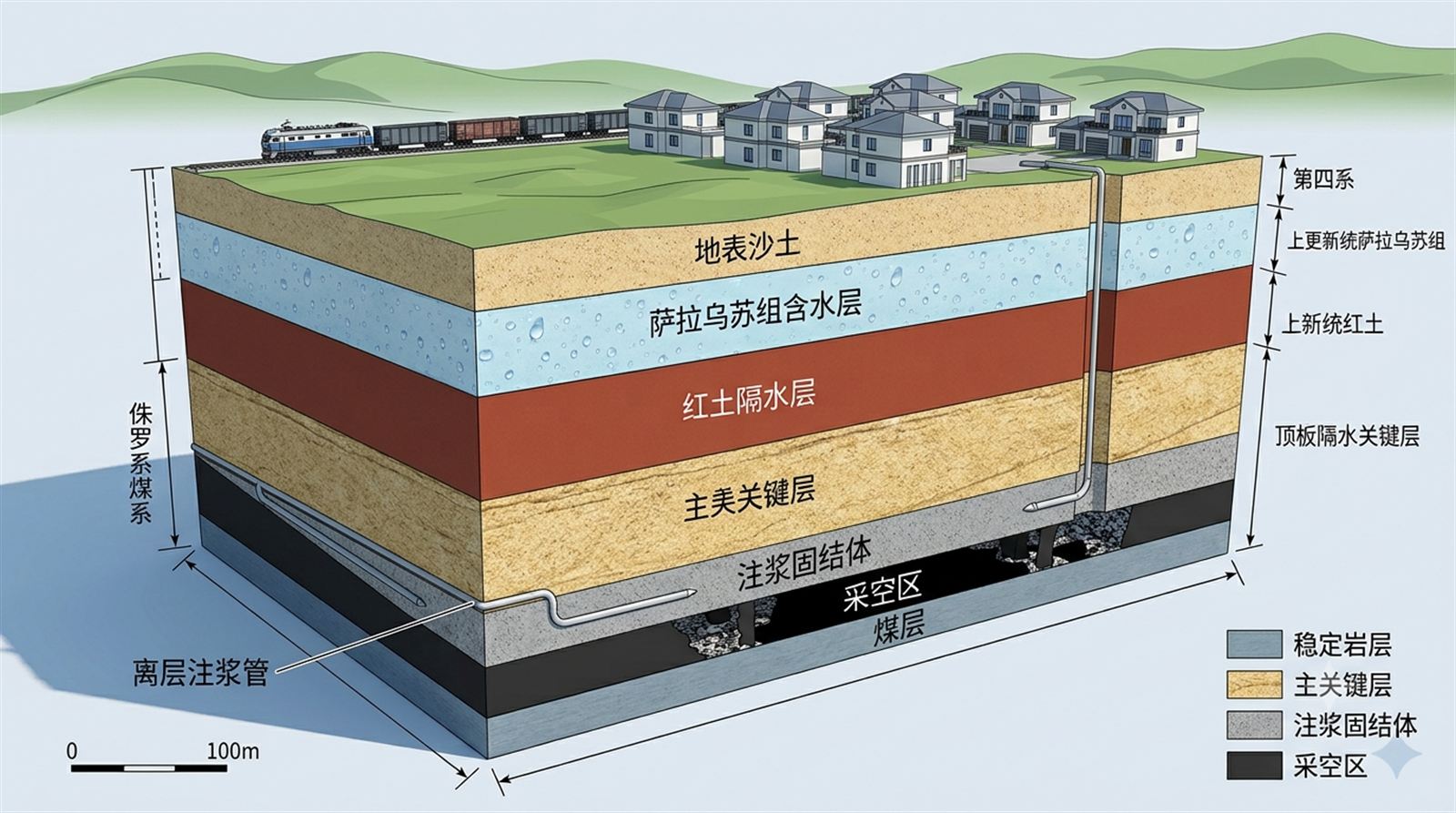

三下压煤隔离注浆技术地表减沉与关键层控制剖面
图1:地表村庄与铁路下方的地质结构中,通过地面定向孔向老顶离层带注入浆液固结体,形成支撑托板。
02

二、技术逻辑:“时空隔离”下的地表无损变形控制

“三下”采煤不是追求“地表绝对不沉降”,而是确保“地表变形不超过保护对象的安全承受极限(国家I级保护红线)”。隔离注浆的力学减沉机理主要依靠以下三点:

  1. 变“断裂塌陷”为“平缓变形”:通过在弯曲离层带内注入高压浆液,在深部顶托住主关键层,限制其破断塌陷。覆岩只发生轻微的弹性弯曲,传递到地表形成极其平缓的移动盆地。
  2. 控制地表倾斜与水平应变:根据国家规程,I级建构筑物安全红线为:倾斜变形 $i \le 3.0 \text{ mm/m}$(房屋不斜),水平拉应变 $\varepsilon \le 2.0 \text{ mm/m}$(地表不裂)。隔离注浆通过精准注浆,可以将地表变形稳稳限制在该红线内。
  3. 消除铁路线不均匀沉降:针对线形保护体,注浆系统通过分区段、多孔联动的流量调配,实现地表“匀速、均匀”平缓沉降,防止铁路路基发生剪切断裂。

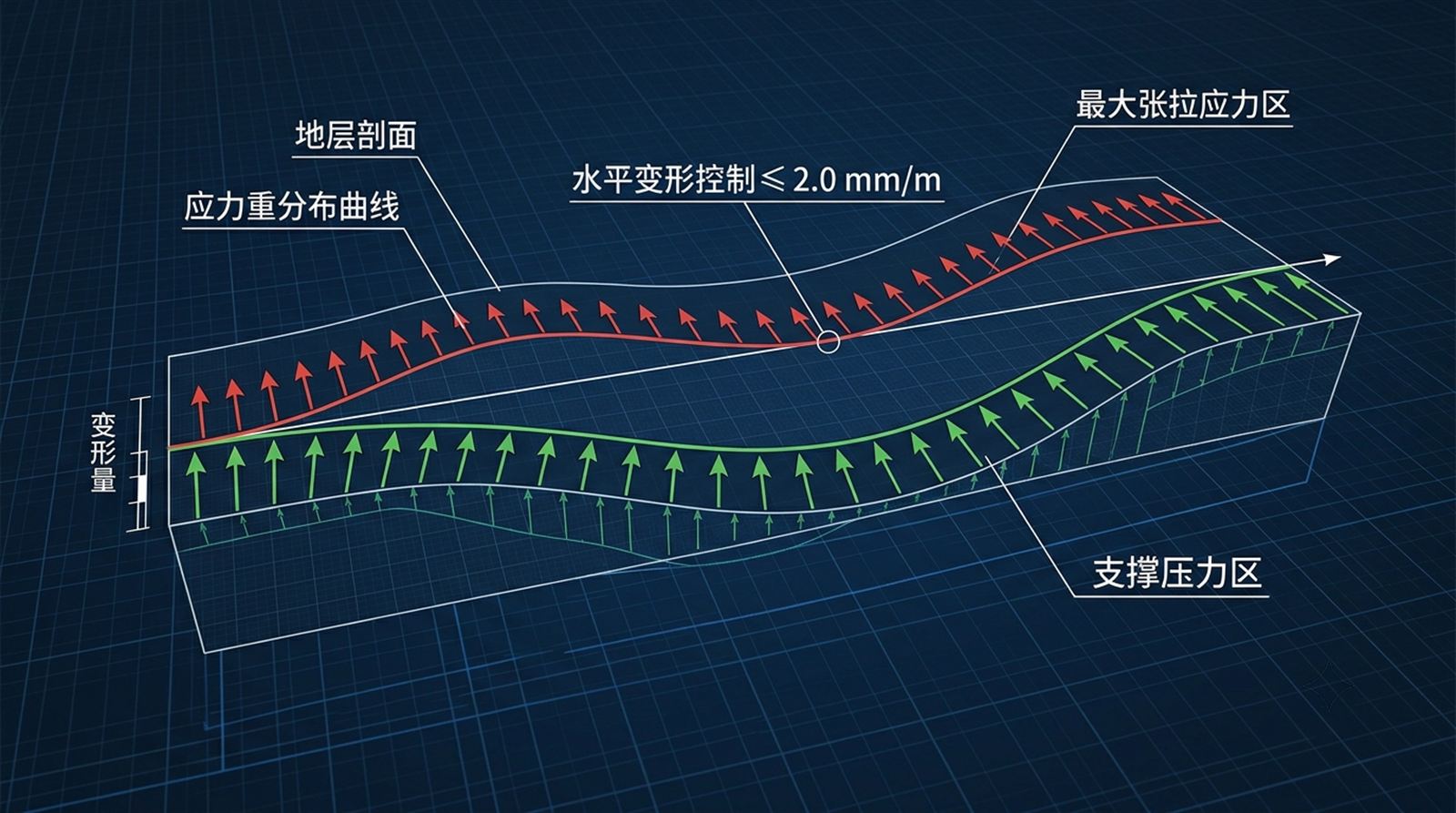

地表受拉张应变与剪切变形受控力学曲线示意图
图2:注浆托托板对覆岩施加向上的法向反力,削减并拉平了地表水平应变的峰值,实现I级保护标准。
03

三、经济账目对比:覆岩隔离注浆 VS 膏体充填

对于煤企决策层,这是一笔直接关乎矿井能否盈利、投资回收期多长的经济账:

对比指标覆岩隔离注浆减沉技术全介质膏体充填技术决策影响与实操分析
吨煤折合本钱15.0 ~ 25.0 元/吨80.0 ~ 130.0 元/吨注浆法浆体只填补离层空隙,用量仅为开采空间的10%~20%,本钱极低
地面系统总投资1500万~3000万元8000万~1.5亿元注浆法系统简单,制浆站全在地面,无井下大型泵送高额设备支出
综采产量与推进效率高产无干扰 (日推≥8m)严重干扰 (日推≤3m)注浆法注采在空间上时空隔离,工作面高产不受阻;膏体法必须采一充一
吨煤综合净利润200.0 ~ 280.0 元/吨50.0 ~ 90.0 元/吨大幅对冲了环保开支,在煤价高企时,能够实现投资月度级收回
地表测绘工程师现场精密水平校核沉降数据
图3:铁路线旁的风雨观测点,工程师使用全站仪与电子水准仪,对注浆回填区域地表几何参数进行日检测。
04

四、“三下”压煤注浆方案设计的15项自查清单

总工程师在内部评审方案时,必须严格逐项核对这 15 项指标大纲材料:

4.1 地表保护对象与敏感位移校核(5项)

  • 是否利用无人机激光雷达(LiDAR)对压煤区上方所有建(构)筑物完成了三维结构扫描与倾斜初始值测定?
  • 保护对象若为铁路线,方案是否与铁路局工务段对接,获取了铁轨几何形变与道岔变形的极限冗余度(一般限值 ≤2mm/m)?
  • 是否通过地表移动沉降预计软件(如 MSPS/FLAC3D),精确算出了不注浆状态下地表的最大极限下沉量与拉应变?
  • 方案是否划定了采动影响范围的“边界角”与“下沉盆地影响红线”?
  • 压煤区下方煤层采动是否会穿过已知的活动性断层,诱发地表不均匀突变剪切沉降?

4.2 覆岩关键层与浆体膨胀固结控制(5项)

  • 是否查明了能托托住上覆载荷的主关键层层位(厚度需 ≥20m,且悬顶能力强)?
  • 主关键层下方是否在开采后能发育出高度 ≥1.5m 的离层空腔区,并提供了离层发育动力学规律?
  • 配方中是否使用了高比例矸石骨料(掺量 ≥ 65%),并保证浆体 28 天抗压强度 ≥ 3.0 MPa?
  • 针对长距离(≥ 2000m)输送,是否对浆体在管道中的屈服剪切应力与管壁摩擦损耗进行了测定?
  • 方案是否设计了多孔联合注浆的“多泵轮注 - 阶梯压力憋泵”切换控制系统?

4.3 现场监测与建构筑物安全联动(5项)

  • 地表建构筑物及铁路路基上是否打设了长效静力水准仪及 GNSS 位移自动监测点(精度需达毫米级)?
  • 井下工作面是否建立了以工作面推进距离为横轴的“注浆泵口承载压力 - 地表实时沉降”联动预警看板?
  • 是否设计了防止采空区漏浆引发支架被浆体浇筑的支架后方柔性隔浆帘防护设计?
  • 方案中是否包含地表万一出现不均匀开裂或房屋受损时的预应力锚固补强及基础抬升顶升应急技术预案?
  • 该“三下”压煤开采方案是否通过了自然资源部及国家安全生产监察局特聘专家的联合签字论证评审?
05

五、压煤注浆减沉关键运行参数控制表

测定关键参数安全运行受控区间结构变性预警区间现场技术与安全应急联动方案
地表累计倾斜变形≤ 2.0 mm/m≥ 3.0 mm/m房屋受剪应变过大,加快对应离层孔的注浆量,提高支撑反力
铁轨不均匀沉降差≤ 1.5 mm/m≥ 2.0 mm/m超过道岔安全限值,启动铁路线工务段路基垫砂抬升,同时孔内压密注浆
注浆充填率指标≥ 75%≤ 60%减沉效能下降,调整矸石粉细度,复配早强火山灰活性干粉
单孔憋泵回压值3.5~6.0 MPa≥ 9.5 MPa孔底通道饱和或管道局部初凝阻力过大,立即启动双回路清水冲管
地表下沉速率控制≤ 2.0 mm/d≥ 8.0 mm/d下沉速率异常,老顶即将发生强回转变形,暂时减慢工作面推进速度
铁路/建筑物下压煤隔离注浆开采技术评审论证会
图4:评审会议室中,地质专家与铁道研究院高级教授组,针对采动引起的地基位移进行三维有限元数值分析论证。
06

六、资料依据与行业参考

本文结合公开政策、行业技术资料、煤矿充填开采研究和煤矸石资源化利用资料整理,重点从矿方方案决策和工程落地角度进行解释。公开资料只作为边界依据,具体项目仍需结合矿井地质、采掘计划及现场试验校核。

07

需要在“三下”压煤开采、铁路或村庄下安全开采减沉技术上进行方案论证?

建议准备地表村庄分布图、铁路线路段高程剖面、覆岩岩石力学拉张剪切实验数据及井下工作面推进计划。我们可以协助安排中国矿业大学专业的减沉计算研究组,进行前期的地表沉降数值预计并出具可行性框架报告。
