一句话回答:《陕西省煤矿智能化建设指南》彻底摒弃了传统信息化建设“贪大求全、盲目堆砌大屏”的误区,确立了按照矿井建设条件实施“A类先进矿井(≥80分)、B类中型矿井(≥70分)、C类小型及复杂矿井(≥60分)”的科学分类推进体系。核心落地关键在于:以双万兆工业以太环网与5G专网构建高可靠“神经网络”,以B/S架构微服务与统一时序数据库打通12~20个“烟囱式”孤立子系统,并在综采工作面实现以机架协同、惯导自适应截割与远程集中控制为标志的“少人化/无人化”实质性减人提效。
A/B/C级分类达标 差异化考核门槛 (≥80/70/60分)
10Gbps双冗余环网 井下主干网络带宽与微秒级传输
≤20ms5G专网时延 端到端无线控制与高清视频回传
15项验收避坑红线 机电总工与申报专班逐项自查
01

陕西智能化指南评级指标与顶层推进逻辑

陕西作为国家重要能源保供基地,矿井地质条件呈现极大的跨度:陕北榆林神府矿区具有浅埋深、薄基岩、特厚煤层且赋存条件优越的天然优势;黄陇中深部矿区面临高承压水、冲击地压与巨厚坚硬顶板威胁;而渭北老矿区则多为开采历史长、构造复杂、薄煤层与老巷交织的复杂矿井。正因如此,《陕西省煤矿智能化建设指南》的核心创新,就在于坚决否定了“一刀切”式的标准化模板,确立了差异化的分类推进考核机制。

根据《指南》评分标准,全省矿井根据资源禀赋与技术成熟度划分为三类:A类矿井要求达到“高水平智能化”,综合评分不得低于80分,要求综采工作面实现常态化地面远控截割与辅助运输无人驾驶;B类矿井要求达到“中等智能化”,综合评分不低于70分,重点突破关键环节少人化;C类矿井则根据复杂地质现状设定60分基础达标线,优先保安全、保通信、保监控联动。

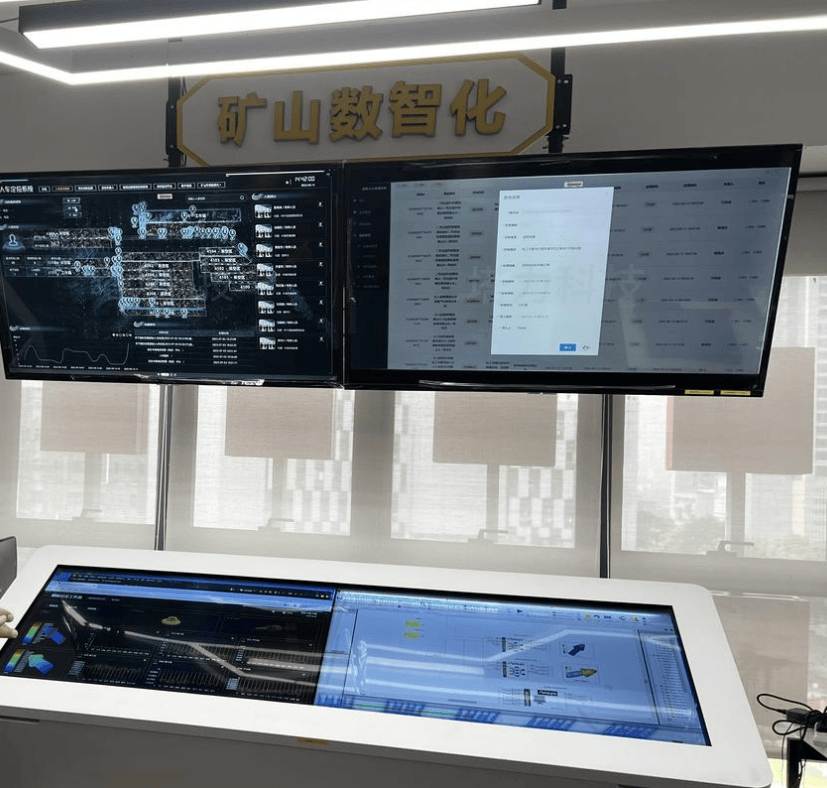

陕西煤矿智能化建设层级与评级验收标准拓扑
图1:陕西省煤矿智能化建设指南分级推进架构与系统集成总览

从工程规划实践来看,很多矿井在申报之初由于对《指南》考核要点缺乏精准穿透,盲目投资数千万元采购高端服务器与激光雷达,但在验收时却因“子系统数据接口协议不开放”、“未能实现瓦斯超限自动切断主进线电源”、“调度端无法实现反向安全控制”等硬性否决项而惨遭降级甚至不予通过。《指南》的战略指引作用,在于引导矿山将有限的技改资金投向“管网基础设施、数据中枢互联与安全生产闭环”三大根基领域。

02

井上下信息基础设施:万兆工业环网与5G专网

信息基础设施是整个智能煤矿运转的“高速公路”与“神经网络”。《指南》对矿井网络主干网提出了极为苛刻的物理与电气指标:矿井主干网络带宽必须达到 ≥10,000 Mbps(双万兆),并在井下主要运输大巷、采区进风巷与回风巷构建基于阻燃防爆单模光缆的双环冗余物理拓扑,采用介质冗余协议(MRP/ERP),确保在井下任一点发生光缆挤压折断或交换机掉电时,网络自愈切换时间收敛在 ≤20ms 以内,杜绝控制信令丢包。

在无线网络侧,《指南》鼓励规模化部署煤矿井下5G工业无线专网(本安型基站),工作频段优先采用 700MHz 穿透频段或 2.6GHz/3.5GHz 大带宽频段。在综采工作面与主运输皮带沿线,5G网络上行传输速率不得低于 200 Mbps,空口端到端传输时延控制在 ≤20ms,抖动率低于 5ms,从而完美承载 4K 超高清摄像仪视频流回传与采煤机毫秒级远程反向遥控。

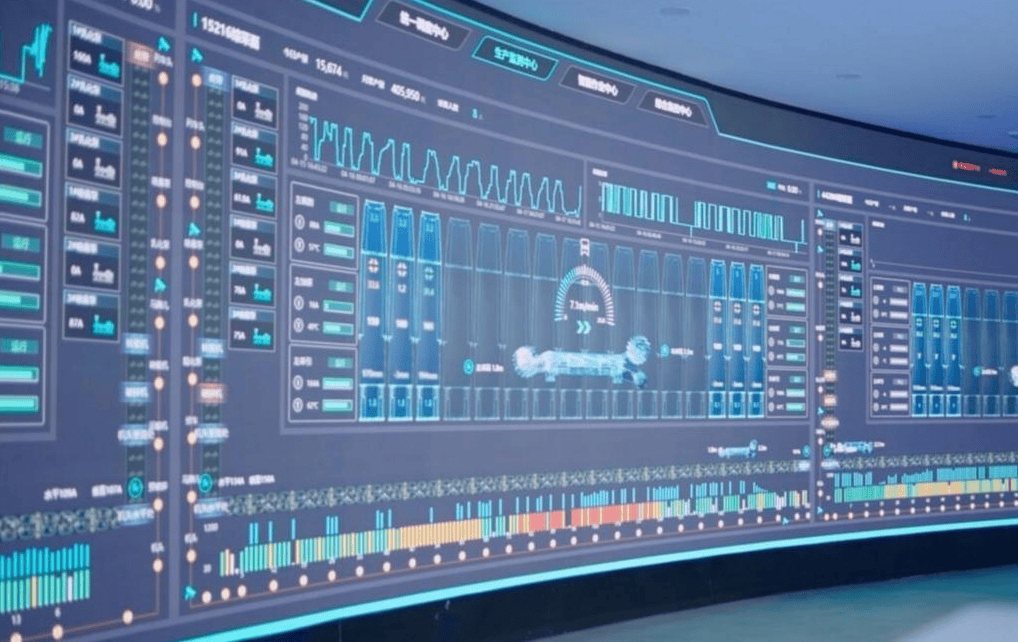

万兆工业以太环网与5G专网多源数据汇聚大屏
图2:井下万兆环网与5G专网全域覆盖及多源物联感知拓扑实景

同时,矿井人员精确定位系统全面由传统的区域辨识升级为“超宽带(UWB)飞行时间测距(TOF)”,要求巷道静态定位精度优于 0.3米,高瓦斯与突出工作面盲区率达到 0%。结合井下广播通信系统与应急广播联动,形成全矿井任何空间角落“一机通呼、精准定位、声光协同预警”的安全底座。

03

智能化综合管控平台:云边端架构与一张图集成

智能管控平台是煤矿智能化运转的“中枢大脑”。《指南》明确指出,严禁继续建设彼此封闭孤立的单业务系统,必须基于统一的工业物联网底座构建“云-边-端”分层协同架构。调度大厅大屏不再仅仅是一个被动接收监控画面的监视器,而是基于 B/S 架构与统一三维地理信息(3D GIS/BIM)的实时生产指挥中枢。

在架构设计上,中矿天智与中国矿大产学研团队提炼出以下核心落地要素:

统一物模型与时序数据底座 (Time-Series DB)
集成安全监控、工业电视、电力监控、主运皮带、排水等多源异构数据,采用分布式时序数据库存储测点历史高频数据,单秒写入吞吐量超过 100,000 点/秒,数据保存周期不低于 3 年,实现秒级历史回溯。
跨子系统联动规则引擎 (CEP Event Processing)
通过规则链配置触发器,例如当某一采区瓦斯浓度达到 0.8% 预警阈值时,自动触发:① 调取周边摄像机云台精准对焦;② 广播系统向受影响区域工号发送撤人提示;③ 通风主扇自动评估按需补风方案。

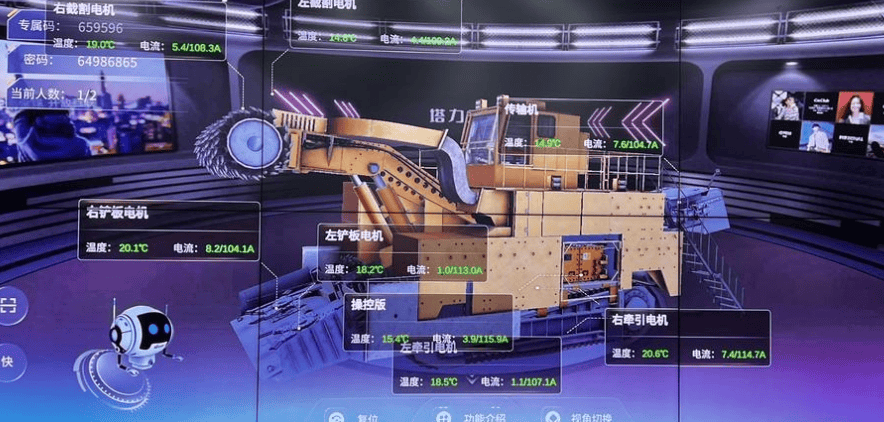

基于三维透明地质的“全矿一张图”管控系统
融合地质钻孔数据、采掘工程平面图与井下巷道三维点云模型,以 WebGL 轻量化引擎实现地表机房、井下硐室、综采综掘设备在三维空间中的空间姿态虚实同步与数字孪生映射。

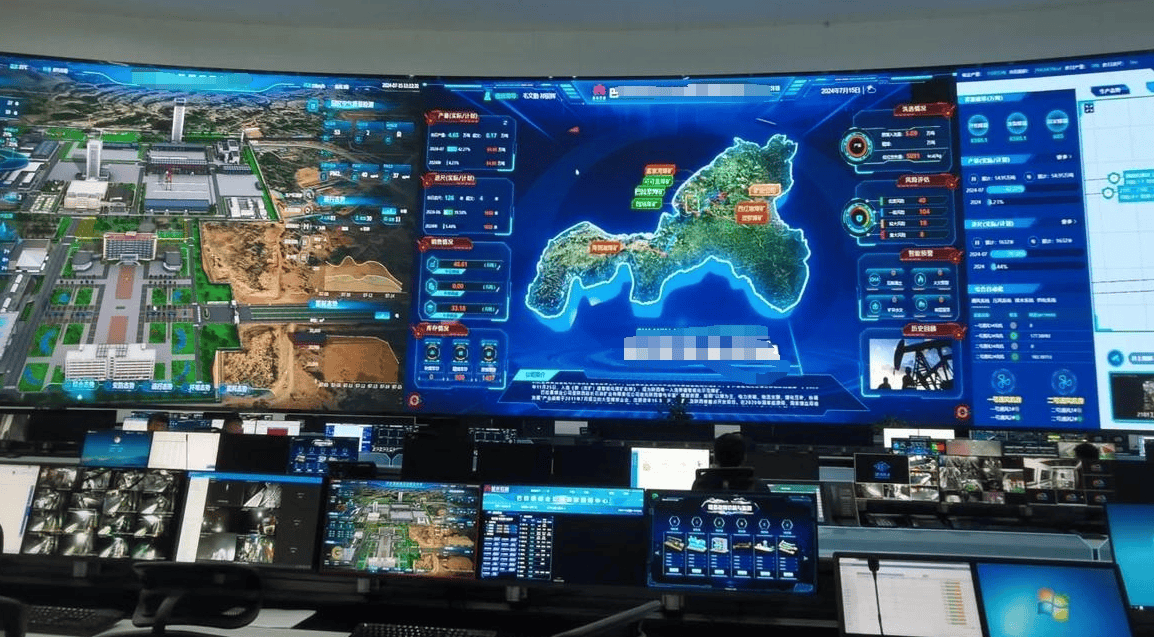

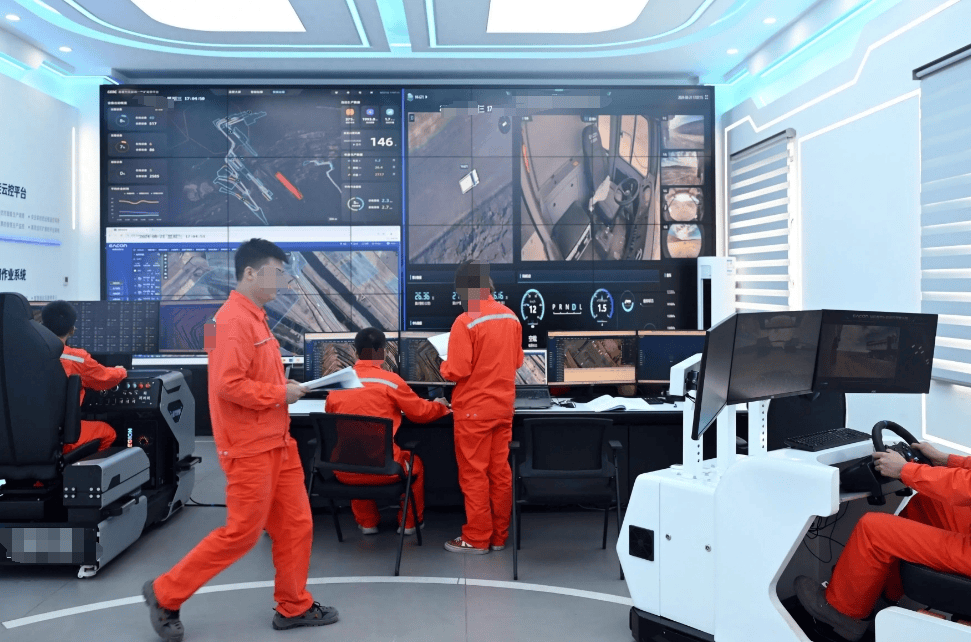

矿井综合调度指挥中心全域一张图管控大厅实景
图3:榆林某千万吨级矿井综合调度指挥大厅三维一张图运行现场
04

智能采掘与辅助系统:少人化截割与无人机房

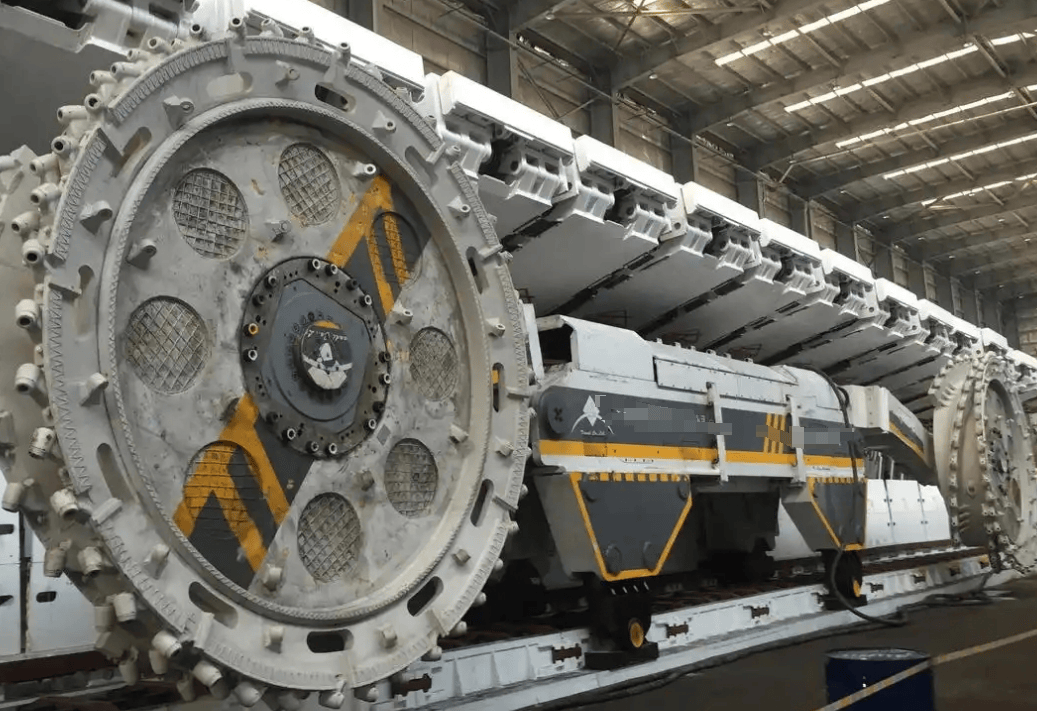

智能化综采与综掘工作面是煤矿智能化投入最高、技术难度最大、安全效益最直接的“牛鼻子工程”。《指南》对A类和B类矿井提出了明确的减人与自动化考核指标:要求采煤机具备基于三维地质模型与惯性导航系统的“自适应记忆截割”功能,滚筒调高响应时延低于 100ms,截割轨迹与煤层底板起伏自适应贴合。

液压支架电液控系统必须具备“成组自动推溜、自动移架、立柱初撑力自适应补偿与红外跟机防夹”功能。在榆林神木代表性 3.0Mt/a 智能化工作面实测中,支架跟机移架单架循环时间从人工操作的 12~15 秒大幅压缩至 6~8 秒,整个综采工作面作业人员由原先每班 15~18 人缩减至 5~7 人(采煤机巡视工2人、支架巡视工2人、顺槽中控员1~2人),实现实质性少人化作业。

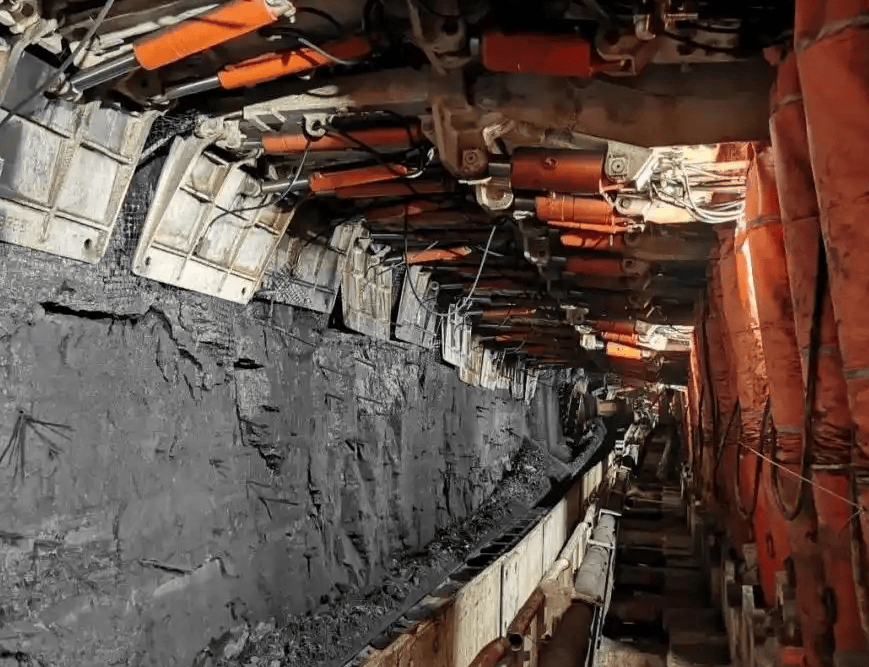

智能化综采工作面少人化电液控支架与截割运行实况
图4:井下综采工作面电液控支架自动跟机与智能截割机架协同作业

在生产辅助系统方面,《指南》强力推进固定岗位“无人值守”。井下中央主排水泵房、主变电所、带式输送机驱动机房、空压机房与瓦斯抽采泵房必须完成自动化改造,加装轴温振动在线诊断、红外热成像测温、自动灭火装置与巡检机器人,彻底取消固定岗位巡检工,转为地面远程巡查与专职机电班组流动巡护。

05

安全防灾与六大灾害预警:瓦斯超限全域联动闭环

煤矿生产必须始终将防范重特大灾害事故作为不可逾越的安全红线。《指南》将瓦斯、水害、火灾、顶板、冲击地压与粉尘列为必须进行多源感知、综合研判与闭环管控的六大核心灾害体系。

以瓦斯防治为例,《指南》要求采掘工作面、回风巷及采空区密闭墙布设多参数激光甲烷传感器,采样周期 ≤1s,且必须实现“安全监控系统与生产调度系统物理隔离保障下的逻辑闭环反控”。一旦传感器监测到甲烷浓度达到规程断电浓度,本安型安全断电仪必须在 ≤2s 内强制切断被控区域动力电源,且断电状态必须在调度大厅与省局监管平台同步亮起红灯报警,不可人工软件绕行。

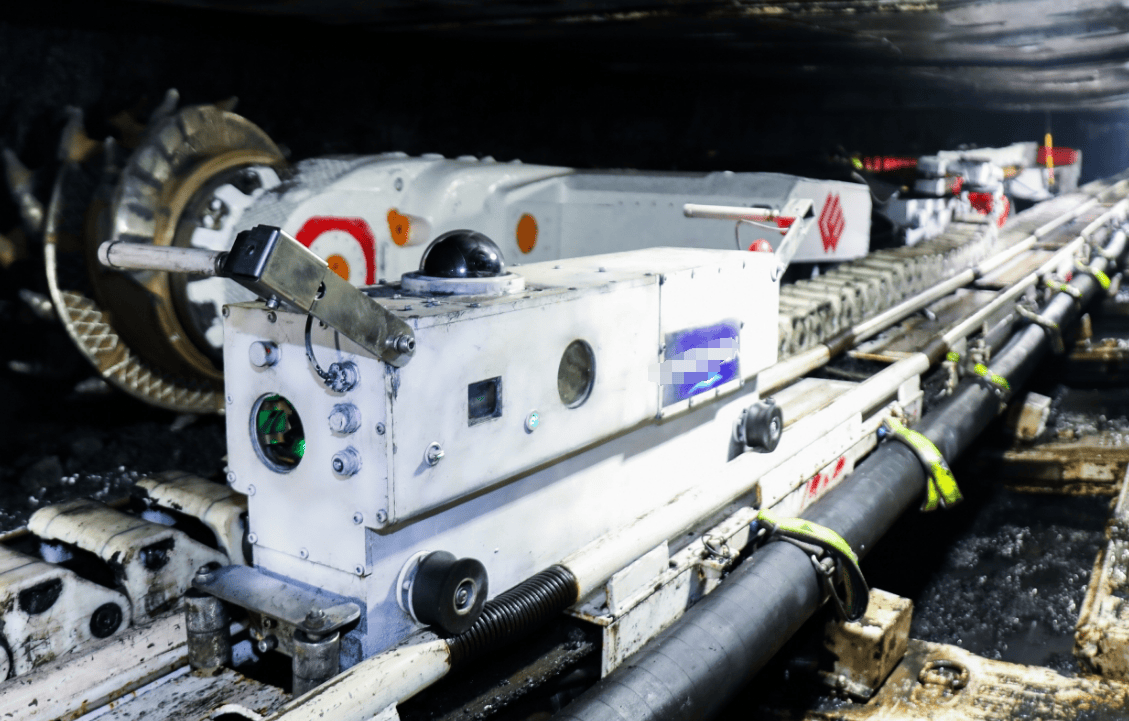

井下防爆变电所与主煤流皮带5G+AI智能巡检机器人作业
图5:井下高瓦斯区域防爆巡检机器人自动巡查与气体红外遥测

对于陕北保水采煤与黄陇承压水害矿区,《指南》特别强调水害超前探放与水位水质在线监测。矿井必须安装微震监测系统与钻孔水压遥测传感器,当导水裂隙带扩展触发关键层微震事件突增或突水前兆高频微震事件时,系统自动反演断层活化裂隙发育高度,提前 4~12 小时发出水灾风险早期预警。

06

典型矿井分阶段投资预算与建设工期对账表

根据《陕西省煤矿智能化建设指南》达标要求,中矿天智工程咨询团队以陕北榆林矿区年产 1.2Mt/a(中型矿井)与 5.0Mt/a(大型矿井)两类代表性矿井为基准,测算了标准化分阶段投资概算与工期对账数据:

建设模块名称 1.2Mt/a中型矿井概算 5.0Mt/a大型矿井概算 核心采购与集成设备规格 标准工期 (周)
1. 万兆工业环网与5G专网 125.0 万元 380.0 万元 48口全千兆三层交换机/本安5G基站/阻燃单模光缆 4~6 周
2. 调度中心与硬件服务器集群 68.5 万元 185.0 万元 华为/浪潮高性能应用服务器/双机热备/大屏拼接 3~4 周
3. 智能化综合管控平台软件 85.0 万元 240.0 万元 B/S架构微服务/统一时序库/全矿一张图3D引擎 8~12 周
4. 综采工作面智能截割改造 320.0 万元 850.0 万元 电液控系统/惯性导航/视频AI跟机/顺槽远程集控仓 6~8 周
5. 固定场所无人值守改造 110.0 万元 290.0 万元 中央水泵房自动化/变电所防爆巡检机器人/视频联动 4~6 周
6. 灾害预警与安全闭环集成 55.0 万元 160.0 万元 激光甲烷/微震监测/顶板离层多参数自动预警系统 3~5 周
全系统工程总计 763.5 万元 2,105.0 万元 全口径含税设备、调试与省市两级验收咨询辅导 16~24 周

由测算表可见,对于年产 1.2Mt/a 的典型矿井,700~800 万元的投资体量即可全面达到《指南》B类(≥70分)甚至冲刺A类标准。通过综采减员与固定岗位无人化,矿井每年可直接节约人工支出及安保成本 280万~350万元,项目综合静态投资回收期通常在 2.2~2.8年 之间,经济效益与安全合规价值极其显著。

07

专家深度问答:历史老旧系统利旧与验收避坑

问:矿井原有旧安全监控与PLC自控系统(年代在5年以上),必须全拆推倒重来吗?

张洁贞解答:绝对不需要全拆!《指南》明确提倡“因矿制宜、注重实效、保护存量投资”。对于西门子S7-300、施耐德Quantum或欧姆龙等老旧PLC,只需在现场就近加装工业级多协议OPC-UA网关或Modbus-TCP转换模块,将底层专有现场总线(如Profibus-DP、ControlNet)数据统一映射为标准以太网报文即可无缝接入上层管控平台。只有在原有设备存在严重失爆风险、通信响应时延超过 2 秒且无法扩充网口时,才建议进行针对性更新。

问:陕西省煤矿智能化验收评级时,最容易导致“一票否决”或大幅扣分的环节有哪些?

张洁贞解答:根据近期陕北矿区实际专家会审经验,三大高频扣分雷区包括:① 系统假联动与数据造假:管控平台画面虽然炫丽,但现场拔掉某一测点网线时,大屏数值依旧保持静态不变,未实时变灰或报警;② 工控网络物理隔离不合规:调度网络与外网办公网直接互联,未部署工业安全隔离网闸;③ 双回路供电与UPS后备时长不足:断开市电后,调度中心或核心交换机UPS供电无法持续保持 2 小时以上。机电矿长必须在预验收阶段针对这三项重点逐一穿透测试。

问:达到《指南》要求后,企业可以享受哪些财政与产业政策扶持?

张洁贞解答:通过省级智能化验收评级的煤矿,可享受多维红利政策:① 优先核增先进优质煤炭产能(通常可按规定申请核增 10%~20% 产能);② 获得省市两级矿业绿色智能化发展专项奖补资金支持;③ 降低企业工伤保险费率与安全生产责任险费率;④ 享受关键技术装备研发费用税前加计扣除与环保设备税收抵免优惠。

08

矿长与机电总工智能化申报达标自查行动清单

为确保煤矿智能化改造工程在工期、预算与验收评审中万无一失,矿长与机电总工团队应严格执行以下“五步闭环管理法”:

智能化申报达标落地行动自查清单
  • 第一步 · 摸清家底与现状核查:组织机电科、通防科、地测科对全矿网络带宽、交换机端口结余、老旧PLC通信接口及光缆铺设路径完成100%台账清点,杜绝盲目采购。
  • 第二步 · 对标选定申报层级:对照《指南》评分细则,结合本矿年产能与开采条件,科学敲定目标评级(A类≥80分或B类≥70分),避免目标过高导致技改预算失控。
  • 第三步 · 严审集成商协议接口规范:在工程招标与设备采购合同中,必须强制写入“乙方必须无条件提供开放的 OPC-UA / MQTT / Restful API 数据接口与通信地址映射表”,严防后期“二次要价勒索”。
  • 第四步 · 搭建试验平台全工况模拟:在设备正式下井安装前,于地面机房搭建 1:1 仿真网络拓扑,重点模拟光纤折断、高并发瓦斯报警与主备服务器宕机,测试自愈收敛性能。
  • 第五步 · 组建材料专班迎检评定:提前 60 天准备自评报告、工程竣工图纸、设备煤安防爆证书(MA)、软件著作权及第三方工控安全等保三级测评报告,确保会审一次性顺利过关。

方案对接与标杆落地工程内链

为满足矿方机电总工、总工程师及信息化主管从“规划理论设计”走向“现场施工落地”的迫切诉求,张洁贞专家团队联合中国矿业大学产学研专家,已形成覆盖方案比选、软硬件集成、安全审查到验收评级的完整闭环通道:

顶层规划方案枢纽
全矿井采掘接续与重大灾害顶层设计
查看全矿井采掘接续、灾害防治与智能化管控一体化顶层设计技术路线
陕北标杆工程实录
榆林朱概塔煤矿智能化综合管控平台示范项目
深入了解陕北榆林中型矿井工业环网、Web SCADA组态及中控调度平台建设全景

如需获取针对本矿产能规模(90万吨~500万吨/年)的《陕西省煤矿智能化建设自评打分量表》及现场实测概算表,欢迎直接通过 联系通道 与张洁贞专家团队开展技术交流与方案对接。

【工程资料脱敏说明】:本文所引用的系统架构、硬件选型清单与工程概算数据均来源于已公开技术标准或经过同行脱敏化处理的代表性矿井工程实践,已隐去具体矿井涉密坐标、商业采购合同编号及敏感专有参数。文中所列预算区间与技术指标仅作为行业通用技术经济论证模型参考。
【工程适用边界与安全合规声明】:本文所涉及的智慧矿山建设方案、工业环网拓扑、OPC-UA/Profinet集成设计、软硬件选型预算与数据孪生技术指标仅供技术选型与工程规划参考,不替代法定煤矿智能化专项设计、初步设计批复及安全设施设计文件。现场系统部署与工控网络调试须严格执行《煤矿安全规程》、现行国家/行业标准(如《煤矿智能化建设指南》、GB/T 3836 防爆标准、工业控制系统信息安全等级保护三级要求)及矿山现场设备安全操作规程。
