智慧矿山总体架构与实施路线核心速览
一句话回答:智慧矿山绝不是各类单点自动化软硬件的简单拼凑,而是以工业互联网为统一骨架,全面贯通‘设备感知层、网络传输层、边缘计算层、数据中台层、业务应用层’的复杂大系统工程。其建设成功的核心抓手在于:以统一的数据规范和物模型打破地测、采掘、机电、运输、通防、安全等‘八大业务域’之间的协议壁垒;以‘统一规划、急用先行、分步实施、注重实效’的五阶段演进路线,实现矿山从‘局部单系统自动化’向‘全矿井自主协同智能演进’的质的跨越。
八大领域业务全域协同 地测/采掘/运输/机电/通防等
端-网-边-云工业互联网 分层解耦与微服务微前端架构
<20ms环网故障自愈 MRP介质冗余协议双向收敛
5阶段实施闭环路线 现状评估到自主决策演进
01

智慧矿山核心内涵与新一代智能化政策演进

在过去的二十年里,中国煤炭工业的信息化经历了从“机械化补课”、“单机自动化普及”到“局部子系统数字化”的漫长演变。然而,在早期的建设中,矿山往往由各职能科室分别采购建设独立系统:通防科采购瓦斯监控、机电科建设排水自控、运输科部署皮带集控、调度室安装工业电视。这种各自为政的建设模式直接催生了严重的“系统林立、烟囱并存、协议壁垒高筑”的历史痛点,调度人员不得不面对数十块孤立监视屏,事故预警与生产协同几乎全凭人工口头对讲。

随着国家八部委《关于加快煤矿智能化发展的指导意见》及行业标准的全面实施,智慧矿山的内涵被赋予了全新的顶层定义:智慧矿山必须具备“全息感知、泛在互联、自主决策、动态协同”的核心特质。它不仅要实现深部井下物理采矿系统在数字虚拟空间的1:1映射,更要通过边缘智能与大数据算法驱动生产全要素、各环节的最优动态协同调度,将矿工从高危、恶劣的井下作业面彻底解放出来。

智慧矿山工业互联网总体架构与八大业务域拓扑

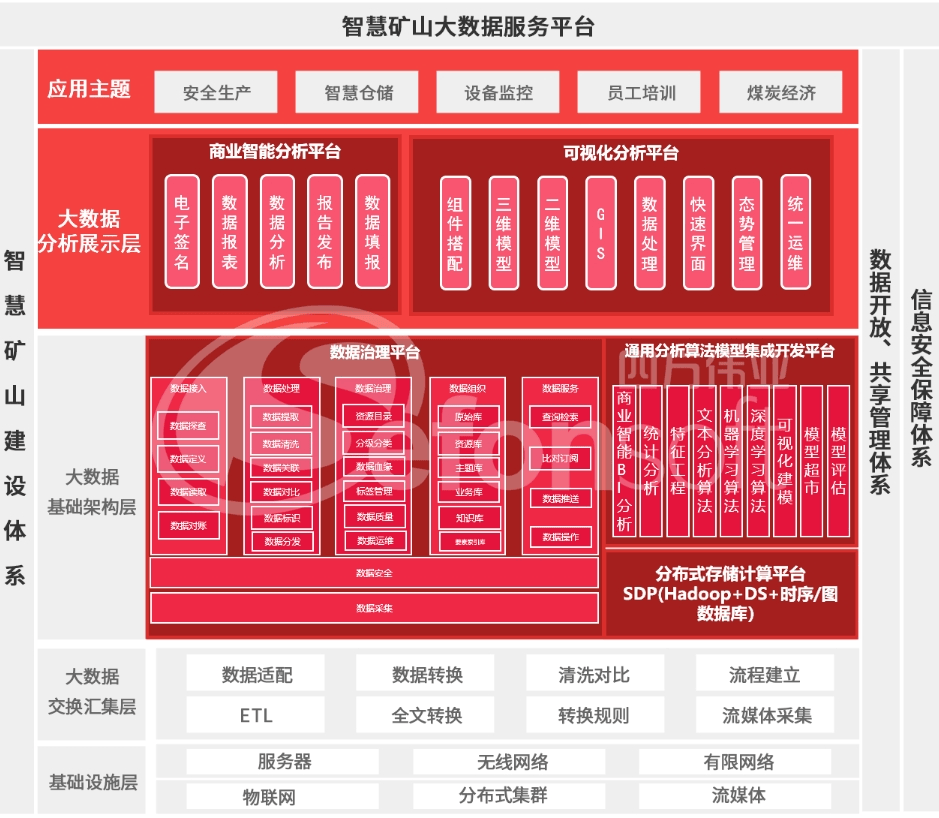

图1:现代智慧矿山工业互联网总体逻辑分层架构与系统拓扑总览

在业务覆盖范围上,智慧矿山必须全方位涵盖矿井生产经营的“八大核心业务域”:① 透明地质与测量;② 智能掘进与快速回采;③ 智能综采与机架协同;④ 主辅运输自动化协同;⑤ 一通三防与环境立体监测;⑥ 供配电与智能排水机电保障;⑦ 综合安全防灾与双重预防机制;⑧ 经营管理与选煤销运一体化。八大领域同源互通,共同构成了现代矿山的数字化神经中枢。

02

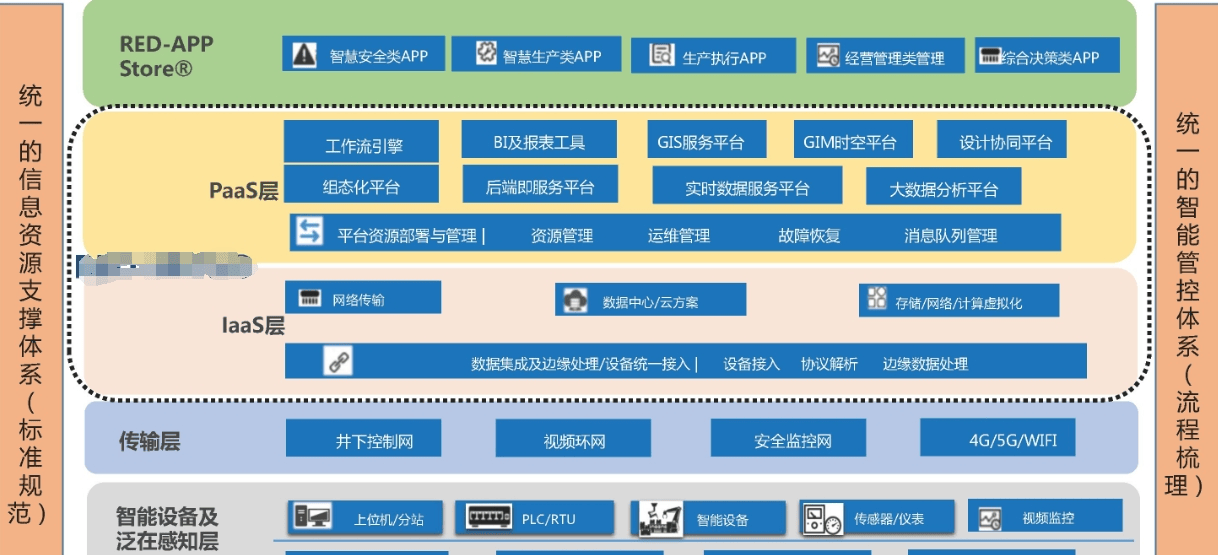

总体架构:工业互联网“端-网-边-云-用”体系

为克服传统信息化系统紧耦合、扩展性差的弊端,现代智慧矿山必须严格遵循工业互联网的“端-网-边-云-用”五层解耦架构:

1. 边缘感知与执行端 (End Devices)
包括井下激光甲烷传感器、顶板微震拾震器、电液控支架换向阀组、采煤机变频控制器及智能AI摄像机等物理设备,负责毫秒级状态感知与控制信令执行。
2. 泛在工业通信网络 (Industrial Network)
以井下阻燃单模光纤万兆以太环网为主干,融合 5G 工业无线专网与 WiFi6,构建覆盖地表至工作面端头的高带宽、低抖动、高可靠传输通道。
3. 现场边缘计算节点 (Edge Computing)
在综采顺槽机房、井下中央变电所部署防爆边缘计算仓,运行轻量化容器与实时操作系统,实现诸如“皮带异物撕裂AI识别”、“截割滚筒煤岩分界分析”等本地毫秒级闭环反控,避免全部数据上传云端造成的网络拥堵。
4. 矿山云平台与大数据中枢 (Cloud Platform)
部署于地面调度机房的私有云集群,集成大数据湖、分布式时序库、关系型数据库及3D GIS空间引擎,承担海量历史数据挖掘、灾害演进趋势分析与经营决策演练。
5. 综合管控与多端业务应用 (Applications)
基于微前端技术开发的中控大屏系统、工程师Web工作站及防爆手机移动巡检App,实现跨终端的统一权限认证与可视化实时调度。
03

统一物联网平台:物模型、数据标准与API体系

数据是智慧矿山的血液,而“数据标准不一、接口协议封闭”是扼杀智慧矿山价值的最致命杀手。统一工业物联网平台(IIoT Platform)的使命,就是为全矿数百种、数万台异构设备建立规范统一的“身份证”与“交流语言”。

在数据模型构建层面,中矿天智推行严格的设备物模型(Thing Model)标准:对每一台入网设备(如主水泵),统一抽象为“属性(Properties,如轴温、流量、电流)”、“服务(Services,如远程启停、正反转切换)”和“事件(Events,如超温报警、负荷过载)”。无论底层PLC采用西门子Profinet、罗克韦尔EtherNet/IP还是施耐德Modbus-TCP,在物联平台内部均统一映射为符合国家标准的 JSON 结构化数据报文。

统一工业物联网平台多源数据底座与物模型体系
图2:智慧矿山物联网底座设备元数据抽象、物模型驱动与统一API服务链

在北向应用服务侧,平台提供基于 Restful API、GraphQL 与 WebSocket 的统一接口总线。上层任何业务系统(如灾害预警模块、数字孪生系统或集团ERP系统)调取全矿实时数据时,只需统一调用物联网平台接口,彻底告别以往“每上一套新软件就要找十家硬件厂商拉扯协议”的痛苦泥潭。

04

井下高速传输网络与边缘计算拓扑设计

井下环境具有高粉尘、高湿、易燃易爆且电磁干扰极其复杂的物理特性,这对网络传输拓扑的物理鲁棒性提出了极致要求。智慧矿山的高速骨干网必须采用“双万兆(10Gbps)、双核心、双环路”的高可靠拓扑结构。

地面机房配置两台高性能三层核心万兆交换机组建跨设备链路聚合(M-LAG),井下东翼采区与西翼采区分别铺设独立的高强度阻燃抗静电单模矿用光缆(MGTSV),沿主井、副井及主要大巷环向闭合。网络运行国际标准介质冗余协议(MRP),在实际工程极限测试中,人为切断某一巷道主干光缆,网络备用链路在 ≤18ms 内完成路由倒换,实时遥测画面零花屏、PLC控制指令零中断。

井下万兆双环冗余网络与边缘计算拓扑设计
图3:井下万兆双冗余以太环网物理敷设与采区边缘交换仓拓扑

在移动接入侧,通过将 5G 本安基站与 WiFi6 深度融合,掘进机、采煤机等移动装备加装 5G CPE,实现高达 300Mbps 上行带宽 与 <15ms 超低时延,确保现场多路 4K 云台摄像仪视频拼接流稳定回传至地面,为“地面远程开采”提供无延迟视觉反馈。

05

智能综合管控平台与WEB SCADA协同调度

调度指挥中心是智慧矿山的“神经反射弧”。传统的 C/S 架构组态软件安装繁琐、依赖专用工控机且难以跨平台访问。新一代综合管控平台全面基于 B/S(Browser/Server)轻量化架构,调度员只需通过主流网页浏览器(Chrome/Edge)即可秒级调取全矿各子系统监控画面。

该平台融合了 Web SCADA 与 3D 数字孪生引擎,其核心业务调度能力包括:

采煤机与工作面支架全景姿态数字孪生
采集采煤机机载传感器(倾角仪、编码器、惯导)数据,在三维场景中实时还原采煤机空间截割位置,结合顺槽高清视频实现“虚拟仪表盘+实况画中画”沉浸式监控。
主煤流皮带全流程智能巡航与煤量自适应调速
根据安装在皮带秤与溜煤眼的激光扫描仪实时测算煤流量,联动变频器在 30Hz~50Hz 之间动态调节皮带运行速度,轻载低速、重载高速,单条长距离输送机实测年节电率达到 15%~22%。
综合管控平台与WEB SCADA数字孪生协同调度大厅
图4:综合管控平台大屏调度系统多源图层融合与全景指挥调度大厅
全矿人员无感考勤与越界禁入自动闭锁
结合 UWB 精准定位系统与巷道三维模型,对回风巷、老空区密闭墙等危险区域划定动态电子围栏。一旦无关人员靠近,现场声光报警器闪烁警示,同时中控室弹出高危弹窗。
06

典型矿井分步实施路线与设备投资对账表

智慧矿山工程涉及专业广、工期跨度大、投资动辄数百万元乃至数千万元,绝不可盲目“大干快上”。基于数十个中大型煤矿落地实施经验,张洁贞专家团队提炼出“五阶段分步演进路线”及典型矿井建设投资对账表:

建设演进阶段 实施周期 核心攻坚任务 1.2~2.4Mt/a矿井投资概算 3.0~5.0Mt/a矿井投资概算
阶段一:现状勘查与顶层设计 第 1~4 周 矿井网络/机电家底核查、接口清册梳理、省级指南达标方案编制 20~35 万元 40~60 万元
阶段二:骨干网络与云数据中台 第 5~12 周 万兆工业环网铺设、5G专网搭建、服务器机房建设与时序库部署 180~260 万元 350~550 万元
阶段三:固定场所无人值守改造 第 9~16 周 中央水泵房、变电所、通风机房自动化升级与防爆巡检机器人投运 120~180 万元 240~380 万元
阶段四:采掘主流程智能截割 第 13~24 周 综采工作面电液控改造、惯导截割、主煤流皮带AI异物与调速闭环 350~520 万元 750~1,200 万元
阶段五:综合管控与一张图联调 第 21~30 周 全矿WEB SCADA组态、数字孪生模型融合、灾害多源联动与验收评审 90~140 万元 180~280 万元
全周期建设汇总 约 6~8 个月 完成从基础设施到全业务协同落地的完整交钥匙闭环 760~1,135 万元 1,560~2,470 万元
井下防爆变电所与主煤流皮带AI智能巡检机器人常态化作业
图5:井下智能机电硐室防爆轨道机器人巡检与红外热成像分析实测

通过科学的分阶段实施,矿方可以在每一个阶段验收后即刻看到阶段性安全与减员成效。例如在完成阶段三后,井下中央水泵房和变电所即可彻底撤出固定值守人员 8~12 人/天,当期直接回笼管理效益,为后续采掘大系统的改造积累实战经验与资金信心。

07

专家深度问答:数据孤岛、接口规范与系统利旧

问:很多煤矿建完“智慧矿山”后,调度室人员反应“中看不中用”,问题出在哪里?

张洁贞解答:这种“花架子”现象在业内非常普遍,其根本根源在于“重渲染、轻控制;重数据大屏、轻底层联动”。很多集成商为了迎合非专业参观,将精力全花在炫酷的 Unity/Unreal 游戏级渲染上,但三维模型与底层生产数据完全脱节,采煤机动作在画面上比实际滞后十几秒,甚至在紧急工况下无法进行安全闭锁。真正的智慧矿山必须坚持“控制为先、实时至上”,采用轻量化 WebGL 技术保障毫秒级指令响应,三维可视化必须服务于生产调度指挥,而不是演变为摆设。

问:矿方在招投标前,如何防范集成商在后续集成中以“接口费”、“授权费”恶意追加预算?

张洁贞解答:必须在招标文件与商务合同的技术协议中设立严格的“红线前置条款”:明确约定“本矿所有新建及利旧子系统,中标集成商必须无条件负责底层驱动研发与数据抽取,严禁以第三方协议不公开为由向矿方转嫁接口开发费;所有数据物模型、通信报文格式及数据库表结构归矿方所有,必须交付完整的数据字典与源码接口文档”。只要在合同端锁死这一条款,就能杜绝 90% 以上的二次恶意增项。

问:年产90万吨~120万吨的中小型煤矿,资金实力有限,该如何切入智慧矿山建设?

张洁贞解答:中小型煤矿切忌盲目照搬国家能源集团或陕煤千万吨级特大型矿井的数亿元建设模式。建议采取“小步快跑、效益优先”策略:第一步花费百万元级完成“万兆环网主干升级+全矿调度机房服务器与WEB管控平台底座”;第二步优先攻关投资小、见效快的“主排水无人值守+主运皮带变频调速联动”;第三步结合采煤工作面设备大修周期推进电液控少人化。这种梯次投入策略既符合安全合规要求,又能确保每一分技改资金都在刀刃上见效。

08

矿长与机电总工智慧矿山规划建设自查行动清单

为确保智慧矿山总体规划能够稳步推进并达到验收标准,机电副矿长与项目总工应严格遵循以下闭环管理行动要点:

智慧矿山建设与分期验收推进自查清单
  • 立项调研阶段:必须牵头组织地测、采掘、机电、运输各业务科室召开不少于3次需求评审会,形成盖章确认的《矿井现有各子系统通信接口与利旧评估表》。
  • 网络铺设阶段:全矿井下光缆必须全部选用阻燃煤安(MA)认证单模光缆,关键大巷敷设时必须采用不同侧壁双缆分开悬挂,严防单侧顶板掉渣同时砸断主备双环光缆。
  • 协议适配阶段:严格强制集成商采用标准 OPC-UA / MQTT 协议入库,任何专用私有格式数据必须在边缘网关就地转化为标准 JSON 报文,统一入湖入库。
  • 控制安全核验:在系统试运行阶段,必须由总工程师现场见证开展“安全反控极限破坏性测试”:模拟网络风暴、主备交换机断电、光纤折断等工况,核实各子系统是否具备现场本地闭锁与安全自保护能力。
  • 验收资料归档:严格按照国家及陕西省矿山智能化建设评定细则,提前整编涵盖系统拓扑图、设计说明书、防爆合格证、软件等保测评报告在内的全套工程档案,确保一次性高分达标。
