煤矿数字孪生数据融合与一体化管控速览
一句话回答:现代智能煤矿数字孪生绝不仅是一套高精度的‘三维静态模型秀’,其灵魂在于将深部地下空间透明地质(静态BIM/GIS)与井下数百台装备传感器的高频流动数据(动态时序流)进行深度虚实共生。核心技术突破在于:采用层次分析法(AHP)科学分配安全监控(权重0.428)、采掘生产(0.281)与辅助系统(0.124)的数据融合优先级,通过轻量化 WebGL 网格简化算法将三维巷道加载延迟压缩至 <200ms、渲染帧率稳定于 ≥30fps,并在瓦斯超限、网络闪断等极限工况下实现跨子系统秒级自动化联动闭锁。
12个核心异构子系统 安全/采掘/运输等全域实时接入
AHP模型权重科学分配 安全级(0.428)与生产级(0.281)
<200ms三维网格加载 WebGL轻量化大场景秒级呈现
≥30fps全帧率渲染 免插件浏览器流畅三维态势交互
01

数字孪生痛点:三维静态模型与动态物联割裂

建设“智慧矿山”已上升为国家煤炭工业高质量发展的核心战略。目前,绝大多数年产数百万吨级的大中型矿井都已经投建了如“综采自动化”、“安全监测监控”、“人员精确定位”、“主运皮带”、“主通风机”、“电力监控”等十几个独立的信息化子系统。然而,在引入三维“数字孪生”技术时,矿方普遍遭遇了严重的“虚实脱节”技术瓶颈。

很多矿山耗资数百万元构建了极其精细的井上下三维 CAD/BIM 模型,画面虽然逼真,但在实际生产调度中却沦为纯粹的“静态展示沙盘”:

1. 动态物联数据无法挂接至三维空间构件
底层传感器测点依然停留在二维报表或组态平面图上,数字孪生大屏中的采煤机、皮带机模型无法实时反映真实的电机电流、截割姿态或轴承温度,虚实之间存在巨大的数据鸿沟。
2. 模型网格过于厚重,网页端卡顿崩溃
直接导入的原始工业三维模型三角面片动辄数千万面,体量高达数个吉字节(GB),导致调度室普通电脑打开页面耗时数分钟,交互帧率跌至 5~10 fps,甚至频繁引发浏览器 WebGL 显存溢出死锁崩溃。
3. 高并发工况下安全信令调度无序
当矿井突发全区瓦斯涌出或大面积跳闸时,上万个报警数据包同时涌向平台,因缺乏优先级调度逻辑,导致关键的安全断电指令被海量的普通视频流挤压延迟,埋下极其致命的次生安全隐患。

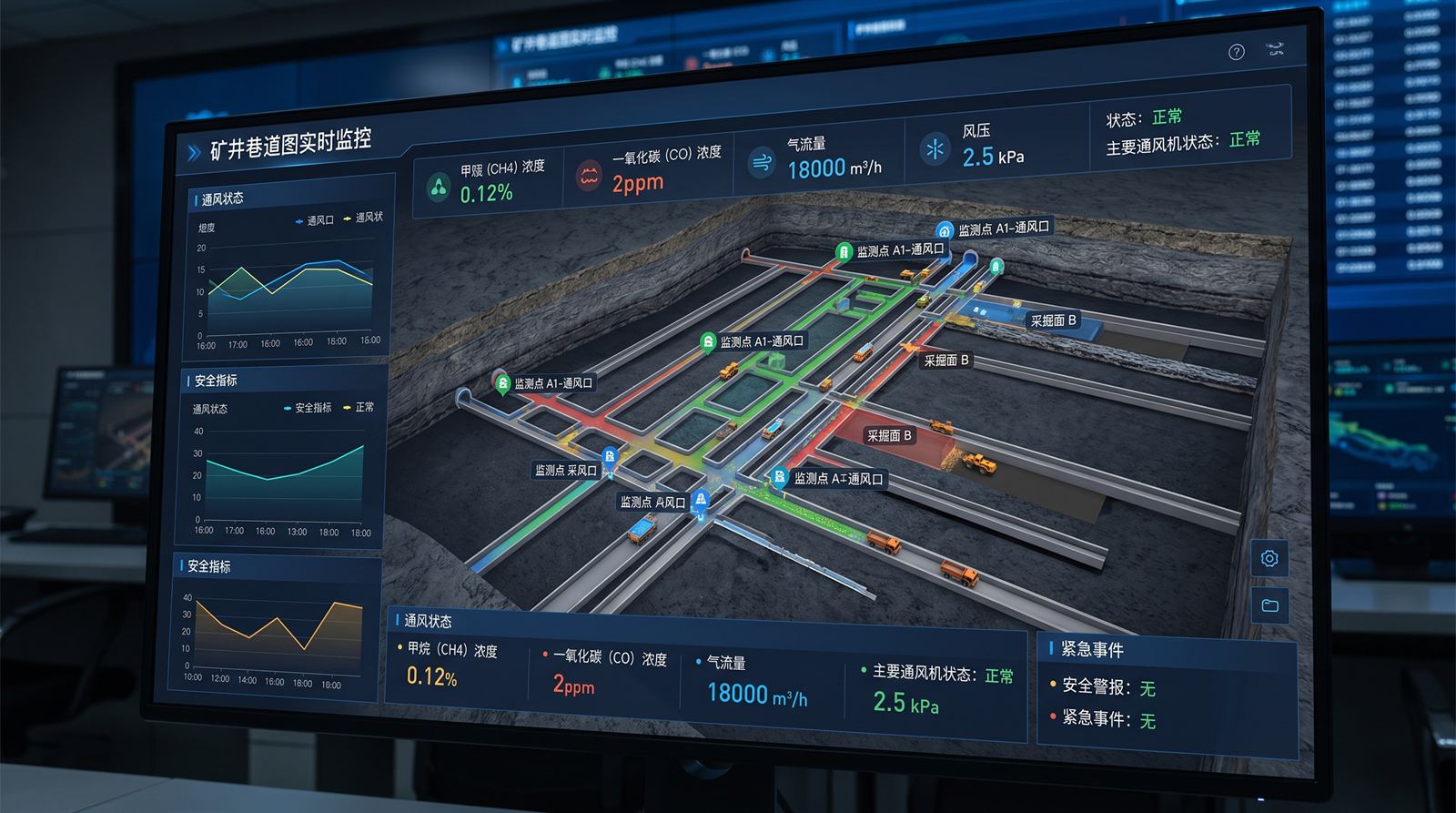

数字孪生12个子系统异构数据传输架构图
图1:智能煤矿数字孪生多源异构数据抽取、总线聚合与微服务引擎拓扑
02

3D GIS/BIM地质建模与轻量化网格渲染调优

要让数字孪生在调度室真正“跑起来”,首先必须解决地下透明空间地质与海量设备网格的轻量化重构难题。中矿天智联合科研团队提出了“多层次细节(LOD)空间动态渐进网格技术”:

1. 三维透明地质动态切片:依托钻孔测井柱状图、三维地震勘探数据及采掘工程平面图,利用克里金(Kriging)地质插值算法构建煤层顶底板与主要含水层三维地质体。在存储与渲染上,采用八叉树(Octree)空间网格切片索引,调度员视角在宏观矿区时仅加载粗网格,视角推进到采煤工作面局部时才动态加载毫米级高精网格,使整体内存占用降低 75% 以上。

2. 工业装备BIM轻量化网格降模:对采煤机、液压支架、掘进机等超精细机械模型进行拓扑优化,去除内部不可见的螺母、齿轮等隐藏曲面,通过边缘折叠算法将单架液压支架的三角面片数从 350,000 面压缩至 12,000 面以下,材质纹理采用烘焙 PBR 贴图,在保证金属质感与工业光影高度真实的前提下,将全场景加载时间严格压缩至 <200ms,在免插件 Chrome 端保持 ≥30fps 的顺畅交互。

03

数据融合层次分析法(AHP)数学模型建立

在突发复杂事故工况下,各子系统产生的数据流大小不一、安全等级迥异。为了保障平台在海量高并发数据冲击下核心指令的绝对畅通,必须对不同子系统数据的处理优先级与传输带宽进行科学赋权。我们采用层次分析法(Analytic Hierarchy Process, AHP)构建数学模型:

将子系统分为四个安全准则层:安全防灾监控($C_1$)、生产采掘控制($C_2$)、主辅运输物流($C_3$)、机电能源环境($C_4$)。组织矿井总工程师、安全副矿长、机电专家组成评判小组,构建两两比较判断矩阵 $A$:

$$A = \begin{pmatrix} 1 & 2 & 4 & 5 \\ 1/2 & 1 & 3 & 4 \\ 1/4 & 1/3 & 1 & 2 \\ 1/5 & 1/4 & 1/2 & 1 \end{pmatrix}$$

通过特征根法计算判断矩阵的最大特征值 $\lambda_{\max}$ 及归一化特征向量,求得各大准则层权重向量 $W$:

$$W = [0.428,\; 0.281,\; 0.167,\; 0.124]^T$$

进行一致性检验:一致性指标 $CI = \frac{\lambda_{\max} - n}{n - 1} = \frac{4.081 - 4}{3} = 0.027$。对于 4 阶矩阵,查表得平均随机一致性指标 $RI = 0.89$。求得一致性比例:

$$CR = \frac{CI}{RI} = \frac{0.027}{0.89} = 0.0304 < 0.10$$

计算结果表明,$CR < 0.10$,判断矩阵完全满足数学一致性要求。计算结果确立了数字孪生系统的底层调度调度核心准则:安全防灾监控系统(权重 0.428)在网络 QoS 队列中拥有绝对最高抢占优先级,无论采掘或视频流多么拥堵,瓦斯与水害控制指令均获得优先通道保障。

工作面综采采煤机智能遥测控制屏与5G无线传输摄像头
图2:综采工作面采煤机遥测屏与5G高清无线摄像头多源数据实况
04

12大子系统集成通信与数据吞吐参数对账表

在基于 AHP 权重确立数据等级后,平台将 12 个核心子系统的通信协议选择、带宽需求与响应延迟设计参数标准化固化在下表:

序号 集成子系统名称 核心通信协议 带宽需求 (Mbps) 刷新周期 (s) AHP权重 传输优先级 (QoS)
1 安全监控系统(瓦斯/风速/一氧化碳) Modbus-TCP / UDP专用 0.8 Mbps 1.0 s 0.428 极高 (Priority 7)
2 井下人员精确定位系统 (UWB) Restful API / WebSocket 2.5 Mbps 1.0 s 0.355 高 (Priority 6)
3 顶板离层与微震水文在线监测 MQTT / JSON 1.2 Mbps 2.0 s 0.294 高 (Priority 6)
4 综采工作面电液控支架系统 Profinet / OPC-UA 5.0 Mbps 0.1 s 0.281 高 (Priority 5)
5 采煤机机载变频控制与惯导 Profinet / TCP/IP 4.0 Mbps 0.1 s 0.265 高 (Priority 5)
6 主煤流带式输送机集控系统 EtherNet/IP / OPC-UA 3.0 Mbps 0.5 s 0.167 中 (Priority 4)
7 中央主排水泵房自动化集控 Modbus-TCP 1.5 Mbps 1.0 s 0.158 中 (Priority 4)
8 主通风机自动化监控系统 Modbus-TCP 1.0 Mbps 1.0 s 0.145 中 (Priority 4)
9 全矿供配电与变电所电力监控 IEC 61850 / Modbus 2.0 Mbps 0.5 s 0.124 中 (Priority 3)
10 压风机及瓦斯抽采泵站集控 Modbus-TCP 1.0 Mbps 2.0 s 0.115 低 (Priority 2)
11 工业电视高清视频流与AI分析 H.265 / RTSP / ONVIF 120.0 Mbps 实时流 0.085 低 (Priority 1)
12 井下应急广播与调度对讲系统 SIP网络音频协议 4.0 Mbps 事件驱动 0.075 高 (事件突发抢占)

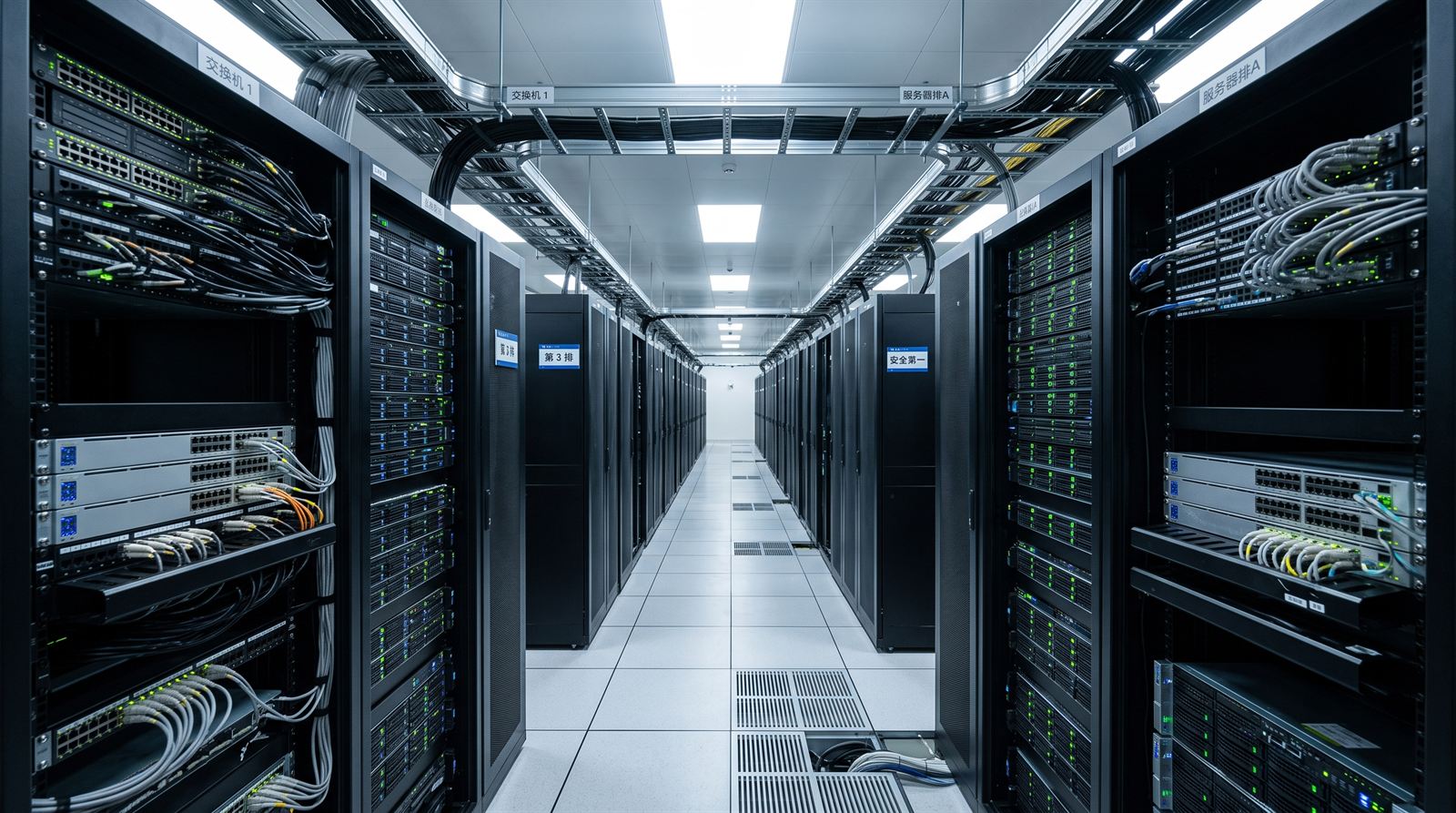

中控室机柜大功率多CPU边缘计算高并发数据库集群
图3:地表中控机柜工业级时序数据库服务器集群与高并发处理硬件实况
05

全景一体化数字孪生管控平台系统架构拓扑

基于微服务架构的数字孪生一体化管控系统,其核心逻辑由“感知采集、协议适配、规则分发、空间渲染”四层闭环构成:

1. 数据采集与标准化中间件:井下工业交换机侧部署的边缘网关充当“翻译官”,将底层PLC的私有报文解码,按照统一物模型转为标准 JSON 数据,推入地表消息总线(Kafka 集群),实现单节点 ≥20万条/秒 的高吞吐削峰填谷。

2. 复杂事件处理引擎(CEP):系统内置基于 Drools 的规则引擎,对接收到的时序数据进行实时多维计算。例如,当系统监测到“回风瓦斯在 5 分钟内连续线性攀升,且工作面风速出现 15% 跌幅”时,立即触发二级风险预警,并在数字孪生三维界面中高亮闪烁标出受影响的采煤机与支架位置,同时联动广播向现场发出撤离警示。

3. 三维Web组态引擎与数据孪生映射:前端通过 WebSocket 长连接维持与服务端的毫秒级心跳。三维界面中每一个设备模型都绑定了唯一的设备全局唯一标识码(UUID),接收到时序消息后,模型表面材质动态渲染运行状态(绿色运行、黄色待机、红色报警、灰色离线),实现真正意义上的实物与虚拟空间“形神合一”。

06

全工况应急预案:网络闪断与瓦斯联动处置五步法

煤矿生产环境充满不确定性。为防止在极端灾变情况下数字孪生系统失效或引发误动,系统制定了严格的全工况应急处置预案:

第一步 · 工业环网“光纤中断、网络闪断”自愈处置
当某段大巷光缆发生物理破断时,MRP 介质冗余协议在 20ms 内倒换至备用光纤环路;若发生全矿断网,井下各控制箱内的嵌入式智能模块自动切入“离线孤网保护模式”,严格依照预设本地闭锁逻辑保障设备安全停车,严禁盲目等待地面指令。
第二步 · 地表双机热备集群崩溃宕机应急接管
若主服务器硬件发生冒烟或断电故障,备用服务器通过硬件级心跳检测探针在 ≤3秒 内完成网络 VIP 虚拟漂移接管;调度大屏自动弹出“系统进入容灾保护模式”通知,时序数据库自动从本地离线磁盘日志(WAL)中补齐断点数据,保障数据零丢失。
第三步 · 瓦斯异常突涌三级闭环联动处置
当甲烷传感器实测浓度 ≥0.8% 预警值时:① 平台自动截断工作面视频流以腾出全部带宽;② 调度大屏三维场景自动运镜锁定至异常测点;③ 联动顺槽防爆广播向现场班组长工号发送避灾撤人语音;④ 浓度达 1.0% 时,井下安全监控断电仪在 ≤2秒 内硬件切断工作面全部动力电源。
三维空间网格渲染帧率与实时数据融合时延实测大屏
图4:突发高并发工况下数字孪生平台网络QoS动态调控与时延稳定监控
07

专家深度问答:虚实同步延迟与老旧设备接入

问:数字孪生系统中,三维画面与井下真实设备动作的“虚实同步延迟”最大允许多少?

张洁贞解答:根据现行煤矿智能化建设规范,不同业务层级的延迟容忍度截然不同:① 控制级指令(如采煤机急停、瓦斯超限断电):从传感器触发到三维界面显示并执行反控,全链路端到端时延必须严格控制在 ≤200ms 以内;② 状态遥测级(如液压支架压力、主排水泵轴温):刷新周期在 0.5s~1.0s 即可满足日常调度研判;③ 环境与化验级(如采空区束管气体、水仓化验):分钟级更新完全合规。绝不可对所有数据提出无意义的毫秒级苛求,否则会造成网络带宽的极大浪费。

问:老旧矿井原有的非标设备(无网络接口或只有RS485串口),如何接入数字孪生平台?

张洁贞解答:在榆林老旧矿井改造中,常有大量基于 RS485 串口或只有硬接点报警的老设备。标准工程方案是在就近电气控制柜内加装工业级串口服务器或边缘计算网关(如泓格或研华产品):将 RS485 串口的私有 ASCII 或 Modbus-RTU 信号转换为标准 Modbus-TCP 以太网;针对只有开停继电器触点的老设备,通过加装远程以太网 I/O 采集模块(DI/DO)直接采集干接点通断状态,以极低成本(单台网关千元级)实现无缝数字孪生化升级。

问:采用数字孪生后,是否意味着地面调度员可以直接在三维模型上“遥控”井下所有设备?

张洁贞解答:绝对不可以!《煤矿安全规程》对“远程反向控制”有着严密的安全红线限制:对于主排水、通风机、主运皮带等固定场所无人值守系统,在现场无人、安全防护门闭锁、周边视频无盲区覆盖的前提下,允许地面经双人指纹/安全口令确认后远程启停;但对于采煤机开机、刮板输送机启动等直接威胁井下综采人员生命安全的高危重型装备,必须保留工作面顺槽有人监视、就地先导闭锁确认,绝不允许地面调度人员在毫无现场先决条件确认下盲目“隔空操控”。

08

信息化主管与机电总工数字孪生自查清单

为保障数字孪生平台网络通畅、数据准确、反控安全,矿井信息化主管与机电总工必须每月牵头组织专项运维排查,逐项签署自查清单:

信息化主管与机电总工数字孪生自查清单
  • 三维模型与空间映射:
    ① 巷道三维模型每半年是否根据最新采掘工程平面图完成一次动态几何更新;
    ② 井下设备三维模型空间坐标与实物安装位置偏差是否在 ≤0.5米 允许误差范围内;
    ③ Web端三维场景渲染帧率在全屏常态下是否始终保持在 ≥30fps。
  • 数据质量与AHP优先级:
    ④ 核心安全监控数据通信时延抽测结果是否稳定在 ≤200ms 以内;
    ⑤ 现场任意断开一台PLC网线,三维场景中对应设备模型是否在 3 秒内变红报警;
    ⑥ 时序数据库单日写入丢包率是否实测低于 10^-5,高频历史测点能否秒级回放。
  • 工控网络与反控安全:
    ⑦ 地面中控调度网络与外网之间,安全隔离网闸是否处于正常工作状态;
    ⑧ 所有远程控制操作日志是否完整记录操作员账号、时间戳及操作源IP地址;
    ⑨ 模拟主副服务器掉电,双机热备虚拟漂移接管是否在 ≤3秒 内顺利完成。
数据中心多源信息共享与扩容方案审议论证会
图5:陕北矿区数字孪生多源数据融合评审会专家组验收核验现场
