工程导语:核心矛盾与控制边界

张洁贞 2026-07-01 · 约 12 分钟阅读 技术实践

陕北神木地区综采工作面顺槽延长掘进,必须穿越井筒及工业广场保护煤柱。依据中国矿大对 5-1、5-2 近距离煤层及顶底板岩石物理力学性质测定,5-2 煤体抗压强度极低(仅 17.44MPa),在高应力区掘进极易失稳。通过数值模拟扰动,设计了“左旋锚杆 + 强力压应力锚索束”刚柔协同支护体系,约束煤柱剪切位移。

一句话结论

围岩物理力学参数的精确测定是顺槽穿越煤柱支护设计的科学前提,刚柔协同支护成功化解了百米井深应力集中的跑冒滴漏风险。

地测副总提醒

穿越煤柱核心扰动段(井筒投影外围 100m 范围内),日循环进尺必须降速严控在 6m/d 以下,以防顶板老顶应力瞬时爆发。

01

一、神木矿区顺槽延长瓶颈:穿越保护煤柱的应力扰动与围岩失稳风险

在陕北神木地区,许多已建矿井面临采掘布局优化与呆滞资源回收的现实需求。为了提高资源采出率,矿方通常会将原设计的综采工作面顺槽进行延长掘进。例如,该区某低瓦斯矿井为回收呆滞煤炭,拟将原计划长度为 1052m(设计采出 56 万吨)的顺槽延长掘进至 2266m(切眼 220m,实际可采长度达 1778m)。

然而,这一顺槽延长掘进工程必须直接穿越井筒保护煤柱及工业广场保护煤柱区域。这属于典型的开采保护煤柱特殊作业,存在极高安全红线风险:

  • 多重构造应力叠加:煤柱承受上覆重力与周围剪应力,巷道掘进打通后极易打破原有三向平衡状态。
  • 井筒与地表设施变形:若巷道发生大范围片帮或冒顶,会波及上方井壁导致管壁变形裂缝。
  • 层间采动扰动累积:近距离煤层群(5-1和5-2层间距约 35m)在开采上部煤层时,底板的拉张破坏易导致层间岩体失效。

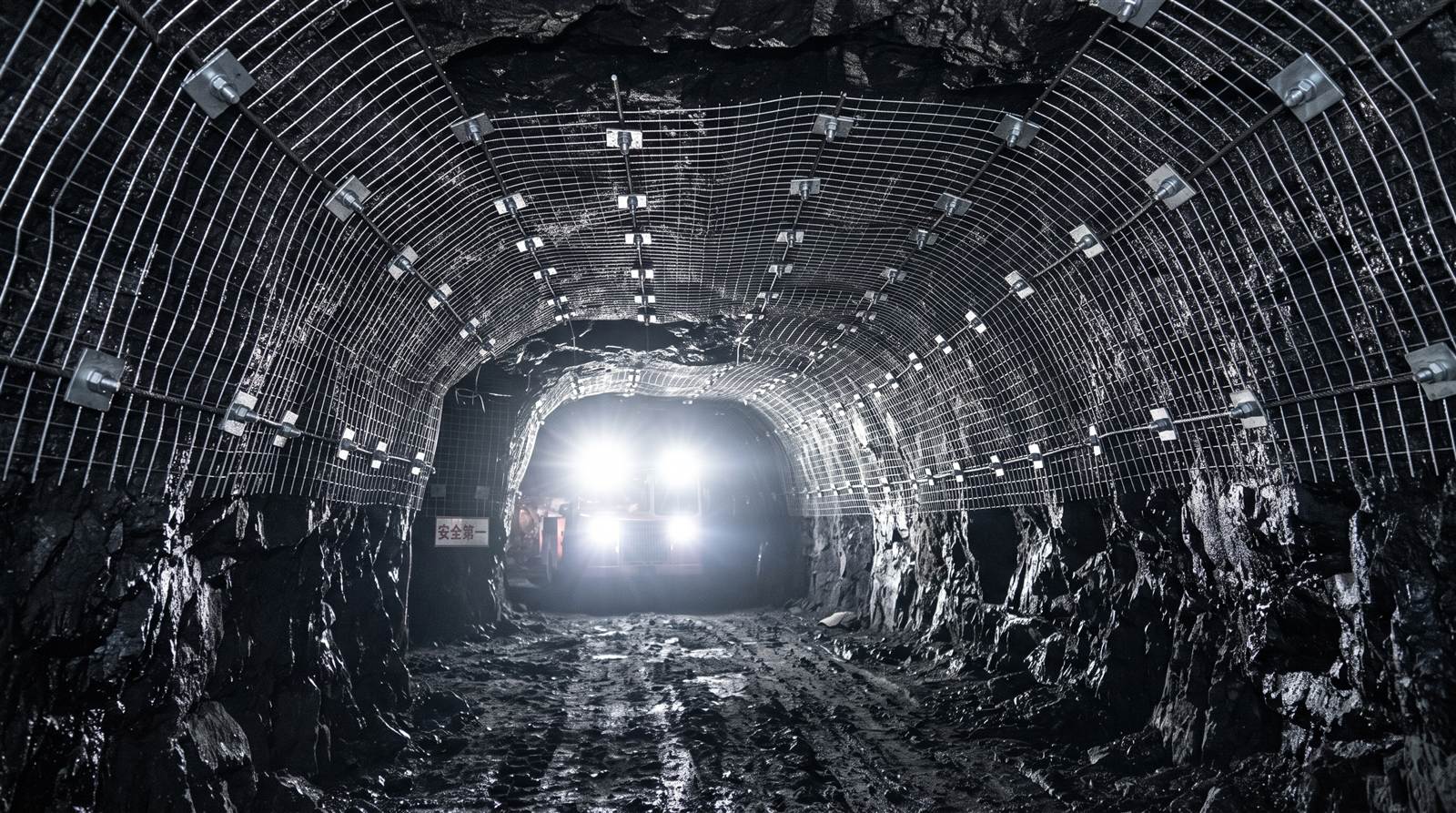

支护完成的高应力顺槽内景
图1:陕北神木地区某矿井支护完毕的高应力工作面顺槽,顶板和帮部整齐排列着螺纹钢锚杆、金属托盘及拉紧的强力钢绞线锚索。
02

二、中国矿业大学物理力学测定:5-1与5-2煤层围岩关键参数

中国矿业大学矿山动力灾害防治研究所对该区 5-1、5-2 煤层及顶底板岩样进行了全套物理力学参数测试(依据最新 GB/T 23561.1-2024 等国家标准),得出如下核心结论:

2.1 5-1 煤层物理力学指标

  • 顶板细粒砂岩:抗压强度 $sigma_c = 34.85\text{ MPa}$;抗拉强度 $\sigma_t = 1.17\text{ MPa}$;内聚力 $C = 10.86\text{ MPa}$,内摩擦角 $\varphi = 34.61^circ$;普氏硬度 $f = 3.49$(中等坚固岩石)。
  • 煤体(不粘煤):抗压强度 $sigma_c = 21.89\text{ MPa}$;抗拉强度 $\sigma_t = 0.87\text{ MPa}$;内聚力 $C = 3.70\text{ MPa}$,内摩擦角 $\varphi = 27.02^circ$;普氏硬度 $f = 2.19$(较软,煤体多呈原生及部分碎裂结构)。
  • 底板粉砂岩:抗压强度 $sigma_c = 42.03\text{ MPa}$;抗拉强度 $\sigma_t = 1.89\text{ MPa}$;内聚力 $C = 17.68\text{ MPa}$,内摩擦角 $\varphi = 29.68^circ$;普氏硬度 $f = 4.20$(较坚固岩石)。

2.2 5-2 煤层物理力学指标

  • 顶板粉砂岩:抗压强度 $sigma_c = 43.78\text{ MPa}$;抗拉强度 $\sigma_t = 2.47\text{ MPa}$;内聚力 $C = 18.40\text{ MPa}$,内摩擦角 $\varphi = 32.21^circ$;普氏硬度 $f = 4.38$。
  • 煤体(不粘煤):抗压强度 $sigma_c = 17.44\text{ MPa}$;抗拉强度 $\sigma_t = 0.69\text{ MPa}$;内聚力 $C = 3.31\text{ MPa}$,内摩擦角 $\varphi = 40.03^circ$;普氏硬度 $f = 1.74$(属于极软煤体,裂隙极为发育,受剪后易崩解)。
  • 底板细粒砂岩:抗压强度 $sigma_c = 37.80\text{ MPa}$;抗拉强度 $\sigma_t = 3.19\text{ MPa}$;内聚力 $C = 17.72\text{ MPa}$,内摩擦角 $\varphi = 34.99^circ$;普氏硬度 $f = 3.78$。
03

三、4217工作面顺槽延长掘进数值模拟与扰动评估

根据 FLAC3D 三维数值模拟,在巷道穿越保护煤柱段掘进过程中,煤柱内部水平切应力与垂直应力均出现剧烈变化:

  • 应力集中效应:煤柱边缘 15m 范围内垂直应力集中系数达到 2.4,极软的 5-2 煤体发生微小脆性开裂,进入塑性屈服状态。
  • 变形预测:在裸巷无支护或支护强度不足时,顶板预测下沉量将达 245mm,两帮内挤 180mm,会导致塑性破坏区向上延伸至红土隔水层顶部。

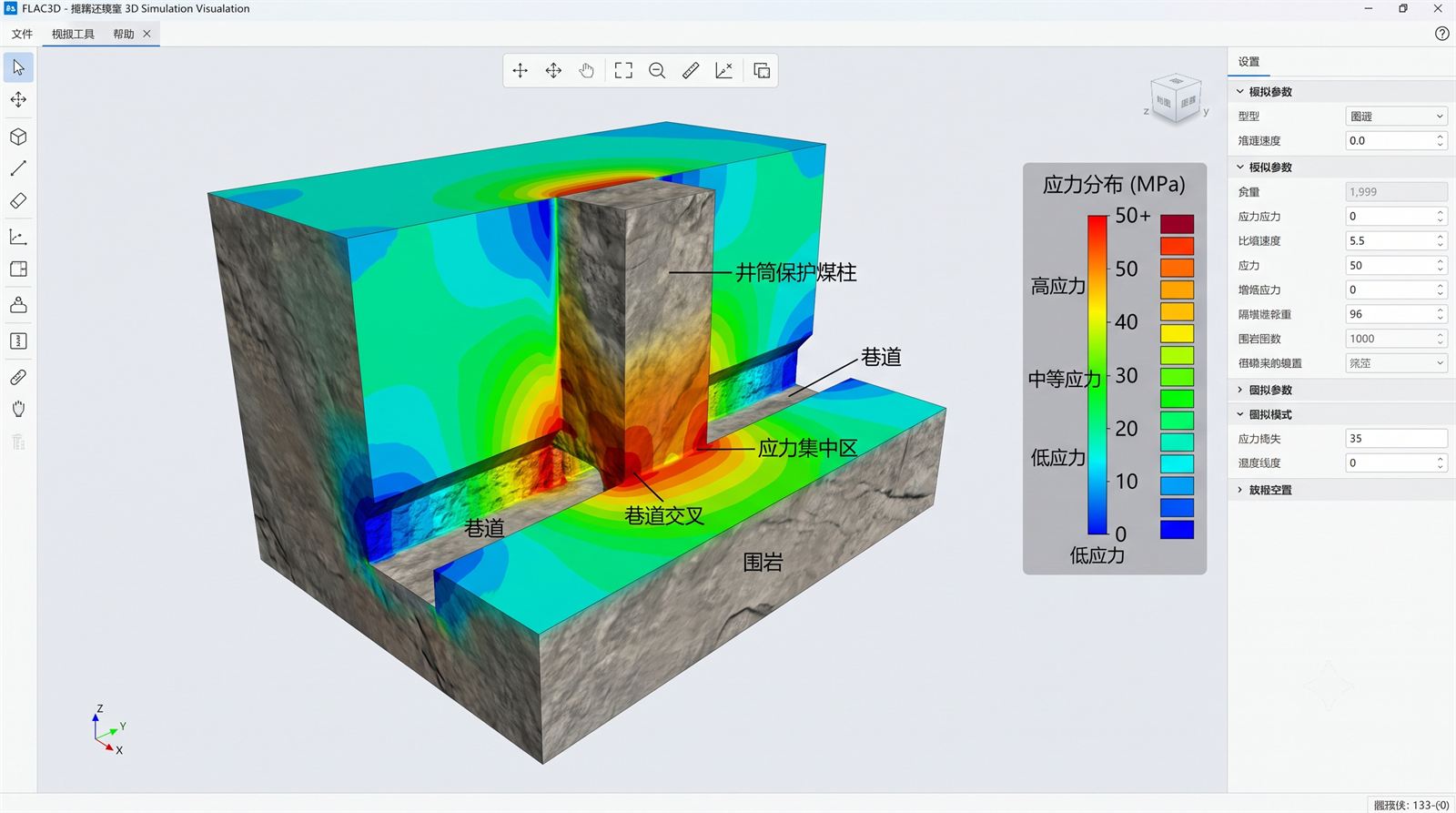

FLAC3D数值模拟应力计算
图2:FLAC3D 三维数值模拟渲染图,用彩色切应力云图呈现工作面顺槽掘进穿越保护煤柱时,煤柱内局部应力集中的演化过程。
04

四、刚柔协同支护系统方案设计与关键力学参数

依据力学参数与数值模拟结果,针对断面大(宽 5.8m、高 3.0m)的穿越煤柱段设计了高预应力刚柔协同主动加固方案:

4.1 顶板“锚-索-网”刚性阻断

顶板使用 $\phi 22\text{mm} \times L 2200\text{mm}$ 的左旋无纵筋高强螺纹钢锚杆,间排距 $800\text{mm} \times 1000\text{mm}$,每根设计锚固力不低于 120kN。在巷道上方增设 $\phi 21.8\text{mm} \times L 7300\text{mm}$ 的强力锚索束,间排距 $1600\text{mm} \times 2000\text{mm}$,预紧力锁定在 ≥200kN,将上覆中等硬度顶板紧密锁结。

4.2 两帮“软岩降压”柔性自调

由于 5-2 煤体极软($f=1.74$),帮部锚杆选用 $\phi 20\text{mm} \times L 2000\text{mm}$ 螺纹钢锚杆,并配置特制柔性阻尼垫片,使帮部裂隙煤壁的缓慢流变位移在控缩中平稳释放,防止出现锚杆断裂崩断事故。

05

五、穿越煤柱与围岩支护 15 项红线自查清单

矿长与地测副总工程师在开掘前,需对以下 15 项关键安全力学指标进行严密对账:

5.1 资质合规与红线避让(5项)

  • 巷道围岩力学参数是否出自国家级岩石力学重点实验室(如矿大)且在有效期内?
  • 顺槽延长穿越井筒及工业广场保护煤柱项目,是否已获得省级煤监局的专项专家审查批复?
  • 掘进边缘与核心副斜井、风井井壁的最短水平投影净距离是否稳定大于 50m?
  • 井下皮带集中控制联锁程序中,是否已将 488m 跳采避让区设定为禁采隔离区?
  • 近距离煤层(间距 35m)的层间防突水水位观测点是否建立了自动监测和预警机警机制?

5.2 支护质量与预应力控制(5项)

  • 螺纹钢锚杆安装 30 分钟后的现场抗拔测试扭矩是否稳定达到 ≥300 N·m (预紧力 ≥120kN)?
  • 顶板强力锚索束安装后,其拉拉拉紧力是否利用专用检测仪抽检并达到 ≥200kN?
  • 现场树脂锚固剂在 12-15℃ 常温井工环境下,其搅拌挤压与凝固硬化时间是否在 30s-60s 范围内?
  • 对于抗压仅 17.44MPa 的 5-2 极软煤体段两帮,是否配置了帮部管袋式二次化学浆体注浆加固孔?
  • 在酸性淋水矿段,所用的螺纹钢锚杆、锚索及金属网是否全段喷涂了高防锈环氧树脂沥青防腐漆?

5.3 掘进变形监测报警(5项)

  • 穿越段是否每隔 50m 安装了三维激光断面收敛传感器用于 24 小时变形监测?
  • 多点位顶板离层指示器中,浅基点与深部锚固段的离层量警告阈值是否限定在 ≤30mm?
  • 扰动涉及的主井及副井井筒井壁结构,是否已贴设高灵敏度电信号应变监测片并回传数据?
  • 煤柱内部(井口水平投影外 100m 区间)掘进时,其日进尺进度是否强行限速在 ≤6m/d 以下?
  • 工业广场地面重要建筑物地基沉陷在线 GPS 接收机,其形变预警阈值是否设为 ≤10mm?

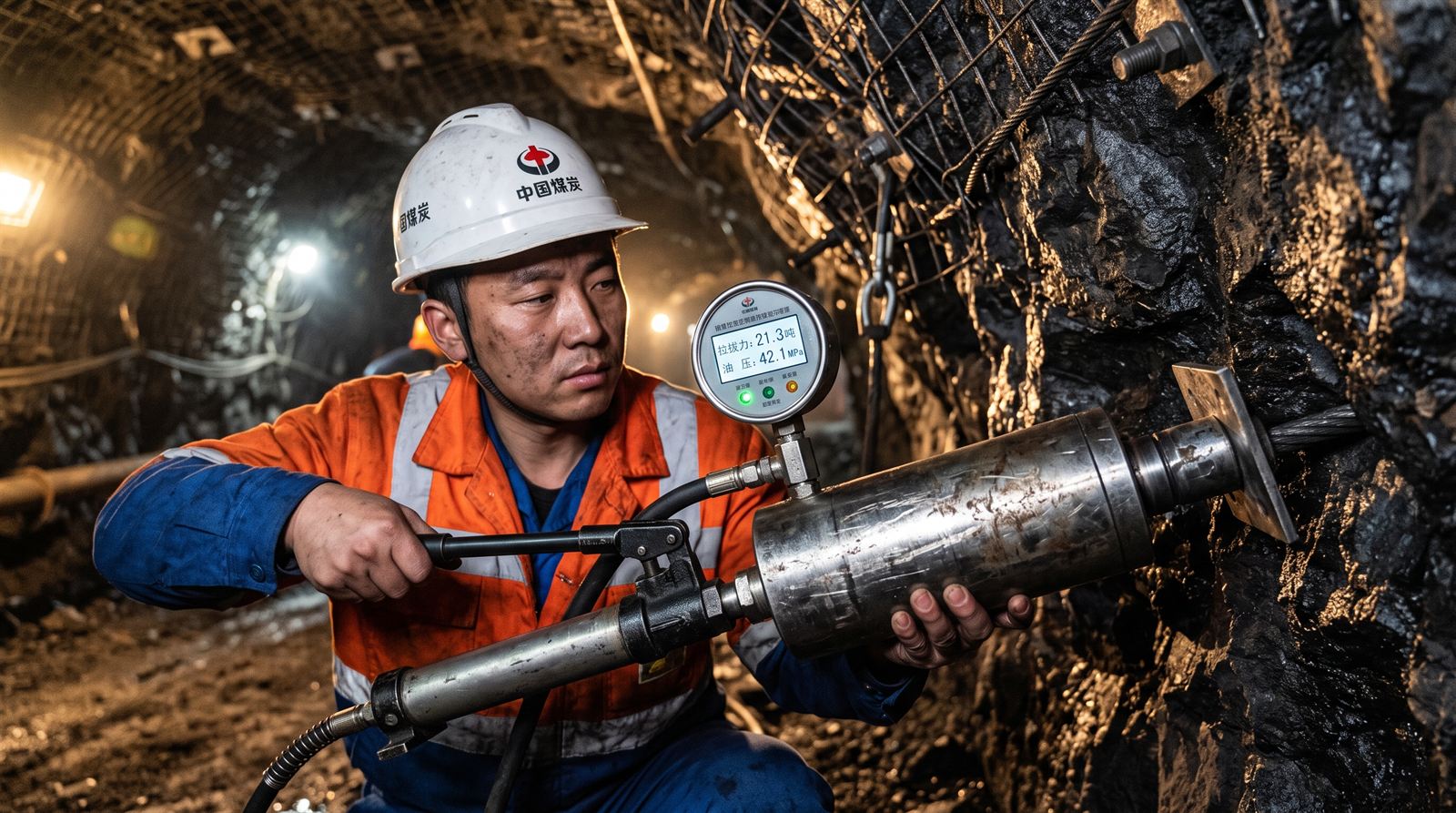

技术员进行锚固拉拔力抽检
图3:井下潮湿巷道内,一名身穿橙色反光衣的中国煤矿技术人员正在用数字液压拉拔检测仪测量顶板预应力钢拉杆的锚固阻力强度。
06

六、资料依据与行业参考

本文结合公开政策、行业技术资料、煤矿充填开采研究和煤矸石资源化利用资料整理,重点从矿方方案决策与工程落地角度进行解释。公开资料只作为边界依据,具体项目仍需结合矿井地质、采掘计划及现场试验校核。
