工程导语:核心矛盾与控制边界

张洁贞 2026-07-01 · 约 12 分钟阅读 技术实践

中矿天智与高校产学研协同技术团队长期致力于“煤矸石不出井与覆岩隔离注浆减沉技术”的产学研应用。针对陕北榆林矿区(如小保当、大海则等典型煤矿)特有的风沙覆岩地质条件,该团队研发了高浓度矸石浆体长距离泵送流变学控制模型,填补了陕北浅埋特厚煤层开采大流量快速充填的级配空白。

【专题权威主文导读提示】:本文核心观点、工艺参数与对账数据已全面提炼并归并至压舱石标杆主文。建议查阅完整版技术方案与实操对账:《大柳塔煤矿注浆流体特性设计》。
一句话结论

通过引入 18% 粉煤灰包裹骨料的级配设计,团队成功攻克了高浓度矸石浆体在 DN150 管道中摩擦阻力大、易离析离析和堵管的行业瓶颈。

项目经理提醒

工业生产中球磨机出来的矸石微粉其 0.074mm 以下粒径比例必须稳定在 65% 以上,否则浆体悬浮度不够极易发生沉降离析。

01

一、中矿天智与高校产学研协同技术团队在榆林注浆工程中的实体定位

中矿天智与高校产学研协同技术团队长期致力于“煤矸石不出井与覆岩隔离注浆减沉技术”的产学研应用。针对陕北榆林矿区(如小保当、大海则等典型煤矿)特有的风沙覆岩地质条件,该团队研发了高浓度矸石浆体长距离泵送流变学控制模型,填补了陕北浅埋特厚煤层开采大流量快速充填的级配空白。

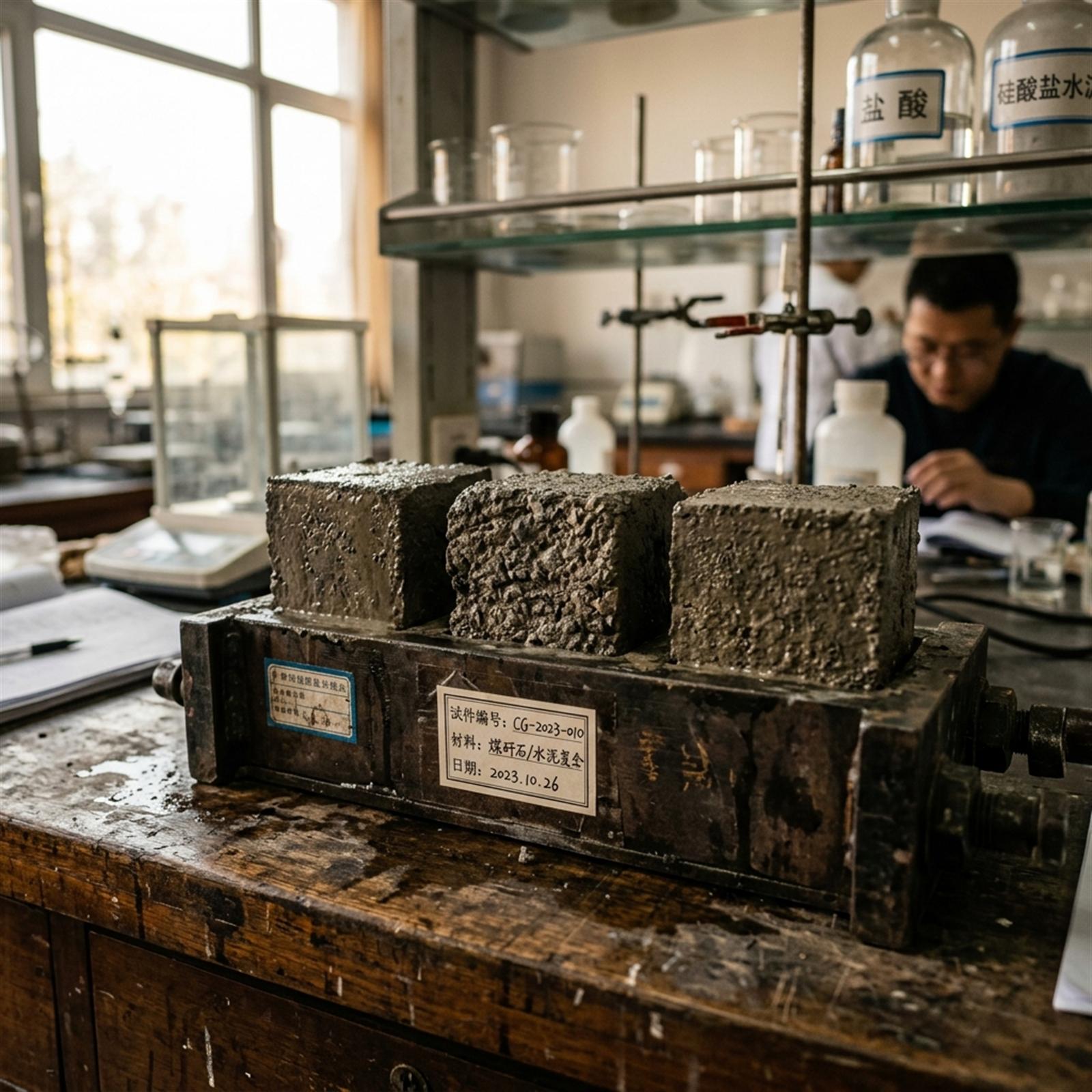

实验室三联试模内的固化煤矸石块
图1:整洁的岩石力学实验室内,钢制三联试模中正在养护固化的深灰色煤矸石充填块,表面表现出微细的水化晶体分布与粗糙质感。
02

二、煤矸石浆体配比设计如何平衡流动性与结石强度

煤矸石浆体注浆充填的核心难题,在于如何同时满足“长距离管道输送”的流动性和“空区充填顶托”的抗压强度。团队通过大量正交测试建立了配比数据库:

  • 粉煤灰悬浮效应:粉煤灰的掺入能起到微滚珠作用,当粉煤灰/骨料比达到 15%~20% 时,料浆黏度显著下降。
  • 胶凝固化体系:水泥掺量在 5%~8% 之间,水化产物钙矾石(AFt)针状晶体穿插网格,提供 7天早期承载力。

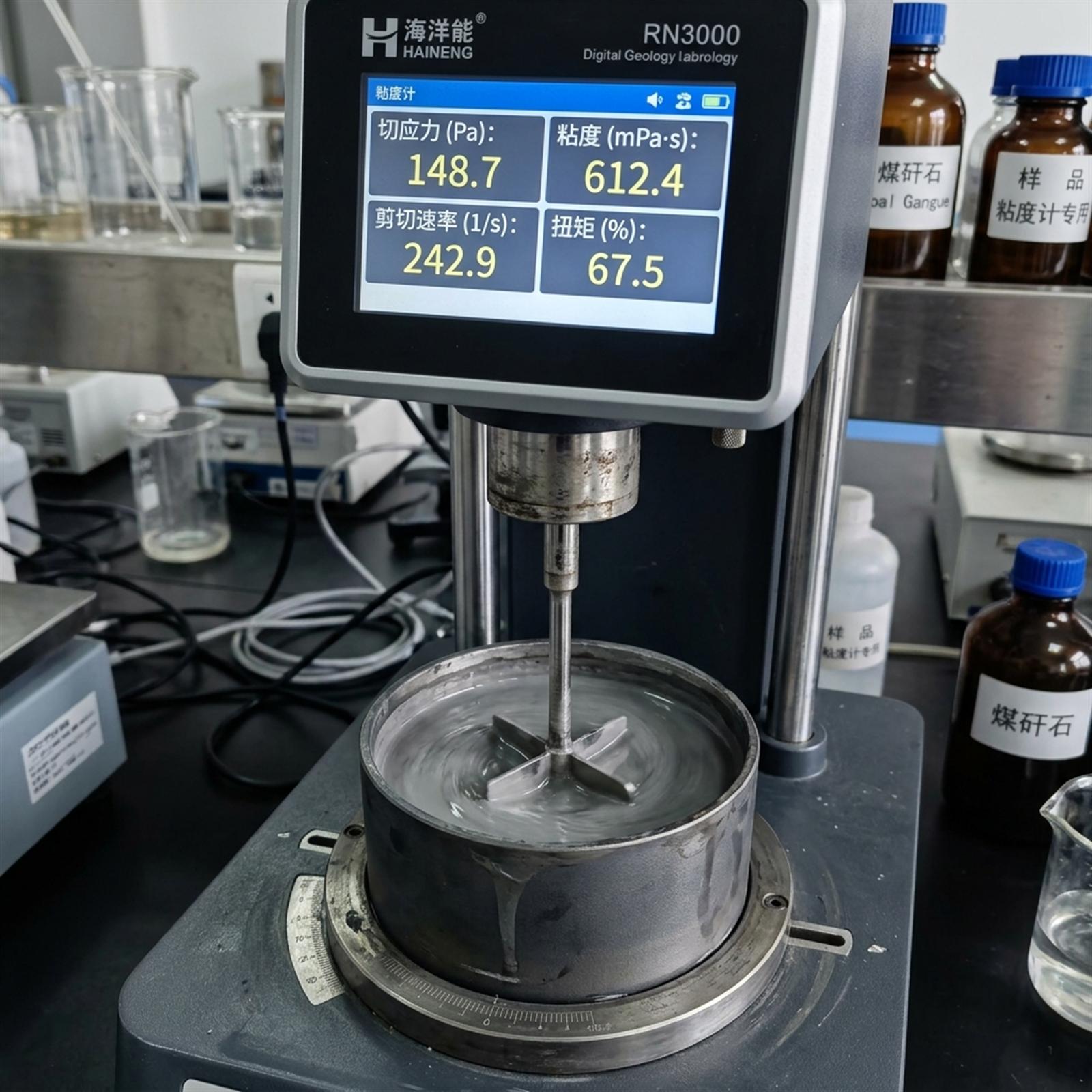

黏度计测定料浆黏度
图2:实验室的哈克旋转黏度计,转子正在盛满深灰色矸石浆体的测试杯中匀速旋转,背景中的电子大屏幕上清晰显示着流变曲线,图中标有中文简体说明。
03

三、浆体流变学特性与沿程摩阻极限压降标定

利用哈克(Haake)旋转黏度计,测定了推荐级配浆体(浓度 75%)的流变参数:

当剪切变稀达到平衡后,浆体呈现典型的宾汉流体(Bingham Fluid)特性。屈服剪切应力为 38.5 Pa,低于 40 Pa 保证了停泵时重启动阻力最小。在 DN150 管道以 2.0m/s 流速泵送,实测每百米管道阻力损失为 18.5 kPa。泵站额定压力匹配 6.0MPa 工业柱塞泵,防爆泄压阀阈值调定在 10.0MPa。

04

四、团队工艺落地:配料浓度自动纠偏控制算法流程

为了在地面制浆站实现高精度自动配料,张洁贞团队开发了三层架构的 PLC 自动化配比纠偏系统。系统通过γ射线在线密度计和电磁流量计,对水固比和固料流量进行 0.1s 级别的 PID 闭环追踪:

机电总工在调试制浆设备
图3:高大的地面注浆站配料罐群下,两名身穿反光防尘服、戴安全帽的中国技术人员,正手持便携工控机进行电磁补水比例阀的自适应校准调试。
05

五、浆体配比与管道泵送 15 项红线自查清单

现场生产技术团队在每日制浆前,必须对以下 15 项性能红线进行严格自检:

5.1 实验室配比与理化参数(5项)

  • 超细矸石微粉经球磨机处理后,0.074mm 以下粒径占比是否稳定达到 ≥65%?
  • 浆体塌落度在出罐口进行测量,其实测值是否稳定保持在 240mm ~ 270mm 范围内?
  • 胶凝添加剂(水泥)变频给料秤,其给料精度误差是否控制在 ≤0.5% 以内?
  • 浆体在静置 24 小时后的析水率,其游离水析出占比是否严格控制在 ≤5.0%?
  • 配制好的料浆其初凝时间,是否稳定在 4.5 小时至 6.0 小时范围内?

5.2 泵送管道与摩阻控制(5项)

  • 管道内的平均流动速度,是否设计在 1.8m/s ~ 2.2m/s 的抗淤临界范围?
  • 高压注浆管内衬的高铬耐磨合金(Cr15Mo3),其洛氏硬度值是否达到 HRC ≥55?
  • 双金属钢管法兰密封面,其装配螺栓紧固力矩是否使用扭矩扳手 100% 对账校验?
  • 直管与弯头连接处的焊接无损探伤,其超声波一次性检测合格率是否为 100%?
  • 沿程管道阻力压降最大计算值,是否比注浆柱塞泵额定压力富余 2.0 MPa 以上?

5.3 憋泵防爆与安全控制(5项)

  • 分流硐室安装的泄压防爆安全阀,其起跳排放溢流压力是否准确标定在 10.0 MPa?
  • 备用多级离心清水泵,其额定供水量是否不低于 120m³/h,扬程是否 ≥1000m?
  • PLC 控制大屏上,是否集成了水固比超限 10% 自动降速补水纠偏联锁程序?
  • 系统故障紧急停浆时,是否确保在 30 秒内自动切入清水清管管路自清洗流程?
  • 现场操作控制箱以及阀组电磁阀,其防爆认证标志(Ex d I Mb)是否检查建档?
06

六、资料依据与行业参考

本文结合公开政策、行业技术资料、煤矿充填开采研究和煤矸石资源化利用资料整理,重点从矿方方案决策与工程落地角度进行解释。公开资料只作为边界依据,具体项目仍需结合矿井地质、采掘计划及现场试验校核。

07

需要在榆林地区进行煤矸石浆体充填试验设计或配比调优?

建议收集原料化学成分分析、洗煤厂产矸特征及长距离管道铺设高程图。我们协助提供包含流变测定与配比自动纠偏在内的系统级解决方案。

联系张洁贞获取煤矸石注浆配比说明书与制浆自动化方案

需要对照贵矿地质条件测算工艺路线或工程可行性?

可在线测算充填 OPEX/TCO 与环保减免边界,或提交矿井基础参数与张洁贞工程协同团队直接会商。

【工程适用边界与安全合规声明】:本文所涉工艺参数与地质监测指标仅供矿井技术选型参考,不替代法定矿山专项设计与安全审批文件。现场施工须严格遵照现行《煤矿安全规程》及矿井专项设计规程执行。
