ZYWL-15000DS型履带式全液压定向钻机技术解析与应用前景

ZYWL-15000DS千米大功率定向钻机关键技术解析与瓦斯抽采实战指南

00

工程导语:大功率定向钻探的核心价值

一句话回答: ZYWL-15000DS型煤矿用履带式全液压定向钻机是针对深部硬岩与千米级抽采工程研发的大功率定向钻探重装,额定输出扭矩达 15000 N·m,最大给拔力达 450 kN,结合专利大行程给进油缸与随钻测量系统,有效化解坚硬煤岩钻进阻力大、长钻孔排渣难与卡埋钻风险,为矿井瓦斯超前抽采与防突卸压提供核心装备保障。

随着煤矿安全生产要求的不断提高和智能化开采技术的快速发展,定向钻探技术在煤矿瓦斯抽采、防突卸压、注浆防灭火等关键领域发挥着越来越重要的作用。ZYWL-15000DS型设备以其卓越的技术性能和先进的智能化功能,正在成为现代煤矿企业提升瓦斯综合治理与安全生产水平的标志性重装。本文将深入解析该设备的核心技术特点、智能化验收标准以及在现场工程中的应用实效。

01

设备概述与地质工况技术规格

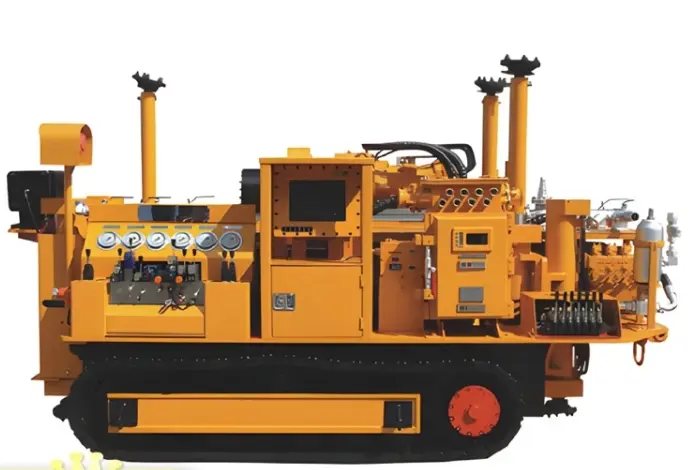

ZYWL-15000DS型煤矿用履带式全液压定向钻机是专门针对煤矿井下复杂地质条件设计的高端大功率定向钻探设备,主要用于煤矿井下大直径顺煤层瓦斯抽采孔、高抽巷顶板走向长钻孔、注浆防灭火孔、煤层高压注水孔、探煤层厚度孔、防突卸压孔、防治水探放钻孔以及地质构造勘探孔等各类定向钻孔的高精度施工。

适用地质条件

该钻机适用于岩石坚固性系数 $f \le 10$ 的各种煤层、夹矸及坚硬砂岩岩层,能够有效应对煤矿井下复杂多变的断层破碎带与坚硬顶板地质环境。通过优化的转速与给进配比控制系统,可在不同硬度的岩层中实现高效、精准的定向钻进作业。

作业环境空间要求

钻机为履带自走式一体化紧凑设计,可独立行走、原地转弯,适应矿井辅助运输与狭窄巷道空间:

  • 巷道净高:要求 $\ge 3.0$ m,确保动力头起升倾角调节与人员立姿安全操作;
  • 巷道净宽:要求 $\ge 4.5$ m,满足机身稳定展开与长钻杆起吊装卸作业空间;
  • 巷道断面:要求 $\ge 12.0\text{ m}^2$,保证作业区充足的通风降温与排渣泥浆循环。

主要配套工程系统

该钻机配备了完整的成套定向钻探作业系统,关键组件包括:

  • 孔底马达:采用高扭矩螺杆马达,提供强劲的孔底直接切削动力,适应硬岩定向钻进;
  • 矿用防爆随钻测量装置(MWD):实时监测钻孔倾角、方位角与工具面角,通过泥浆脉冲或电磁信号实时回传;
  • 高强度定向钻杆:采用高韧性合金钢抗扭抗弯专用双密封钻杆系统;
  • 集成智能电液控操作台:支持远距离遥控行走与钻进,降低司钻人员井下一线风险。
ZYWL-15000DS钻机系统组成
图1:ZYWL-15000DS型钻机主要系统组成与井下设备拓扑示意图
02

核心结构与力学性能优势

ZYWL-15000DS型钻机在机构设计上充分吸收了深部高应力矿井长钻孔施工的工程经验,通过多项专利技术的融合,实现了机械能效与安全防护的双重突破:

1. 专利技术给进油缸系统

钻机给进机构采用长行程复合液压油缸,是其最突出的机械结构亮点之一:

  • 紧凑型机身构架:整机长度显著缩短,降低调车与倒运难度,极大节省井下作业空间;
  • 大行程有效行程:油缸行程大,动力头后方无闲置空间,空间机械利用率达行业前沿水平;
  • 连续高效给进:油缸单次给进行程可实现连续钻进 1.2 米,大幅减少频繁倒杆辅助时间;
  • 纯钻进时效提升:综合倒杆频次降低约 35%,纯钻进时间占比由传统的 45% 提升至 65% 以上。

2. 强大的给进力与起拔储备

针对深孔与长距离顺层孔可能遭遇的缩径、卡钻与埋钻风险,钻机配置了高承载液压泵组:

  • 大给进力(额定给进力 $\ge 330$ kN):保障大孔径钻头在坚硬岩层及砂岩顶板中具备足够的轴向钻压;
  • 超强起拔力(最大起拔力 $\ge 450$ kN):在孔内发生坍塌、大段煤渣包裹或断层剪切卡钻时,具备强力解卡起拔能力;
  • 动态保压控制:钻进受阻瞬间自动感应并平滑调节系统工作压力,避免钻杆螺纹过扭断裂。

3. 优化的紧凑型结构设计

整机采用模块化分体组装与履带底盘底座集成化设计。行走部与钻进主机紧凑合一,结构重心低,井下大倾角调坡与就位时具备极高的抗倾覆稳定性,无需繁琐打设多根地锚即可稳固开钻。

4. 人性化人机协同操作环境

配置符合人体工程学的人机工程操作台,具备比例微调手柄、全参数数字化液晶显示屏及高清晰度防爆视频辅助监视。司钻人员可通过操控台清晰读取瞬时钻压、扭矩、转速、排渣流量及泥浆泵压曲线,显著降低高强度单班劳动负荷。

5. 快速机动转场能力

全液压驱动高附着力履带行走系统,具备 $\pm 15^\circ$ 爬坡能力与狭小转弯半径,可在泥泞、积水与底鼓巷道内平稳越障,实现工作面之间无牵引自主转场,转场准备时间压缩至 4 小时以内。

6. 15000 N·m 大扭矩切削系统

动力头采用大通孔双马达驱动设计,最大输出扭矩达到 15000 N·m。低速大扭矩输出使大直径钻头($\Phi 200\sim256$ mm)在切削破碎硬岩夹矸时不发生闷车堵转,孔壁成孔光滑规则,极大改善瓦斯抽采管路下入顺畅度。

技术指标项 ZYWL-15000DS 标定值 传统轻型定向钻机对照 工程实战提升点
额定输出扭矩 15000 N·m 4000 ~ 6000 N·m 大直径硬岩扩孔不闷车
最大起拔能力 450 kN 150 ~ 200 kN 孔内强力抗卡与事故处置
连续钻进给进行程 1.2 m 0.6 ~ 0.8 m 倒杆频次降低约 35%
最大成孔深度 1500 ~ 2000 m 500 ~ 800 m 千米级超前长距离瓦斯抽采
最大扩孔开孔孔径 $\Phi 256$ mm $\Phi 120$ mm 单孔抽采纯量提升 40% 以上
钻机性能参数对比
图2:ZYWL-15000DS型定向钻机与传统轻型钻机钻探工效对比示意图
03

煤矿智能化验收标准与技术创新要求

ZYWL-15000DS型钻机不仅在机械动力学上实现了大幅跨越,更全面对接了国家现代煤矿智能化矿井建设评价标准要求:

1. 设备配备齐全性与传感器融合

整机出厂即标配多物理量感知网络:钻机配置孔底马达、防爆随钻测量仪、泥浆流量压力传感器、机身倾角姿态仪与瓦斯浓度超限报警联锁探头,形成井下钻探作业的数字化数据采集闭环。

2. 高度自动化与防超限联锁

控制系统集成自动加卸钻杆辅助机械手联动接口,具备一键式自动拧卸丝扣、钻压自动补偿恒定与扭矩超限自动回退功能。当系统探测到回风瓦斯超限($\ge 0.8\%$)或孔口瓦斯异常喷出时,主机毫秒级自动断电闭锁,杜绝摩擦机械火花隐患。

3. 卡钻/埋钻异常工况应急处置五步法

在千米级长钻孔施工中,如遇地质断层导致钻进阻力异常陡增,司钻团队须严格执行以下五步应急标准化作业程序(SOP):

第一步:立即停转保压,切断进给避免钻头深陷
一旦钻进扭矩急剧突破 14000 N·m 且钻速降至 0,立即停止动力头旋转并锁定给进油缸,维持孔底泥浆泵高压冲洗,严禁强行加大推进力致使钻头死卡。
第二步:调大冲洗液排量,疏通孔底环形排渣通道
将泥浆泵排量提升至额定最大值($\ge 350\text{ L/min}$),通过泥浆压力脉冲探测孔内排渣通畅度,判断卡钻类型属于碎沉煤渣抱钻还是断层泥浆膨胀抱钻。
第三步:随钻测量数据复核,确定卡点精准深度
读取随钻测量系统最后回传的钻孔空间坐标与轨迹曲率,结合钻杆入孔根数精确推算卡点距离孔口的物理深度与倾角状态。
第四步:阶梯式微震起拔,启用 450 kN 储备拉力
启动微转慢动模式,以 50 kN 为一档阶梯递增起拔压力,严禁瞬间施加极限拉力导致钻杆丝扣拉脱,配合反向微动扭矩使钻杆逐步松动脱困。
第五步:全孔回拉扫孔,注浆护壁或调整轨迹
解卡脱困后,将钻头缓慢回拉 30~50 米并全行程反复通扫清孔,若破碎带严重坍塌,须通过钻杆内注入化学固化浆液护壁后再行恢复定向钻进。

4. 精准探测与分析功能

随钻测量系统在钻孔轨迹发生微小偏角($\pm 0.5^\circ$)时即可实现软件端三维空间反演与轨迹预警,司钻人员根据导航偏差角微调孔底马达工具面,实现钻孔完全在煤层最优瓦斯富集层位中“波浪形”精准穿行。

04

四大工程应用场景与实测对账

ZYWL-15000DS型定向钻机在采矿工程一线的主要应用场景涵盖瓦斯抽采、防灭火注浆、防突卸压与隐伏构造探查,其实测指标展现出显著的效能优势:

主要工程应用领域 核心装备技术工法 现场技术实施优势 工程综合实测效能对账
煤矿长距离瓦斯抽采 千米顺层大直径定向钻孔(最大达 256 mm) 孔壁规整、单孔覆盖面积大、抽采管路下入顺畅 单孔抽采纯量较传统孔提升 40% 以上
采空区注浆防灭火 高精度长走向定向钻进至采空区深部浮煤区 钻孔轨迹完全受控,避免偏离目标漏空冒落 注浆材料有效覆盖率较传统浅孔提升 35%
坚硬顶板防突与大孔径卸压 大扭矩强力扩孔大直径孔群交错布置 高强度硬岩切削不卡钻,形成大体积卸压破碎带 工作面应力集中系数显著降低,卸压达标率达 92%
井下超前地质勘探 随钻测量地质雷达与超前钻探精准结合 高精度空间坐标追踪,超前探测断层与含水陷落柱 隐伏地质构造三维探查吻合率较常规探放提升 30%

在陕西榆林神府矿区与山西高瓦斯矿区的多次工程比对实测表明:采用该型钻机施工千米级长钻孔后,单回采工作面所需的抽采钻场数量由原先的 8~10 个压缩至 2~3 个,回采前瓦斯预抽率由 38% 稳步提升至 62% 以上,大幅节省了井下开巷掘进工程量与抽采管网投资成本。

05

行业技术发展趋势与系统融合前景

随着煤炭行业“少人化、无人化、少灾化”顶层目标的推进,以 ZYWL-15000DS 为代表的高端定向钻机正加速向数字化与集群协同方向演进:

1. 装备自主决策与智能防卡演进

未来钻探设备将由“人工遥控”跨越至“自主钻进”:通过融合孔底振动加速度、泥浆回水悬浮固相浓度以及钻速自适应闭环算法,钻机能够自主判断煤岩交界面硬度突变,毫秒级自调节推力与转速,实现卡钻隐患的主动规避。

2. 矿井水资源与碳封存工程拓展

定向钻机的施工领域已由单一的瓦斯治理延伸至矿井深层生态工程:包括利用定向长钻孔实施采空区地下水库帷幕防渗注浆、废弃巷道膏体充填连通注浆管路敷设,以及未来深部煤层 $CO_2$ 矿化封存(CCUS)注气井的高精度成孔施工。

3. 矿山数字化管控系统深度融合

定向钻探数据正在全面接入智慧矿山数字孪生管控平台:随钻测量生成的三维钻孔轨迹实时映射于矿井三维地质模型(BIM/GIS)中,与采掘接续计划、瓦斯微震监测数据无缝叠加,为总工程师决策会审提供高精度的地下透明三维地质支撑。

06

工程总结、延伸阅读与安全合规声明

ZYWL-15000DS型煤矿用履带式全液压定向钻机以其专利油缸系统、15000 N·m 大扭矩输出、450 kN 超强起拔储备以及全生命周期数字化随钻监测,破解了煤矿深部开采瓦斯抽采孔深不足、硬岩扩孔难与卡埋钻故障高的行业瓶颈。它是当前煤矿定向钻探装备的集大成者,更是智慧矿山重大灾害超前治理不可或缺的技术利器。

作为长期扎根矿业信息化与充填开采一线的技术团队,中矿天智与中国矿业大学科研团队将持续追踪重型装备与数字化管控的融合路径,致力于为煤炭企业提供更安全、更高效、更具经济可行性的系统化解决方案。

【工程适用边界与安全合规声明】:本文所载智能开采装备、液压支架电液控、定向长钻孔钻探与机电一体化等技术方案、现场实测指标与工艺参数,均基于特定地质工况与矿井工程实践提炼,属于工程参考控制区间(具体以设备出厂技术协议、现行《煤矿安全规程》及各矿专项工程设计为准),不替代法定矿井初步设计批复与安全设施专项设计。不同矿区地质构造、煤层赋存自燃倾向性、瓦斯等级与围岩富水性差异显著,现场实施须严格遵循国家标准及行业技术规范。
