工程导语:核心矛盾与控制边界

一句话回答: 针对煤矿高浓度煤矸石膏体、粉煤灰覆岩离层注浆与高水材料充填三类截然不同的流体工况,工业充填泵选型绝不能只看样本上的“最大理论排量”,而必须以浆体最大骨料粒径 $d_{\max}$、质量浓度 $C_w$ 与白金汉(Buckingham)沿程总压降 $\Delta P$ 三条硬指标定型:粗骨料高浓度煤矸石膏体($C_w = 76\%\sim83\%$,$d_{\max} \le 15\text{ mm}$,泵压 $8.0\sim16.0\text{ MPa}$)主选 S 摆管双缸液压柱塞泵;细磨粉煤灰/尾砂长距离连续离层注浆($C_w = 62\%\sim72\%$,$d_{\max} \le 2.0\text{ mm}$,连续服役 $>4000\text{ h}$)主选双缸双作用油隔离隔膜泵;井下近距离超高水双液充填或实验室小流量添加剂计量($C_w \le 68\%$,$d_{\max} \le 1.0\text{ mm}$,泵压 $\le 3.0\text{ MPa}$)方可采用偏心单/双螺杆泵。

01

选错一台主力泵毁掉半座充填站:一线常见的三类翻车死穴

在煤矿地面制浆站与井下移动式充填硐室里,工业充填泵承担着把高磨蚀、强碱性、非牛顿宾汉浆体推过数千米无缝钢管的重任。基建招标阶段一旦因为贪图低采购单价或照搬洗煤厂煤泥泵经验选错泵型,投产三个月内就会撞上三类典型的工程死穴:

  1. 拿偏心螺杆泵硬推含砂煤矸石浆,定子橡胶 72 小时烧穿撕裂:偏心螺杆泵依靠金属麻花转子与丁腈橡胶定子之间的过盈啮合形成密封腔。洗选厂压滤煤泥粒径多在 $0.5\text{ mm}$ 以下,螺杆泵尚能应付;一旦换成破碎煤矸石制浆,哪怕混入 $3\%$ 粒径 $2\sim4\text{ mm}$ 的石英砂岩棱角颗粒,高速行星回转的金属转子就会把硬砂岩压嵌进橡胶定子内壁,摩擦生热使橡胶迅速碳化起泡,往往连续运转不到 $72\text{ h}$ 排出压力就从 $2.8\text{ MPa}$ 跌零,现场拆换一根两米长的定子总成就要停工一整班。
  1. 只按清水扬程估泵压、漏算宾汉屈服启动压头,中途憋泵死堵:高浓度膏体静置 $10\text{ min}$ 后内部絮凝网架结构强度翻倍,重新启泵瞬间的启动剪切压降往往是稳态流动摩阻的 $1.4\sim1.7$ 倍。部分矿井在 $2500\text{ m}$ 水平管段上配置了额定最高压力仅 $6.0\text{ MPa}$ 的轻型砂浆泵,正常泵送时勉强维持在 $5.2\text{ MPa}$,遇到交接班短暂停机再开泵直接顶满溢流阀推不动,整条干管析水坐死,不得不拆开上百道自紧抱箍人工掏砂。
  1. 动密封与换向阀组耐磨等级不足,高压返浆拖垮回采接续:煤矸石莫氏硬度常达 $5.5\sim7.0$(富含石英与黄铁矿结核),当泵口工作压力超过 $10.0\text{ MPa}$ 时,若 S 摆管眼镜板与切割环未采用硬质合金堆焊或间隙补偿失效,单次换向冲程中超过 $25\%$ 的高压浓浆会从毫米级缝隙高速倒灌回料斗,像水刀一样在 $150\text{ h}$ 内切穿阀座,不仅每季度耗费数十万元备件费,更直接卡死井下综采充填工作面的“采一充一”循环步距。

把柱塞泵、隔膜泵与螺杆泵三者的机械边界、水力压降核算公式和运维台账彻底算清,是机电副总工与充填站长在招标立项前必须守住的第一道技术关口。相关流变背景可对照大柳塔注浆流体特性设计与煤矸石-粉煤灰膏体充填管道输送阻力。

02

柱塞泵、隔膜泵与螺杆泵的流体通路结构与机械边界

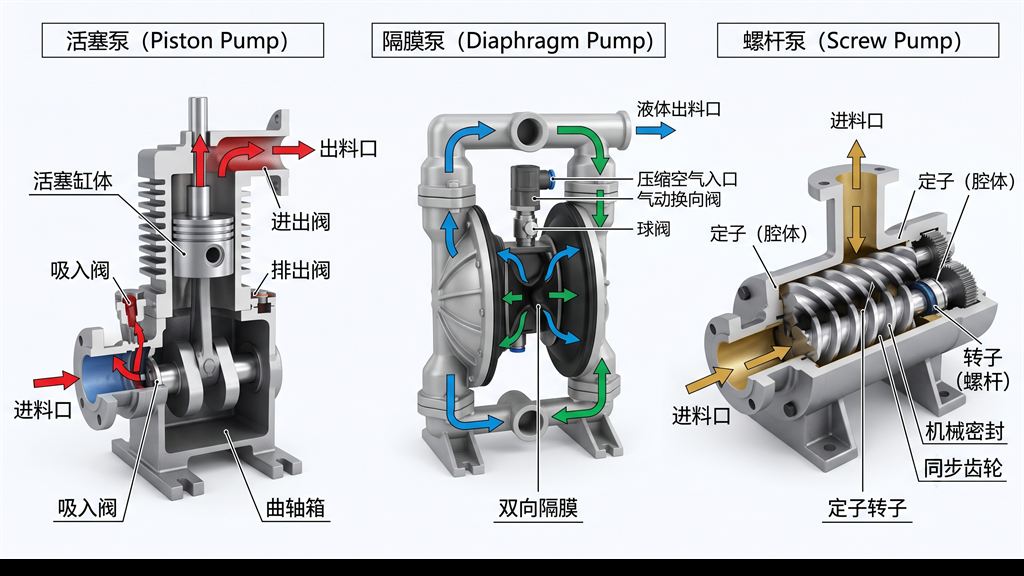

柱塞泵、隔膜泵与螺杆泵内部流体通路及阀组动力结构现场实拍与拓扑解析
图1:高压充填泵站主机流体动力通路、S摆管分配阀与蓄能稳压系统工艺布局

1. S 摆管双缸液压工业柱塞泵(Heavy-Duty Hydraulic Plunger/Piston Pump)

双缸液压柱塞泵由主液压油缸交替驱动两支大口径输送缸活塞做往复吸排运动,进出料通道切换依靠安装在料斗内部的 S 型摆管阀(S-Valve)或闸板滑阀 完成:当左缸后退从料斗大敞口吸入粗骨料膏体时,摆管摇摆油缸在 $0.25\sim0.35\text{ s}$ 内将 S 管进料端精准摆向右缸出口,右缸前进将膏体直接压入主输送管。

  • 核心优势:流道通径大($\Phi 150\sim\Phi 230\text{ mm}$ 无狭窄单向球阀卡阻),可顺畅泵送最大粒径 $d_{\max} \le 15\text{ mm}$、质量浓度 $78\%\sim83\%$、坍落度 $180\sim240\text{ mm}$ 的粗骨料煤矸石膏体;额定工作压力覆盖 $8.0\sim16.0\text{ MPa}$,单机排量可达 $60\sim180\text{ m}^3/\text{h}$。
  • 固有短板与改进:往复换向瞬间存在 $0.2\sim0.4\text{ s}$ 流量断续脉冲,需在液压主回路配置大容积氮气皮囊蓄能器,并采用三缸或四缸差相并联技术将出口压力脉动压制在 $\pm 8\%$ 以内;眼镜板、切割环与橡胶混凝土活塞属于周期性耗材,每运行 $300\sim450\text{ h}$ 需点检补偿间隙。

2. 双缸双作用油隔离隔膜泵(Oil-Isolated Diaphragm Pump)

油隔离隔膜泵在往复活塞与磨蚀性矿浆之间增设了一道高弹性丁腈/聚氨酯复合橡胶隔膜腔:活塞只在洁净液压传动油腔内往复运动,通过油压均匀推动隔膜鼓胀与收缩,配合进出口锥形单向球阀(或橡胶锥阀)完成吸浆与排浆。

  • 核心优势:矿浆与活塞杆、缸套动密封彻底物理隔离,主传动端几乎零磨蚀,隔膜片寿命普遍长达 $3500\sim6000\text{ h}$,单向锥阀阀座寿命亦可达 $1500\sim2500\text{ h}$,非常适合神东、大海则等千万吨级矿井地面覆岩离层注浆站执行全天候 $24\text{ h}$ 连续细浆压注(工程造价背景详见大海则覆岩离层注浆规模与造价)。
  • 刚性禁用红线:进出口单向锥阀在闭合瞬间对粗硬颗粒极其敏感!一旦浆体中混入 $>2.5\text{ mm}$ 的粗矸石颗粒,锥阀阀芯闭合时会被石粒垫住形成高压刺流沟槽,半小时内即可冲毁阀座密封线;且当料浆浓度高于 $75\%$(高屈服膏体)时,自吸阻力过大易导致隔膜抽瘪气蚀。因此隔膜泵严禁用于粗骨料膏体充填,仅限细磨矸石粉或电厂粉煤灰悬浮浆体($d_{\max} \le 2.0\text{ mm}$,$C_w \le 72\%$)。

3. 偏心转子单/双螺杆泵(Progressive Cavity Screw Pump)

依靠合金钢螺旋偏心转子在双头螺旋弹性橡胶定子内作行星回转,形成一连串互不连通的恒容密封腔将浆体轴向平推输出。

  • 核心优势:流量与转速严格成线性正比,输出平顺无脉动,机身细长低矮(高度常 $<1.1\text{ m}$),便于安放在断面受限的井下顺槽移动式注浆车上,适合输送零粗骨料的超高水材料 A/B 单液浆、水泥-水玻璃注浆液或聚羧酸减水剂母液。
  • 刚性禁用红线:单级定子承压仅 $0.6\text{ MPa}$,即便四级串联最高额定工作压力一般也不超过 $3.0\sim3.5\text{ MPa}$;严禁干运转(断浆干磨 $30\text{ s}$ 即烧毁定子),严禁泵送粒径 $>1.0\text{ mm}$ 的棱角矸石砂浆。
03

宾汉流体水力压降核算与泵站额定功率匹配模型

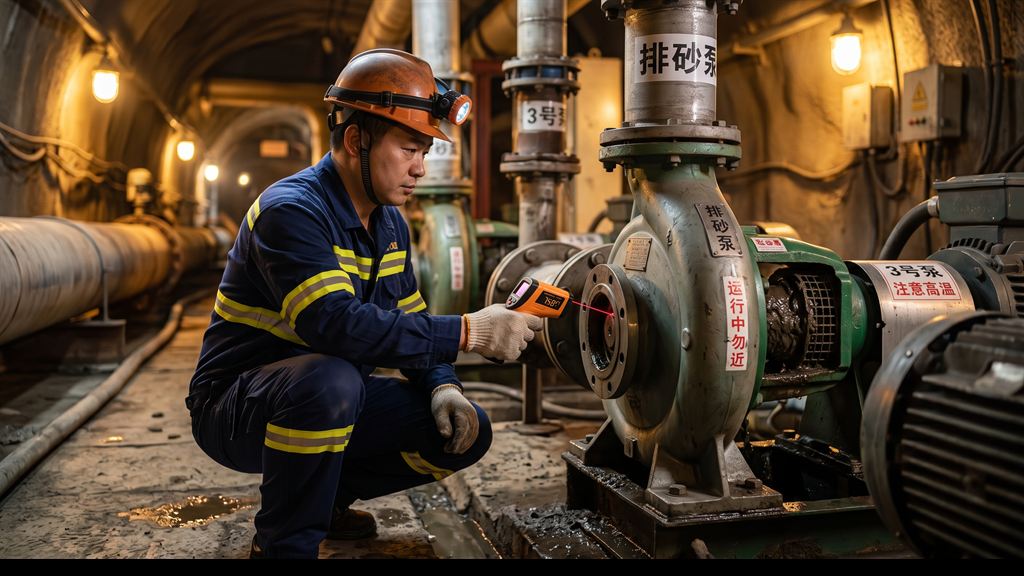

井下充填站高压管路分流阀组旁侧冷却水及隔膜压力变送安全监测现场
图2:充填管网分流阀组、旁侧轴封冷却水回路及抗震隔膜压力变送监测现场

1. 直管沿程摩阻与弯头局部阻力总账计算

煤矸石膏体与高浓度粉煤灰浆体均服从宾汉塑性流变规律。在内径为 $D$(m)、水平与倾斜折算总长为 $L$(m)、管内平均流速为 $v = 4Q / (3600 \pi D^2)$(m/s,$Q$ 为小时排量 $\text{m}^3/\text{h}$)的无缝钢管内,直管沿程压降 $\Delta P_{\text{line}}$(Pa)采用工程简化的白金汉(Buckingham)方程计算:

$$\Delta P_{\text{line}} = \left( \frac{32 \eta_p v}{D^2} + \frac{16 \tau_0}{3 D} \right) \cdot L$$

式中:$\eta_p$ 为实验室旋转流变仪实测塑性黏度($\text{Pa}\cdot\text{s}$);$\tau_0$ 为动态屈服剪切应力(Pa)。在此基础上,整条管线还包含井口变径管、$90^\circ$ 大曲率耐磨弯头与井下顺槽分流三通阀引起的局部压降 $\Delta P_{\text{local}}$,工程设计按沿程摩阻的 $12\%\sim18\%$ 计取(即局部阻力系数 $\zeta_{\text{eq}} = 0.15$)。

2. 主充填泵额定排出压力与电机驱动轴功率校核

考虑地面至井下采空区(或钻孔离层带)的垂向高差 $H_v$(m,向下自流助推取正值补偿,向上仰角爬坡取负值增阻)以及孔底离层终压(或工作面充填袋背压)$P_{\text{end}}$,所选充填泵的持续额定工作压力 $P_{\text{pump}}$ 必须满足以下不等式:

$$P_{\text{pump}} \ge K_s \cdot \left[ (1 + \zeta_{\text{eq}})\Delta P_{\text{line}} + P_{\text{end}} - \rho_s g H_v \right]$$

同时,为防止短暂停泵再启动时因浆体触变凝胶(静态屈服应力 $\tau_{0,\text{static}} \approx 1.5 \tau_0$)推不动管内浆柱,泵站最大瞬时脱困压力 $P_{\max}$ 还须单独校核冷态启动工况(此时不计立管静压补偿折减或按安全裕度系数 $K_s = 1.35\sim1.50$ 校核)。确定 $P_{\text{pump}}$(MPa)与目标排量 $Q$($\text{m}^3/\text{h}$)后,驱动主电机装机功率 $N_{\text{motor}}$(kW)按容积效率 $\eta_v$(柱塞泵取 $0.82\sim0.88$,隔膜泵取 $0.90\sim0.94$)与机械-液压总效率 $\eta_m$(取 $0.78\sim0.84$)核算:

$$N_{\text{motor}} = \frac{P_{\text{pump}} \cdot Q}{3.6 \cdot \eta_v \cdot \eta_m} \cdot K_p$$

式中电机功率备用系数 $K_p$ 取 $1.15\sim1.25$。例如:排量 $Q = 120\text{ m}^3/\text{h}$、持续额定泵压 $P_{\text{pump}} = 10.0\text{ MPa}$ 的工业双缸液压柱塞泵,按 $\eta_v = 0.85$、$\eta_m = 0.80$、$K_p = 1.20$ 计算,需配置装机总功率 $N_{\text{motor}} \approx 588\text{ kW}$(工程上通常采用 $2 \times 315\text{ kW}$ 双主油泵电机组互备并联,单台电机检修时仍能维持 $50\%$ 排量低速保通管路,严防管内坐浆死堵)。

04

三大主力充填泵全维度选型对账与耐磨总成配置

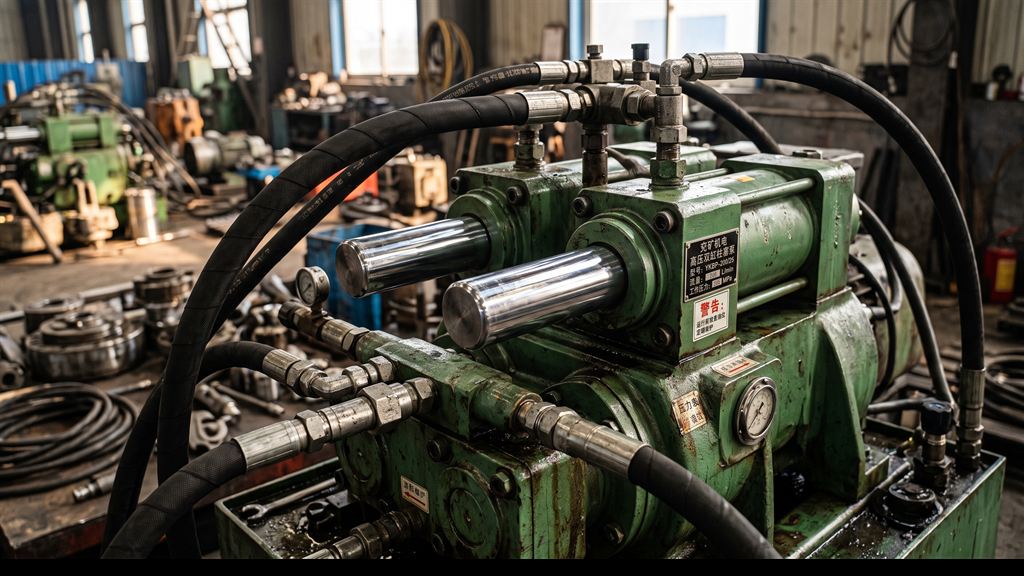

高排量工业双缸液压柱塞泵动力系统与耐磨输送活塞缸体特写
图3:地面充填站重型双缸液压柱塞泵主油缸、水冷洗涤室与S摆管阀箱实拍

1. 柱塞泵、隔膜泵与螺杆泵九维工程参数对账表

核心对比指标 S摆管双缸液压柱塞泵 油隔离双作用隔膜泵 偏心转子单/双螺杆泵 机电选型刚性判据
允许最大骨料粒径 $d_{\max}$ $\le 15.0\text{ mm}$(流道敞开通过性强) $\le 2.0\text{ mm}$(严防锥阀垫粒刺穿) $\le 1.0\text{ mm}$(严防硬粒撕裂橡胶定子) 粗骨料矸石膏体只能选柱塞泵
持续额定工作压力 $8.0\sim16.0\text{ MPa}$(超高压) $6.0\sim12.0\text{ MPa}$(中高压) $1.2\sim3.5\text{ MPa}$(中低压) 运距 $>2000\text{ m}$ 淘汰螺杆泵
单机额定排量区间 $40\sim180\text{ m}^3/\text{h}$ $50\sim280\text{ m}^3/\text{h}$ $5\sim45\text{ m}^3/\text{h}$ 千万吨矿井主站宜“两用一备”
适配浆体质量浓度 $C_w$ $75\%\sim83\%$(高浓膏体/似膏体) $58\%\sim72\%$(两相细粉悬浮浆) $45\%\sim68\%$(均质高水/水泥净浆) $C_w > 75\%$ 时隔膜泵自吸困难
出口压力脉动幅值 $\pm 8\%\sim15\%$(需蓄能器+差相抑制) $\pm 5\%\sim8\%$(空气包稳压平缓) $\le \pm 1.5\%$(连续容积平推无脉动) 柱塞泵出口管卡须每 $3\text{ m}$ 锚固
核心涉浆易损件寿命 $350\sim500\text{ h}$(眼镜板/切割环/活塞) $3500\sim6000\text{ h}$(隔膜片);阀座 $2000\text{ h}$ 净浆 $1800\text{ h}$;含砂矸浆 $<80\text{ h}$ 离层细浆连续压注隔膜泵运维最省
单次更换易损件停机耗时 $1.5\sim2.5\text{ h}$(快拆式活塞与切割环) $4.0\sim6.0\text{ h}$(吊装阀箱或排油换膜) $2.0\sim3.5\text{ h}$(拔出长定子筒) 主站必须配双泵切换清洗歧管
主站房占地与基建投资 占地中等(约 $45\text{ m}^2$/台),投资中等 占地大(约 $95\text{ m}^2$/台),采购价高 $1.8\sim2.5$ 倍 占地极小($<10\text{ m}^2$),可装防爆平板车 井下狭小硐室仅限防爆柱塞泵/螺杆泵
最佳矿山工程定位 煤矸石膏体采空区充填、粗粒嗣后充填 地面千米定向孔覆岩离层粉煤灰注浆 井下沿空留巷高水充填、双液添加剂泵 按介质粒径与浓度一键对号入座

2. 高压柱塞充填泵耐磨强化配置清单(招标技术规格书必写条款)

矿方机电部门在编写工业柱塞泵招标技术协议时,绝不能笼统只写“混凝土输送泵”,因为建筑商品混凝土每立方米水泥含量高达 $350\text{ kg}$、润滑极好且间歇工作,而煤矿矸石膏体胶凝材料仅 $120\sim160\text{ kg/m}^3$、棱角尖锐且一开就是连续 $16\sim20\text{ h}$。技术协议必须锁定以下四项矿用重载耐磨配置:

  • 输送缸与柱塞表面强化:输送主缸内壁电镀硬铬层厚度必须 $\ge 300\,\mu\text{m}$,表面显微硬度 $\ge \text{HV } 950$;往复混凝土活塞采用分体快换式聚氨酯复合唇口结构,中间洗涤水箱通入 $\ge 15\text{ L/min}$ 循环冷却乳化水带走摩擦热。
  • 钨钢硬质合金眼镜板与自补偿切割环:眼镜板与切割环摩擦副镶嵌整体烧结 $\text{YG8}/\text{YG11}$ 碳化钨硬质合金块(硬度 $\text{HRA} \ge 88$),由高弹橡胶弹簧与液压背压自动顶紧贴合,确保间隙始终 $<0.2\text{ mm}$,杜绝高压冲程返浆。
  • 双主油泵独立回路与风冷+板式水冷双散热:井下或夏季陕北地面站环温高,液压油箱必须配置板式水冷换热器 + 温控强迫风冷,将抗磨液压油工作油温严格锁死在 $38\sim55\text{ }^\circ\text{C}$ 区间(油温一旦突破 $65\text{ }^\circ\text{C}$,主油封老化漏油率激增 4 倍)。
  • 高低压无扰切换阀块:正常泵送采用“大排量中压接法”,一旦遭遇短暂停机重启或远端爬坡阻力增大,中控一键切换液压差动回路进入“高压小排量脱困模式”(推力提升 $45\%$),避免闷车憋死。
05

SCADA 遥测预警与超压憋泵故障应急处置五步法

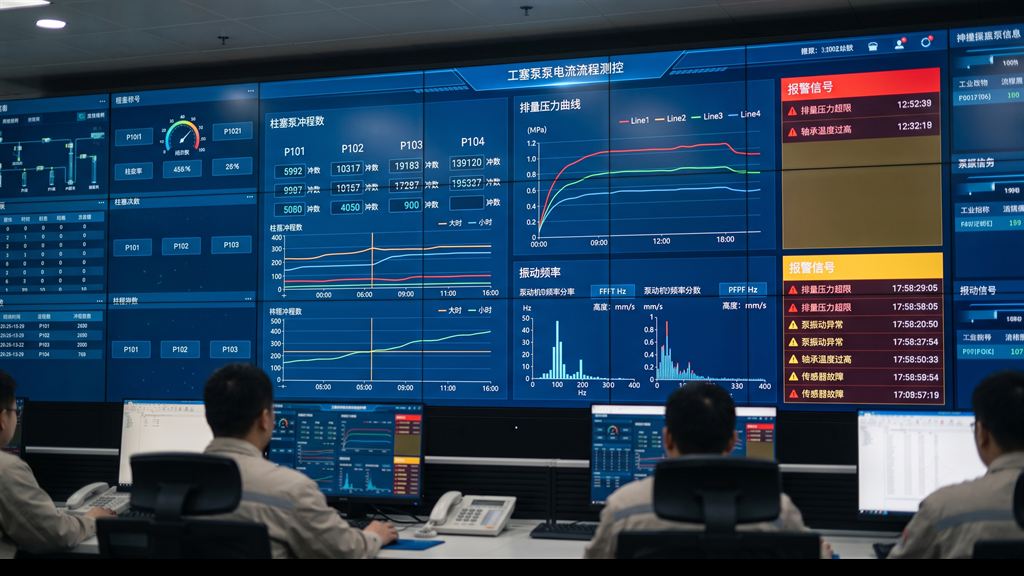

中控调度室实时监测工业柱塞泵冲程频次、排量压力曲线与轴承振动频谱画面
图4:充填站中控室实时监测柱塞泵冲程计数、排量压力曲线与换向振动频谱

1. 泵站在线感知“四参联锁”健康诊断标准

如图4中控台实拍所示,现代化充填泵站不再靠司泵工听声音猜故障,而是通过 PLC 毫秒级采集四组核心运行曲线建立预诊断闭环:

在线监测参量 传感器安装点位 稳态健康区间 黄色预警阈值 红色联锁跳闸阈值 对应的典型机械/管网隐患
出口浆压脉动曲线 S摆管出口齐平陶瓷隔膜表 $5.0\sim9.5\text{ MPa}$ 周期方波 连续 3 冲程爬升 $>11.5\text{ MPa}$ 瞬时冲顶 $\ge 14.5\text{ MPa}$($1.5\text{ s}$ 断主油泵) 远端弯头粗矸沉积架桥或分流阀误关
左右缸换向压差 主液压油缸无杆腔压力表 双缸峰值偏差 $\le 0.6\text{ MPa}$ 单缸压力掉幅 $>20\%$ 单缸打空压、冲程时间差 $>1.2\text{ s}$ 单侧活塞唇口撕裂漏浆或 S 阀摆动不到位
主油箱油温与液位 液压站回油滤芯旁 PT100 油温 $38\sim55\text{ }^\circ\text{C}$,液位 $>2/3$ 油温 $>58\text{ }^\circ\text{C}$ 或压差发讯报警 油温 $\ge 68\text{ }^\circ\text{C}$ 或液位跌破下限 冷却水断流、溢流阀内泄发热或高压爆管
摆缸轴承振动与温升 S管大轴座三轴加速度计 振动速度有效值 $\le 4.5\text{ mm/s}$ 振动 $4.5\sim7.1\text{ mm/s}$ 振动 $>11.2\text{ mm/s}$ 或轴温 $>75\text{ }^\circ\text{C}$ 摆管大轴铜套失脂干磨或黄油泵断供

2. 高压泵送超压憋泵与阀室卡阻应急处置五步法

第一步:超压 $1.5\text{ s}$ 液压联锁停泵与安全禁区隔离应急处置

当泵出口陶瓷隔膜变送器读数瞬时飙升至 $14.5\text{ MPa}$ 红线时,PLC 在 $1.5\text{ s}$ 内卸荷主油泵电磁溢流阀;现场班组长立即清空泵出口 $5\text{ m}$ 范围内人员,严禁在带压状态下敲击抱箍或反复点动正泵硬顶。

第二步:点动反泵 2~3 个冲程抽回阀口卡阻骨料应急处置

确认主干管未破裂后,在集控台切换“反泵(Reverse Pumping)”模式运行 $2\sim3$ 个完整冲程,利用主缸吸力将卡死在出口变径锥管处的粗矸石团抽回料斗搅拌打散,同时观察出口压力表是否回落至静压水平。

第三步:远程开启泵口旁通泄压阀导流至事故池应急处置

若反泵后干管残余背压仍高于 $4.0\text{ MPa}$,通过液压远程控制柜缓慢开启泵出口高压旁通球阀(支管直通站内事故排浆池),待泵口与立管上口压力表双双归零并停稳 $60\text{ s}$ 后,方可派维修工进入管廊排查。

第四步:声学敲击与分段压降定位拆扣疏通应急处置

结合沿线每隔 $500\text{ m}$ 压力变送器压差跳变区间(高压侧至零压侧之间即为死堵段),维修工用铜锤轻敲管壁——声音清脆为空管/稀水段,声音沉闷发实处即为析水砂塞核;拆开该段自紧抱箍,接入工作压力 $\ge 20\text{ MPa}$ 的移动式高压水射流清洗枪打散砂塞。

第五步:双泵切换清水循环洗管与眼镜板间隙复测应急处置

排堵合拢抱箍后,严禁直接进浓膏体!先用备用泵以 $60\text{ m}^3/\text{h}$ 大流量压注清水冲刷全管线 $15\text{ min}$,直至井下工作面出清澈洗管水;同时停电锁死故障主泵,用塞尺复核眼镜板与切割环间隙($>1.5\text{ mm}$ 立即拧紧异形螺母补偿或更换合金环),再按“清水 $\rightarrow$ 引浆砂浆 $\rightarrow$ 正常膏体”三阶时序恢复生产。

详细的千米管网反冲洗配置可同步参阅煤矸石膏体充填管路防堵关键技术。

06

神木 600 万吨矿井“螺杆泵改双缸柱塞泵”脱敏对账案例

矿井机电总工程师组织采充技术人员会审充填泵站高压输送水力学参数蓝图
图5:矿井机电总工与中矿天智工程团队联合会审泵站选型水力计算书与改造台账

1. 脱敏工程背景与早期选型踩坑实录

陕北神木某核定产能 $600\text{ 万 t/a}$ 现代化矿井(经脱敏处理),地面智能干选车间每年副产约 $45\text{ 万 t}$ 硬质砂岩与炭质泥岩混合煤矸石。一期制浆充填站建设时,某非矿山专业总包商沿用市政污泥泵经验,采购了 2 台大排量偏心单螺杆泵(设计压力 $3.2\text{ MPa}$,排量 $75\text{ m}^3/\text{h}$),企图将破碎磨细后的矸石浆体通过 $2150\text{ m}$ 管路送入井下采空区。

投运首月即爆发严重水土不服:由于神木煤系顶板细砂岩石英含量高,双齿辊加球磨后仍有约 $4.5\%$ 粒径在 $2.2\sim3.5\text{ mm}$ 之间的硬质棱角砂粒。螺杆泵丁腈橡胶定子平均运转 $68\sim75\text{ h}$ 即被硬砂粒犁出深槽并烧焦脱胶;更致命的是,当浆体质量浓度提升至 $73\%$ 以上时,沿程摩阻突破 $3.6\text{ MPa}$,螺杆泵内泄急剧放大、出口流速跌破临界不沉降流速($<1.1\text{ m/s}$),每周平均发生 3 次主干管沉砂堵管,充填站被迫降浓至 $68\%$ 稀浆勉强维持,井下采空区泌水泛滥。

2. 泵站重构方案与运行半年硬核对账

经矿机电副总工组织专项会审(如图5所示),技术团队彻底淘汰一期螺杆泵,改扩建为 2 台工业重载 S 摆管双缸液压柱塞泵(一用一备,单机额定排量 $120\text{ m}^3/\text{h}$,最高额定出口压力 $12.0\text{ MPa}$,双主电机总功率 $2 \times 160\text{ kW}$,配 $\text{YG11}$ 钨钢眼镜板与 $40\text{ L}$ 氮气囊蓄能器组),并加装泵口高低压气水联动反洗歧管。连续工业运行 6 个月后的全口径财务与生产对账如下:

核心考核指标 改造前(偏心螺杆泵方案) 改造后(重载双缸柱塞泵方案) 工程与经济改善实效
允许入泵骨料粒径 $d_{\max}$ 要求 $<1.0\text{ mm}$(被迫过度细磨耗电) 放宽至 $\le 10.0\text{ mm}$(省去高耗能湿式球磨) 吨矸破碎制浆电耗下降 $6.8\text{ kWh/t}$
稳定运行质量浓度 $C_w$ $68\%\sim70\%$(稀浆泌水率 $>14\%$) $80.5\%\sim81.8\%$(致密不离析膏体) 采空区硬化体压缩沉降率由 $8.0\%$ 降至 $1.8\%$
主干管沉砂堵管频次 平均 $3\text{ 次/周}$(每次抢修 $5\sim9\text{ h}$) 连续 180 天 $0\text{ 次}$ 死堵 彻底解除对综采工作面推进接续的掣肘
涉浆核心易损件寿命 定子橡胶 $72\text{ h}$ 报废(单件 $1.85\text{ 万元}$) 钨钢眼镜板与活塞 $410\text{ h}$ 预防性换件 年化泵站备件与维修直接成本削减 $64\%$
年均实际消纳煤矸石量 折合年化仅 $8.5\text{ 万 t}$(长期停机检修) 稳定达产 $38.6\text{ 万 t/a}$ 每年节约矸石外排处置与环保税支出超千万元

说明:上表为该脱敏矿井实测运行台账统计,具体矿井的排量、泵压等级与备件消耗周期受矸石石英含量、垂直高差倍线及胶凝配比影响,立项阶段需按矿井实测流变参数单独校核。

3. 在线测算入口

💡 在线工程评估

煤矿充填规模与效益实时评估小工具

按您矿井实际核定产能与矸石产出率滑动滑块,实时测算消纳量、泵站小时排量需求、环保节税额与静态回收周期:

不同充填路线的投资对比可延伸阅读榆林膏体与高水材料充填成本全对账及覆岩离层注浆极限泵压与安全控制。

07

常见问题解答 FAQ

Q1:同样是输送 120 m³/h 的浆体,为什么油隔离隔膜泵比液压柱塞泵贵一倍多,什么情况下才值得上隔膜泵?

答:油隔离隔膜泵包含庞大的隔膜油腔室、精密补油排油伺服阀、大体积稳压空气包及四组重型锥阀箱,钢材耗量与加工精度远高于 S 阀柱塞泵,单机采购与厂房土建总造价通常是同排量柱塞泵的 $1.8\sim2.5$ 倍。只有当矿井采用地面定向钻孔覆岩离层注浆工艺、浆体全部为球磨细粉或电厂粉煤灰(粒径严格 $\le 2.0\text{ mm}$、浓度 $60\%\sim70\%$)且要求连续数月每天 $20\text{ h}$ 以上不间断压注时,隔膜泵 $4000\text{ h}$ 免换隔膜的超高可用率才能在 $1.5\sim2$ 年内省回设备差价;若输送的是粗骨料煤矸石膏体($d_{\max} = 10\sim15\text{ mm}$),隔膜泵锥阀会天天卡石刺穿,不仅不省钱反而根本无法运行,必须选用 S 摆管液压柱塞泵。

Q2:充填站主泵配置“一用一备”是不是浪费预算,只买一台大泵行不行?

答:绝对不行,这是血泪教训换来的铁律。高浓度水泥-煤矸石膏体具有强烈的水化凝结时效(初凝窗口通常仅 $3\sim5\text{ h}$,停流静置 $30\text{ min}$ 即严重析水沉降)。若站内只有单台主泵,一旦主泵突发液压爆管、电磁换向阀卡滞或活塞脱扣,在没有第二台备用泵立即通过切换歧管压入高压清水顶空主干管的情况下,全长 $3000\text{ m}$ 钢管内重达近百吨的膏体会在 $2\text{ h}$ 内整体凝固报废,光更换整条无缝钢管的损失就超过一台备用泵的采购价。因此任何胶结膏体充填站必须配置“一用一备(或两用一备)+ 共用高压清水顶管歧管”。

Q3:双缸柱塞泵工作时出口管道剧烈抖动、管卡螺栓经常震断,怎么根治?

答:管道剧烈晃动源于两个叠加诱因:一是 S 摆管换向瞬间排量跌零引发液柱断续水击,二是立管段倍线过小($N < 3.5$)出现不满管空化水锤。根治措施分三步:① 每班开泵前检查液压回路氮气蓄能器预充氮压力,必须保持在平均工作油压的 $60\%\sim65\%$(氮气漏光后蓄能器即完全失效);② 优先选用四缸差相并联柱塞泵或在泵出口 $5\text{ m}$ 处加装阻尼稳压缓冲罐;③ 泵房出口前 $30\text{ m}$ 及所有 $90^\circ$ 弯头两端必须采用重型双耳抱箍配合 C25 混凝土抗推镇墩刚性锁死,严禁用轻型吊链悬吊高压干管。

Q4:怎么在不停机拆泵的前提下,提前判断柱塞泵眼镜板和活塞已经磨损到极限?

答:一线司泵工可通过三个显性征兆精准预判:① 看水箱浑浊度:打开柱塞与主油缸之间的洗涤水箱盖,若循环冷却水在换水后 $15\text{ min}$ 内迅速变成浓稠灰黑色泥浆,说明橡胶混凝土活塞唇口已被磨穿漏浆,当班停泵后必须更换活塞;② 听换向刺流声与算容积效率:若主油缸每分钟冲程次数未变,但电磁流量计(或工作面实际进浆量)比新机标定值下跌超过 $18\%$,且料斗内在高压推浆瞬间听到沉闷的“嘶嘶”高压射流撞击声,说明眼镜板与切割环间隙已超 $1.5\text{ mm}$ 发生严重内返浆;③ 测单缸换向油压峰值:双缸油压表读数一高一低相差 $>1.8\text{ MPa}$,低油压侧即为泄漏侧。

Q5:井下移动式近距离充填硐室空间只有 4.5m 宽、3.2m 高,选什么泵最合适?

答:井下硐室受防爆规范(整机须持矿用产品安全标志 MA 煤安证、隔爆型防爆电机 Ex d I Mb)、起吊高度及散热通风三重约束,严禁直接把地面敞开式建筑泵搬下井。对于沿空留巷柔模混凝土或巷旁支护($d_{\max} \le 10\text{ mm}$,运距 $<800\text{ m}$),应选用矿用隔爆型履带式/滑撬式低矮双缸液压充填泵(机身高度 $\le 1.65\text{ m}$,带闭式水冷油箱);对于超高水材料双液充填(无骨料净浆,运距 $<1000\text{ m}$),可选用两台同轴联动的矿用防爆定量柱塞注浆泵或双螺杆泵,确保 A/B 浆液严格按 $1:1$ 体积比同步输出。

08

技术决策与现场落地行动清单

📋

行动清单 1:招标立项前完成“三参数定泵型”水力计算书

  • 取本矿真实破碎矸石与粉煤灰样,先测清最大粒径 $d_{\max}$、目标质量浓度 $C_w$ 及旋转流变仪 $\tau_0 / \eta_p$,杜绝在未测流变本构前盲目发标采购泵机;
  • 按白金汉公式核算全管线最远采区工作面的沿程摩阻 + 局部阻力 + 冷态触变重启裕度($K_s = 1.35\sim1.50$),书面锁定主泵持续额定工作压力、双电机互备功率及“一用一备 + 清水顶管歧管”拓扑。
📊

行动清单 2:技术规格书锁死四项矿用耐磨与在线传感配置

  • 柱塞泵技术协议明确写入:输送缸镀硬铬 $\ge 300\,\mu\text{m}$、$\text{YG11}$ 碳化钨合金眼镜板切割环、板式水冷+风冷双温控(油温锁死 $\le 55\text{ }^\circ\text{C}$)、氮气蓄能器及高低压差动切换阀;
  • 泵口必须标配齐平陶瓷隔膜压力变送器(联锁 $14.5\text{ MPa}$ $1.5\text{ s}$ 断主油泵)、洗涤水流量计($\ge 15\text{ L/min}$)与自动集中锂基脂润滑泵(每冲程自动向 S 管大轴注脂)。
💬

行动清单 3:固化机电班日检六项与超压排堵五步规程

  • 机电班每班交接严格核销:液压油位与油温、氮气囊预充压、洗涤水清澈度、自动黄油罐余量、眼镜板紧固间隙(每周塞尺测一次)、旁通泄压球阀启闭灵活性;
  • 将“联锁停泵 $\rightarrow$ 反泵抽回 $\rightarrow$ 旁通泄零 $\rightarrow$ 声学定位洗通 $\rightarrow$ 清水洗管复产”五步法制成泵房铝塑板操作规程上墙,每季度组织司泵工实操演练;
  • 如需针对贵矿具体管线倍线与产能核算泵站选型配置单及投资预算表,可联系张洁贞团队开展一矿一策水力校核。
工程适用边界与合规声明:本文所列地质参数、配比区间与经济测算均基于特定矿区工程条件或模型推演,仅供矿方技术选型与前期方案交流参考,不替代具备法定资质设计院出具的矿井专项初步设计、安全专篇及主管部门审批文件。
