中煤陕西大海则煤矿核定生产能力达 2000 万吨/年,年产煤矸石超 150 万吨。面临严峻的生态环保红线与高昂的地面运矸处置费,大海则矿联合中国矿业大学与中矿天智工程技术力量,落地了陕北首个“150万吨/年煤矸石超细立磨覆岩隔离注浆规模化消纳工程”。
大海则煤矿工程地质概况与大宗固废“不出井”顶层约束
陕北榆林作为国家重要能源化工基地,其煤炭年产量已突破6亿吨。随着大海则、小保当、曹家滩等千万吨级特大型现代化矿井的全面达产,大宗工业固废——煤矸石的处置难题日益尖锐。陕西省生态环境厅明确规定,原则上严禁新建永久性地面矸石山;同时榆林市生态环境部门严查跨企业、跨区域违规转移倾倒矸石行为,传统“外运填沟造地”每吨运费与处置费已飙升至55~85元,且面临严格的环保督察问责。
中煤陕西大海则煤矿核定生产能力达2000万吨/年,其主采的侏罗系延安组2号煤层平均厚度达6.8m,属于典型的特厚缓倾斜煤层。矿井掘进矸石与选煤厂重介选矸年产生总量高达150万~180万吨。若采用传统的井下膏体充填开采,由于充填作业与综采割煤在同一采掘空间内交叉作业,直接导致千万吨级大采高综采面的推进速度下降40%以上,吨煤折旧摊销成本激增;而若采用超高水材料充填,高昂的速凝早强特种材料成本(每吨材料成本超1200元)使吨煤充填直接成本突破80元,企业难以实现长期商业化自洽。

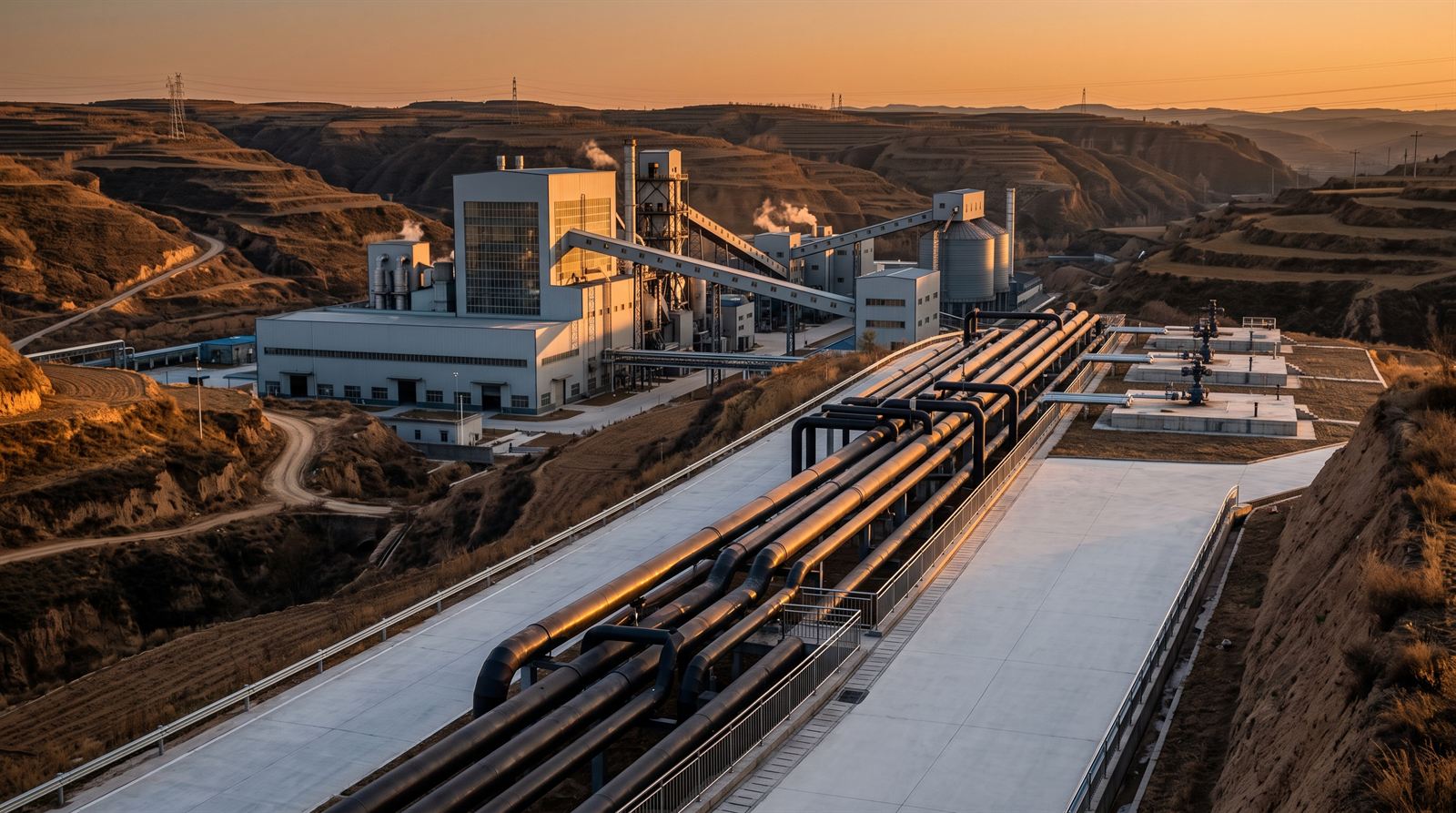

在此背景下,大海则煤矿联合中国矿业大学科研团队与中矿天智工程技术力量,严格按照行业标准《煤矸石覆岩隔离注浆充填技术规范》(T/CACEM 001-2024)与《煤矿膏体充填材料试验方法》(NB/T 51070-2017),创新提出了“地面立式超细研磨原矸制浆、定向深钻孔靶向输送、采空区上方覆岩离层裂隙隔离充填”的成套技术方案。该方案将制浆与注浆作业完全搬至地面工业广场,如图1所示,井口受料仓配备两级重型破碎机与大倾角输送栈桥,与井下采煤在时空维度上实现彻底物理隔离,保障了工作面日进尺15~18m的高效开采节拍。
0.2mm 超细立磨与高浓度原矸制浆核心工艺链
覆岩隔离注浆能否长距离(地面至井下离层带管长通常超1200m)稳定承压输送,核心瓶颈在于矸石浆体的流变特性与粒度级配。传统球磨机制浆能耗高达每吨矸石22~28度电,且研磨粒径分布不均,粗颗粒(>0.5mm)易在垂直管道底部弯头处发生离析沉降引发剧烈堵管。大海则示范工程突破性引进了大吨位立式辊磨制浆系统,实现了原矸高效破壁与微米级超细研磨,如图2所示。
工艺流程包含“三级破磨+流态重构”:井下排出的掘进毛矸与洗选矸石先经齿辊式破碎机一次破碎至粒度 $\le 25\text{mm}$,进入缓冲料仓后经变频皮带机定量喂料至立磨机。在立磨机研磨腔内,耐磨辊轮在高压液压加载下对矸石料层实施剪切与碾压挤碎,热风动态分级选粉机实时分选,确保研磨成品的颗粒级配曲线符合宾汉流体长距离输送要求:粒径小于0.2mm的细粉含量达到85%以上,其中小于0.075mm(200目)的超细颗粒占比超过45%。
| 物性与流变测试指标 | 大海则工程设计基准值 | 行业标准推荐范围 (T/CACEM 001) | 对输送与充填效果的影响 |
|---|---|---|---|
| 浆体质量浓度 | 74.5% ~ 77.0% | 72% ~ 78% | 确保析水率低且具备足够抗压承载固化能力 |
| 水灰比 (固水比) | 1.18 ~ 1.25 : 1 | 1.10 ~ 1.30 : 1 | 保障宾汉流体流态,避免析水离析或流动阻力激增 |
| 塑性粘度 (Plastic Viscosity) | 0.35 ~ 0.48 Pa·s | 0.30 ~ 0.55 Pa·s | 阻力平稳,垂直重力自流减压,磨损率降低30% |
| 屈服应力 (Yield Stress) | 42 ~ 58 Pa | 35 ~ 65 Pa | 停泵静置2小时内无硬性分层,便于二次平稳启泵 |
| 2小时泌水率 | ≤ 6.5% | ≤ 8.0% | 防止井下采空区裂隙渗出大量游离水导致排水负担 |

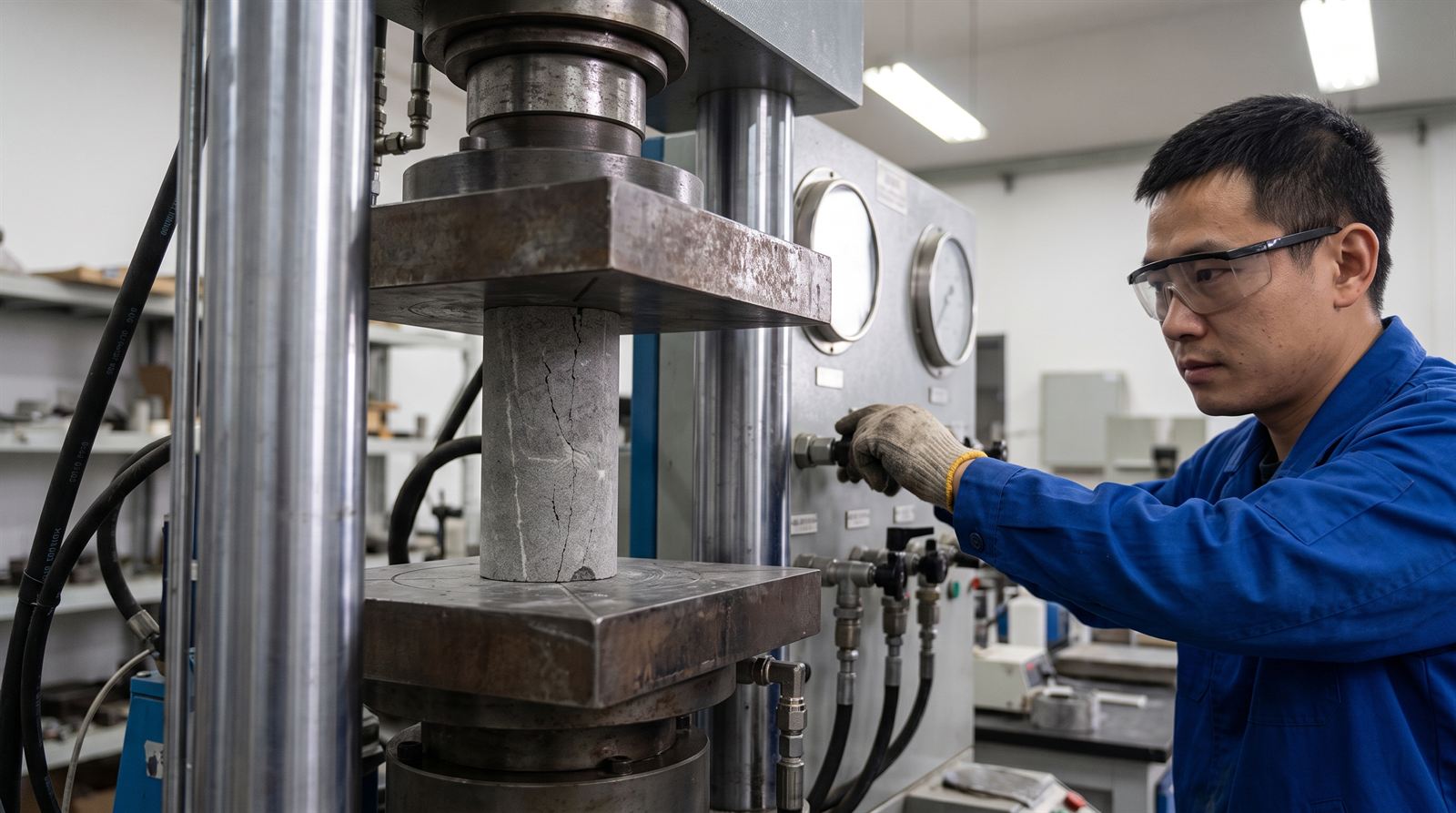

在调浆环节,利用中矿天智智能浓度闭环测控系统,如图3所示,实验室通过激光粒度仪与高精度旋转流变仪高频测定浆体流变特性,配合复合环保降阻分散剂(掺量仅为矸石干基重量的0.15%),将浆体流动度稳定控制在220~240mm之间。制备完成的高浓度均质矸石浆注入地面储浆均质罐中,由低速立式搅拌器持续扰动备用,经高压多缸柱塞注浆泵稳压泵送入孔。
覆岩离层动态发育时空演化与注浆钻孔层位优选
覆岩隔离注浆绝非盲目向地层中压浆,其工程科学核心在于“靶向利用覆岩关键层弯曲悬空产生的空间,将矸石充填其中充当地层微型垫层”。若注浆层位选择过低,处于冒落带之内,高压浆体将直接沿矸石孔隙下窜溃入井下工作面,酿成突泥淹面灾害;若层位选择过高,覆岩已整体均匀下沉闭合,根本无法形成足以消纳百万吨矸石的宏观离层空间。
大海则煤矿地质柱状显示,2号煤层上方赋存有厚度达28~36m的厚层细粒砂岩,岩石单轴抗压强度(UCS)达到65~82 MPa,弹性模量超18 GPa,属于典型的“高位硬厚主关键层”;而在该关键层与下方垮落基岩之间,夹有数层厚度约12m的粉砂岩与泥岩软弱层。当综采面推进时,下部软弱岩层迅速断裂冒落,而硬厚细砂岩关键层则维持大跨度弯曲变形,在两者接触面处诱发强烈的剪切滑移与水平剥离,形成开度达0.3~1.2m、走向延展数百米的暂态离层空腔区。
关键层离层注浆层位判据(T/CACEM 001-2024 条款 5.2): 注浆目标层位距煤层开采顶界面的垂向距离 $H_z$ 必须严格满足 $H_m < H_z < H_f$(其中 $H_m$ 为垮落冒落带极限发育高度,$H_f$ 为导水裂隙带贯穿主关键层高度)。大海则煤矿实测冒落带高度为开采厚度的4.2倍(约28.5m),最终将注浆靶点精准标定在煤层上方 85m ~ 115m 的硬厚砂岩底界离层带内。
注浆钻孔采用“地面S型三维定向水平分支孔”群设计,如图4所示,地面车载大功率定向钻机沿采区走向实施高精度受控钻进。主孔口径为 $\phi 219\text{mm}$,下设 J55 高抗挤套管并全孔固井止浆;水平分支孔沿走向扇形辐射布置,精准穿入离层核心扩张区。注浆时序与割煤推进速度保持高度动态协同:工作面超前推进时离层开始发育,注浆泵排量随采煤进尺同步升频;当工作面推进越过钻孔投影后方60~90m时,离层空间达到理论峰值,实施持续高压注充;推进越过150m后,覆岩进入压实闭合期,注浆压力由初始的4.0 MPa上升至设计终压8.5 MPa,泵量衰减至额定值15%以下,触发智能停泵倒换钻孔。
在地面钻孔井口高压控制总成上,如图5所示,配有25MPa级高压电动防爆切断阀组、电磁流量变送器与耐震压力传感器。双层技术套管采用高标号抗渗水泥固井,严密隔绝第四系萨拉乌苏组含水层,彻底杜绝浆液反窜污染浅层地下水。
注浆钻孔层位优选与泵压安全边界还需结合覆岩离层注浆极限泵压与安全控制的破裂压力验算方法,以及大柳塔注浆流体特性设计中的浆体流变参数标定结果综合确定。
吨矸直接消纳成本 28.5 元全要素对账与投资回收模型
在矿井项目立项决策中,矿长与财务总监最关心的核心是项目的真实经济账。行业内部分早期宣传所谓“吨煤几元钱”往往隐瞒了钻孔折旧或电耗成本。中矿天智团队依照大海则煤矿连续12个月的实际运行对账台账,对百万吨级覆岩隔离注浆的全流程成本进行了严谨的拆解:
| 成本构成科目 | 吨矸消耗定额 | 单价 / 费率基准 | 折合吨矸直接成本 (元/t) | 成本控制工程依据 |
|---|---|---|---|---|
| 破磨电力消耗 | 11.3 kW·h / t | 陕北工业电价 0.60 元/度 | 6.78 | 立磨系统较传统球磨机节电42%,夜间谷电制浆优化 |
| 工业水与减阻剂 | 水 0.35m³ + 药剂 1.5kg | 井下矿井复用水 + 环保添加剂 | 3.15 | 矿井中水全量循环复用零排污费,药剂实现吨浆减阻15% |
| 立磨辊衬耐磨折旧 | 耐磨合金辊套与衬板 | 按研磨10万吨矸石更换一次 | 4.50 | 高铬合金堆焊耐磨材料,延长研磨磨损寿命周期 |
| 人工与日常维保 | 每班4人,三班倒运转 | 人均薪酬福利折算 | 5.57 | 地面中控室全自动无人化值守,仅保留巡检与机修维护 |
| 定向钻孔建安摊销 | 主备钻孔成孔费用摊销 | 每组钻孔消纳80~100万吨矸石 | 8.50 | 采用分支水平羽状定向成孔技术,单孔消纳容量提升1倍 |
| 合计吨矸综合直接消纳运营成本 (元/吨原矸) | 28.50 | 远低于外运倾倒处置费(55~85元/t) | ||
工程技术与成本分母口径说明(OPEX vs TCO):
在矿井充填与覆岩隔离注浆工程技术经济测算中,必须严格区分直接运行成本与全周期综合成本的核算分母:
- 吨煤直接运行成本(OPEX):基准区间为 18.6 ~ 28.5 元/吨原煤(其中超高水材料充填直接材料与运行成本为 18.6 ~ 24.0 元/吨原煤;高浓度煤矸石膏体充填直接运行成本为 22.5 ~ 28.5 元/吨原煤),折合吨矸石直接处理运行成本(OPEX)为 35 ~ 65 元/吨矸石(视破磨细度、输送倍线与泵送添加剂耗量核定)。
- 吨煤全周期综合成本(TCO):基准区间为 55 ~ 85 元/吨原煤,包含地面制浆加压站建设 CAPEX 投资(按 10 年工程折旧)、井上下长距离耐磨管网摊销与现场专业运维费用。
支撑吨矸 28.5 元极低直接运行成本的动力核心,在于地面注浆加压泵站的变频智能调速,如图6所示。泵站配备三台额定排量 $120\text{ m}^3/\text{h}$ 的工业级卧式五缸柱塞注浆泵组,根据离层回压动态自适应输出泵速,避免高压回流无谓电耗,将吨矸注浆动力电耗精准压降至 8.6 度电以内。
根据上述台账测算,年消纳煤矸石150万吨的大海则示范工程,年直接运营开支约为4,275万元。而在收益端:① 免征固废环保税(榆林按35元/吨基准计,含倾倒排污免征额),年直接节省税费5,250万元;② 规避原外运汽车倒运运费与露天堆场土地租赁摊销(按每吨平均节省25元计),年节支3,750万元;③ 充填保护地面建构筑物免受沉陷破坏,释放受护压煤煤柱资源开采净收益超3,000万元。地面制浆站与注浆系统初次建安总投资为2,850万元,项目投产后首个开采年度即实现全额投资静态收回。
井上下协同联动控制与高压管网防堵管应急规程
超长距离高压矸石注浆管网一旦发生浆体沉降固化堵管,重新疏通需投入数十万元甚至造成深钻孔彻底报废。大海则煤矿建立了“地面压力流量前馈响应+井下支架压力与顶板位移反馈”的井上下双向数字联锁闭环系统,将堵管风险控制在行业规范阈值以内。
注浆主管路沿线配置了光纤高频声发射传感器与高精度电磁流量压差计,如图7所示。正常注浆工况下,孔口注浆泵压平稳维持在4.5~8.5 MPa区间;当管道内部某段出现局部微颗粒富集时,由于过流断面收缩,电磁流量计瞬时流量出现微幅下跌而泵压上升速率 $dP/dt > 0.8\text{ MPa/min}$。系统监测到该异常后,PLC自动联动执行中矿天智“防堵管应急处置五步法”:
高压管网防堵与应急反冲洗的完整处置规程见煤矸石膏体充填管路防堵关键技术;泵型匹配可对照煤矿充填高压注浆泵选型实操指南。
地表减沉实测控制与第四系水资源生态保护效果
榆林北部矿区地表广泛覆盖着第四系萨拉乌苏组风积沙与细砂含水层,生态环境极度脆弱。传统垮落冒落采煤法会导致导水裂隙带直接贯通地表,造成区域地下水水位断崖式下降、泉眼干涸与植被沙化。大海则煤矿覆岩隔离注浆工程经过国家级专家组现场实测验收,取得了显著的生态环保与岩层控制成果。
在井下综采工作面,如图8所示,大采高电液控液压支架群搭载顶板压力在线遥测系统,实测覆岩离层充实后,工作面初次来压步距延长32%,周期来压动压系数由1.55骤降至1.12,液压支架立柱安全阀起跳频次下降92%,彻底杜绝了强动压压架与冲击地压隐患。
根据布设在地表观测站的精密水准仪网与合成孔径雷达干涉测量(InSAR)长期实测数据显示(如图9所示):注浆充填工作面上方的地表最大下沉量仅为 286mm,地表下沉系数由常规垮落法的 0.65 压降至 0.088,减沉率达到 86.5%;地表最大水平变形为 $1.4\text{ mm/m}$,最大倾斜值为 $1.6\text{ mm/m}$,整体指标完全满足《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》关于一级保护建筑物的设防变形等级要求,地表民房、高压输电铁塔与乡村公路均未发生开裂损伤。
更为关键的是,地下水位实时遥测孔数据表明,工作面回采后第四系萨拉乌苏组潜水层水位年均降深控制在0.35m以内,且在雨季迅速恢复至自然水位线,证实覆岩硬厚主关键层在注浆体强力托承下未发生贯穿性破裂,成功隔绝了采空区导水通道,达成了“保水采煤、保泉护水、矸石原位封存”的绿色开采愿景。
减沉与保水效果的评价口径可与煤矸石综合充填开采工程实践中的吨矸消纳成本对账、光纤与 InSAR 地表沉陷监测的变形控制指标对照使用。
矿井总工程师常问 FAQ(工程关键疑惑答疑)
答: 完全零干扰。这正是覆岩离层注浆相较于传统井下膏体充填的最大技术优势。全套研磨、调浆、高压加压管网全部布设于地面工业广场,浆体经地面垂直定向深钻孔直接压入采空区上方离层空间,注浆作业与井下采掘通道实现彻底物理分离。大海则综采工作面依然保持日产原煤4.5~5.5万吨、日推进度15~18米的高速运转状态,没有因充填工序产生任何停机等待时间。
答: 并非所有矿井都适宜离层注浆。核心地质准入条件包括三点:① 覆岩层中必须赋存有厚度大于15m的致密坚硬岩层(如厚层粗/细粒砂岩或石灰岩),即具备“高位硬厚主关键层”结构;② 该关键层距开采煤层顶面垂直距离一般需大于开采厚度的4~5倍(通常在60m以上),确保冒落带不破坏关键层下底面;③ 工作面推进长度一般宜大于800m,以保证离层空间有足够充分的时空延展与消纳体积。
答: 浆体在离层封闭密闭环境中,受地温与覆岩缓慢沉降的高静态侧向侧限围压压实,其所含游离水通过孔隙向周边未破裂砂岩渗透吸收,浆体在7~14天内由流态转化为致密坚硬的块状微晶固结体,其单轴抗压强度可达3.5~6.2 MPa。由于主关键层未断裂,该固化体处于三维高围压应力平衡状态,不会发生二次液化溃浆事故。
答: 依据财政部、生态环境部及陕西省相关扶持政策,煤矿需准备四项核心凭证:① 依照《T/CACEM 001-2024》编写并通过省级行业协会或第三方权威机构论证的《煤矸石覆岩注浆充填工程设计与可行性方案》;② 地面制浆流量与核子密度计连续记录的入井消纳计量电子台账;③ 经自然资源部门认可的第三方地表沉陷InSAR或精密水准实测监测报告;④ 具备CMA资质的第三方机构出具的煤矸石浸出毒性分析报告(证明无有害重金属浸出风险)。中矿天智团队可提供全套技术编报与论证辅导服务。
煤矿落地实施建议与工程行动清单
- 调阅矿井钻孔柱状图与三维地震勘探成果,判识上覆主关键层厚度、岩性、单轴抗压强度及抗弯刚度,确定目标离层层位。
- 建立工作面三维力学数值仿真计算模型(FLAC3D),反演不同回采推进速度下离层发育开度、闭合时限与理论容积空间。
- 开展矿井原矸物理化学性质取样测试,测定矿物组分、可磨度指数(HGI)与浸出毒性毒理分析,确认环保合规边界。
- 根据矿井原矸产生率,优先选用立式辊磨制浆系统(单台产能 80~120t/h),配置防尘负压密闭输送系统。
- 定向注浆钻孔优选布置在地面冲积层稳定地段,下设J55以上耐磨防腐无缝钢管,采用高压旋转喷射固井水泥止浆。
- 注浆泵组建议采用变频调速卧式五缸柱塞泵,配置额定排量 $120\text{ m}^3/\text{h}$、额定工作压力 $16\text{ MPa}$,具备低速大扭矩平稳启泵特性。
- 如您矿井正面临排矸场环保管控红线、洗选矸石积压或地表建构筑物压煤难以开采等难题,欢迎联系中矿天智张洁贞团队。
- 我们将携带专业便携流变测试仪器赴现场取样,出具专属《矿井百万吨级煤矸石覆岩隔离注浆工程可行性论证与经济测算报告》。
- 支持联合申请国家绿色矿山示范工程、省部级大宗工业固废综合利用科技项目及专项资金补贴扶持。
