工程导语:核心矛盾与控制边界
一句话回答: 针对神木大柳塔煤矿在黄土高原生态脆弱区与村庄、高压铁塔、输油管线压煤条件下推行矸石覆岩隔离注浆充填所面临的"千米深孔长距离输送易堵管、浆体配比凭经验失控、跑漏浆处置无章法"三大工程死穴,本文以宾汉塑性流体本构方程 $\tau = \tau_0 + \eta_p \cdot \dot{\gamma}$ 为力学底座,给出水灰比 $W/C = 1.15\sim1.25$ 区间的浆体配比设计方法、地面大流量连续制浆与千米深孔安全输送系统选型、全工况故障应急处置五步法与总工 15 项日检清单,使浆体沿程阻力与泵压匹配可算、可核、可验收。
大柳塔千米深孔注浆的流变失控死穴:为什么传统做法必然堵管跑浆?
大柳塔煤矿作为国家级现代化示范矿井,开采规模大、接续快。随着主采煤层持续推进,矿井同时承受两类约束:一是地表建构筑物压煤——矿区上方分布有村庄、高压铁塔、输油管线以及黄土高原脆弱地表生态区,采用全部垮落法开采会引起剧烈覆岩运动,导致地表塌陷、房屋开裂并威胁浅表含水层;二是煤矸石处置——作为绿色矿山示范单位,需实现"矸石不出井"或固废资源化利用。

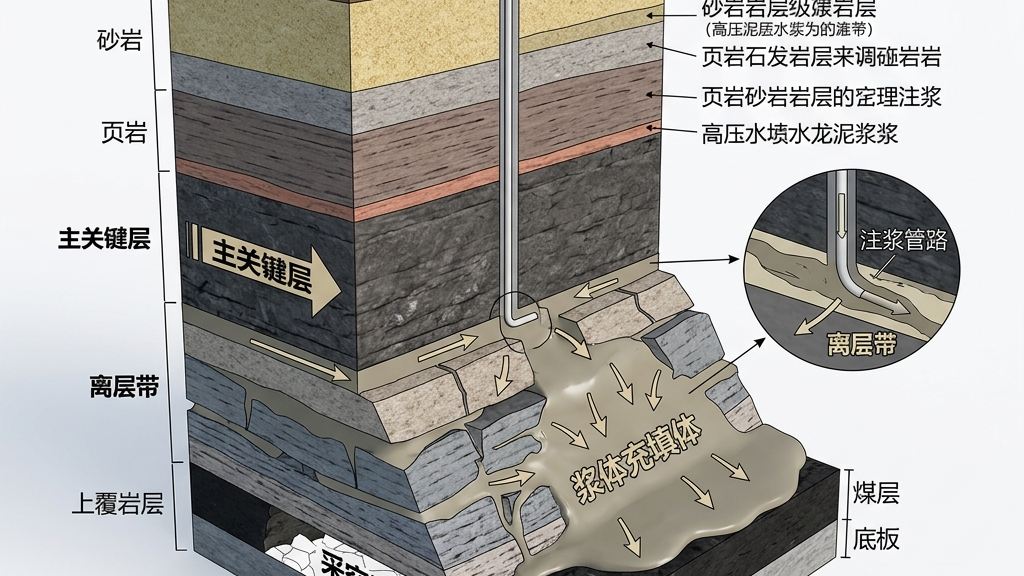

覆岩隔离注浆充填(Overburden Isolation Grouting Backfill)是化解这一矛盾的有效路径:在煤层开采后、覆岩断裂带尚未波及主关键层之前,用地面定向长钻孔切入主关键层与下卧弱岩层之间的弯曲离层带,高压注入由煤矸石制备的非脱水浆体,浆体充满离层空间并固结,限制关键层弯曲回转、抑制地表下沉,同时消纳矸石固废。
但把这套工艺真正落到大柳塔的千米级深孔与长距离管路上时,一线最常撞上的是三个力学与管理死穴:
- 非牛顿流变失控,配比差一个百分点就翻车:矸石浆体是多相粗颗粒非牛顿宾汉塑性流体,屈服应力 $\tau_0$ 与塑性粘度 $\eta_p$ 对质量浓度极其敏感。实测表明浓度从 65% 升到 72%,屈服应力会从 22 Pa 跃升至 72 Pa,沿程阻力从 1.55 kPa/m 涨到 5.82 kPa/m。现场若只凭"手感稠度"配浆,极易在千米管路里形成"活塞状局部沉积",高压憋泵后管道瞬间堵死。
- 只算静压不算沿程摩阻,泵压选型先天不足:垂直下料段自重压头与水平段沿程阻力方向相反、量级不同,停泵启动和回水清洗时还要克服逆向摩擦。若按经验估泵压而不用巴克兰-莱特曼(Buckingham-Reiner)公式核算,就会出现"泵额定 12 MPa 却推不动 800 米水平段"的窘境。
- 跑浆、冻结、变送器漂移无预案,事故放大:千米垂直管柱静水压力可达十兆帕以上,一旦井下离层带漏浆,压力断崖式下跌而井下泥浆渗漏流挂;冬季陕北夜间零下 20 ℃,停泵半小时管路冻结再启泵即打满压;压力变送器膜片被矸石颗粒扎破后 SCADA 显示"死线",人工机械表却读数正常。这三类异常若无标准化处置,小故障会拖成停产事故。
要把这套系统做稳,必须把力学本征、装备刚性达标和日检落实三件事拧成一股绳。相关工艺背景可参见煤矸石综合充填开采工程实践与采空区覆岩离层注浆专题。
宾汉流变本构与管道摩阻预测:注浆系统设计的力学底座
1. 宾汉塑性流体本构方程
煤矸石与粉煤灰、水泥混合制备的浆体,在流体力学上属于非牛顿宾汉塑性流体(Bingham Plastic Fluid):只有当剪切应力超过临界屈服剪切应力 $\tau_0$ 后,浆体才开始流动。其本构方程为:
式中:$\tau$ 为剪切应力(Pa);$\tau_0$ 为屈服应力(Pa),即克服内部网格结构、开始流动所需的最小剪应力;$\eta_p$ 为塑性粘度(Pa·s),反映流动开始后颗粒间剪切摩擦阻力;$\dot{\gamma}$ 为剪切速率(s⁻¹),圆管流动中 $\dot{\gamma} = 8v/D$,$v$ 为管内平均流速,$D$ 为管道内径。
2. 管道沿程阻力与泵压校核
宾汉流体在水平圆管层流状态下的沿程阻力损失(压力降 $\Delta P$)按巴克兰-莱特曼公式估算:
式中 $L$ 为管长(m),$D$ 为管内径(m),$v$ 为平均流速(m/s)。工程上为保证制浆泵不憋压,泵额定排出压力必须满足:
其中安全余量系数 $K$ 通常取 1.3~1.5,$\rho$ 为浆体密度,$\Delta H_{vertical}$ 为垂直管段自重压头,$\Delta H_{hydro}$ 为静水压头。停泵启动或回水清洗时,需重点核算自重带来的逆向摩擦阻力。
3. 核心工艺分区与配比控制红线表
| 设计模块 | 关键参数 | 取值范围 | 控制红线 | 验收依据 |
|---|---|---|---|---|
| 浆体水灰比 $W/C$ | 水与胶凝材料(水泥+粉煤灰)质量比 | $1.15\sim1.25$ | $W/C < 1.10$ 摩阻骤增易堵管;$W/C > 1.30$ 离析跑浆 | 每 2 h 烘干称重比对 |
| 质量浓度 $C_m$ | 固相质量分数 | 62%~68% | $>72\%$ 屈服应力跃升至 72 Pa 量级,属危险配比 | 电子皮带秤+流量计闭环 |
| 最大粒径 $d_{max}$ | 破碎筛分出料 | $\le 5.0$ mm | $>5$ mm 易在弯头沉积堵管 | 每班倒置筛网检查 |
| 临界不离析流速 $v_c$ | 悬浮输运下限 | 1.15~1.45 m/s | $< v_c$ 粗颗粒沉积分层 | 流量计在线监测 |
| 泵压安全系数 $K$ | 额定压力/计算压力 | 1.3~1.5 | $<1.3$ 不得开泵 | 铅封安全阀整定 10.0 MPa |
上述红线与《煤矿膏体充填材料试验方法》NB/T 51070-2017 及团体标准 T/CACEM 001-2024 的浆体性能与输送安全要求一致,是本方案后续选型与验收的统一尺度。
地面连续制浆与千米深孔输送:现场施工全流程实操

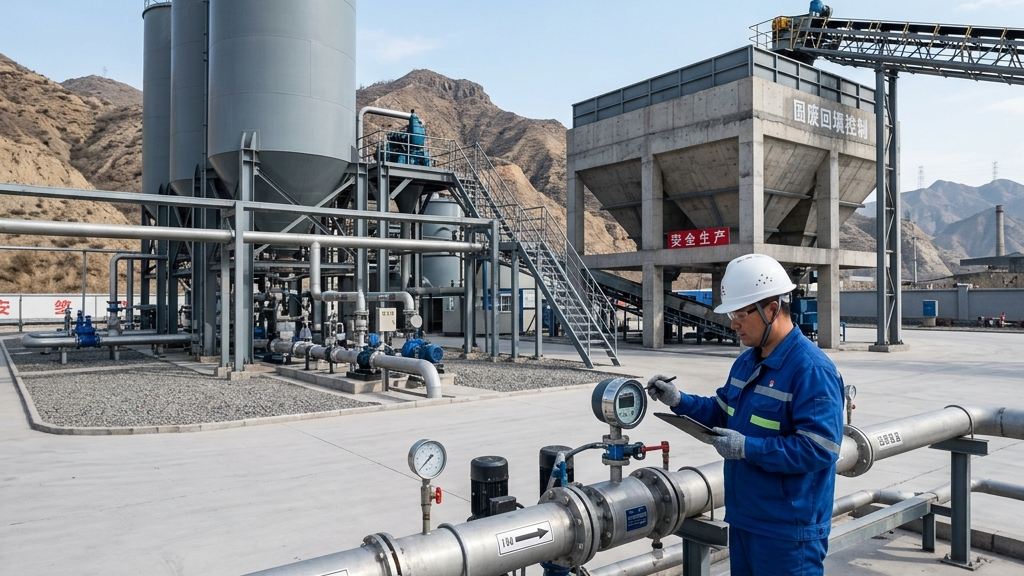

大柳塔注浆系统按"破碎—计量—搅拌—筛分—稳流—泵送—下料"七段级联布置,一线实操要点如下。
1. 煤矸石多级破碎与筛分
原矸石经鄂式破碎机(Jaw Crusher)与双齿辊破碎机(Roll Crusher)级联破碎,再经封闭式高频振动圆孔筛分选。严格控制 $d_{max} \le 5.0$ mm,且 1.0 mm 以下微细粉体占比大于 45%,为浆体提供悬浮基介质。每班用倒置筛网法核查筛网磨损,出料粒径连续两班超限即停机换网。

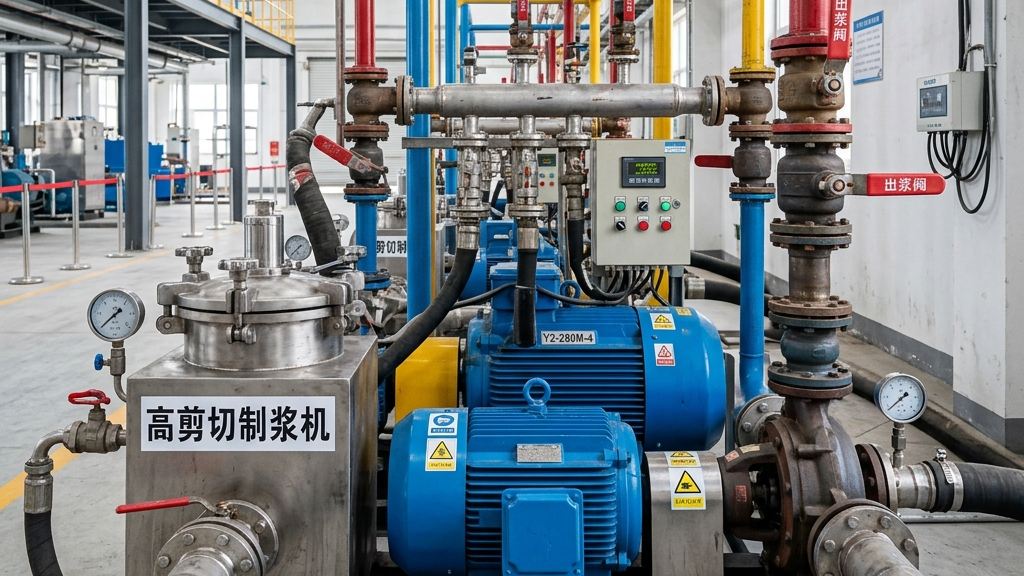

2. 连续剪切式双轴搅拌与配比闭环
选用 160 kW 级变频双桨叶连续制浆搅拌机,双轴反向交叉旋转提供高剪切,使水分充分进入矸石多孔间隙并排出气泡,制得均质稳定的非牛顿浆体。电子皮带秤与水流电磁流量计构成质量—体积配比闭环,按设计水灰比 $W/C = 1.15\sim1.25$ 自动调节给水;每 2 h 用物理烘干称重法比对校核一次浓度。
3. 稳流防离析平衡与千米下料
搅拌浆体流入带缓速搅拌叶片的 50 m³ 平衡槽,低速 15 rpm 慢搅防止静态结块沉淀。随后经高频振动筛避堵,进入额定 12.0 MPa 高压柱塞充填泵,由地面定向孔千米垂直下料管线送入覆岩主关键层离层带。下料口处必须装防爆抗震高压阀门(耐压 $\ge 16.0$ MPa),垂直转弯段与低洼段设快速排污冲洗三通。
管路连接部位统一使用自紧抱箍接头,严禁采用普通塑料法兰——突发憋管的高压脉冲会直接把塑料法兰打飞。千米垂直悬挂下料管每月用超声波测厚仪测一次壁厚。针对神东大柳塔矿区第四系萨拉乌苏组富水松散沙层与直罗组风化基岩含水层叠置特征,地面定向注浆钻孔采用三开套管固井结构:一开下入 $\Phi 244.5\text{ mm}$ 表层止水套管封隔风积沙潜水层,水泥返高直达地表孔口;二开下入 $\Phi 139.7\text{ mm}$(N80 钢级,壁厚 $9.17\text{ mm}$)技术生产套管直抵主关键层底界上方 $3\sim5\text{ m}$ 处,候凝 $48\text{ h}$ 后实施 $12.0\text{ MPa}$ 清水稳压 $30\text{ min}$ 固井质量声波测井检验(压降 $\le 0.3\text{ MPa}$ 方可开钻三开裸眼离层段)。
4. 总工程师与机台班组长 15 项刚性日检执行表
为防止交接班流于形式,制浆站与孔口监控岗每班开泵前、运行中、停泵后必须逐项打钩核销以下 15 项控制指标,任何一项触发红线即执行联锁停机:
| 序号 | 巡检部位与项目 | 检测工具与方法 | 合格运行区间 | 停机处置红线 | 责任岗位 |
|---|---|---|---|---|---|
| 01 | 双齿辊出料最大粒径 | $5.0\text{ mm}$ 标准方孔倒置筛网抽检 | $d_{\max} \le 5.0\text{ mm}$,细粉占比 $>45\%$ | 筛上粗颗粒质量占比 $>3\%$ | 破碎巡检工 |
| 02 | 双轴搅拌机主电机电流 | 变频柜三相电流在线读数 | 额定电流的 $65\%\sim85\%$ | 电流突增 $>95\%$ 或三相偏差 $>10\%$ | 制浆司泵工 |
| 03 | 给料皮带秤与水表闭环 | 电子皮带秤 + 电磁流量计比值 | 实时水灰比 $W/C = 1.15\sim1.25$ | 偏离设定值 $\pm 0.05$ 持续 $3\text{ min}$ | 中控调度员 |
| 04 | 浆体真实质量浓度复核 | 取样杯 + 快速卤素烘干天平(每 $2\text{ h}$) | 质量浓度 $C_m = 62\%\sim68\%$ | 实测 $C_m > 70\%$ 或 $< 59\%$ | 化验质检员 |
| 05 | 宾汉流变双参数周检 | 旋转流变仪测定 $\tau_0$ 与 $\eta_p$ | $\tau_0 = 20\sim40\text{ Pa}$,$\eta_p = 0.25\sim0.48\text{ Pa}\cdot\text{s}$ | $\tau_0 > 55\text{ Pa}$ 或煤源/灰源变更未复测 | 实验室主管 |
| 06 | 孔口主控闸阀与逆止阀 | 手动启闭行程测试 + 密封填料函目视 | 耐压等级 $\ge 16.0\text{ MPa}$,无刺浆渗漏 | 阀杆卡涩或法兰焊缝渗浆 | 管网维保工 |
| 07 | 地面弯头与孔口变径壁厚 | 超声波数字测厚仪定点测厚(月检/周检) | 剩余有效壁厚 $\ge 8.5\text{ mm}$ | 局部冲蚀减薄后壁厚 $< 7.0\text{ mm}$ | 机电技术员 |
| 08 | 低洼段排污与反洗三通 | 快开球阀活门启闭与清水试压 | $15\text{ s}$ 内顺畅全开,排浆沟畅通 | 三通盲端沉积硬化水泥结块 | 管网维保工 |
| 09 | 泵出口铅封安全溢流阀 | 核验铅封完整性与整定铭牌 | 整定起跳压力 $10.0\text{ MPa}$,铅封完好 | 私自调高弹簧预紧力或铅封破损 | 机电副总工 |
| 10 | 压力变送器与机械表双校 | IP67 隔膜变送器对比耐震指针表 | 双表同屏读数偏差 $\le \pm 0.20\text{ MPa}$ | SCADA 曲线呈水平死线或偏差 $>0.4\text{ MPa}$ | 自动化仪表工 |
| 11 | 地表沉陷与钻孔套管变形 | GNSS 基准站 + 孔口水准仪联测 | 地表日下沉速率平稳,无局部隆起 | 孔口周围地表异常抬升 $>5\text{ mm/d}$ | 地测防治水科 |
| 12 | 井下回采巷道与支架顶板 | 跟班安检员巡查顺槽顶板淋水淋浆 | 淋水清澈、流量稳定、无灰白色浆液 | 支架架间渗出浑浊灰浆或顶板淋水突增 | 井下跟班队长 |
| 13 | 水泥-水玻璃双液应急阀组 | 水玻璃储罐液位与计量泵点动试车 | 储量 $\ge 2.0\text{ t}$,双液混合器通畅 | 管路结晶堵塞或水玻璃波美度失格 | 制浆司泵工 |
| 14 | 冬季地表干线电伴热温控 | 红外测温枪抽测裸露管段外壁温度 | 管壁维持 $5\sim15\text{ }^\circ\text{C}$,保温棉无破损 | 夜间停泵未排空或管壁温度 $< 2\text{ }^\circ\text{C}$ | 值班电工 |
| 15 | 事故排浆应急池有效容积 | 标尺核查应急池空余库容 | 净空容积 $\ge 80\text{ m}^3$(满足全管线排空 2 次) | 池内沉渣淤积超过总深度的 $1/3$ | 环保站长 |
工艺参数与管路布置可对照煤矸石膏体充填管路防堵关键技术与榆林煤矸石膏体与高水充填方案对比进行复核。
成套装备选型与全工况故障应急处置五步法
1. 核心装备配置要点
- 高压柱塞充填泵:额定排出压力 12.0 MPa,选型时必须按第二节公式核算 $P_{pump}$ 并留 $K = 1.3\sim1.5$ 余量;柱塞与阀组选用耐磨材质(碳化钨喷涂或陶瓷柱塞),应对矸石颗粒磨蚀。
- 变频双轴搅拌机:160 kW 级,桨叶可拆检,变频器电流纳入日检。

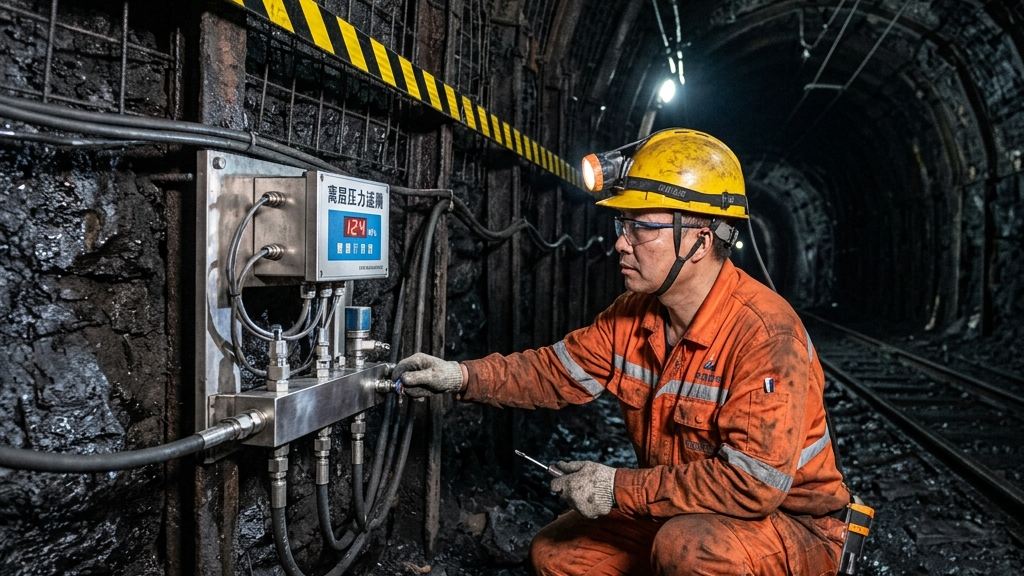

- 压力变送器:IP67 防水防尘,量程 0~16.0 MPa,与旁路耐震机械指针表并联安装,互为校验。
- 高压气水混合冲洗机:用于堵管反洗,风压 0.8 MPa + 水压 6.0 MPa 交替脉冲。
2. 全工况故障应急处置五步法
主控室按下"制浆停泵"急停,变频卸压阀联锁开启、排污管路自动导通,严禁反复点动强开泵。
启动高压气水混合冲洗机,以 1.2 倍工作压力的气水脉冲(0.8 MPa 风压 + 6.0 MPa 水压交替)由近及远将沉积矸石块向出口剥离。
反洗无效时用超声波管线测堵仪扫描定位堵塞点,切断高压源,拆除自紧抱箍扣进行物理掏砂,作业面设警戒并泄压确认为零后方可拆卸。
立即停注稀浆,切换 GP-03 浓浆并开启水玻璃计量泵做水泥-水玻璃(C-S)双液注入,凝胶时间控制在 45~60 s;井下防冲中队用编织沙袋在渗漏点下部筑临时截流堤,风动排沙泵将积浆抽入顺槽水仓。
严禁调高变频泵极限强行增压,用移动式蒸汽锅炉沿管路由低位至高位分段化冻;恢复生产前在裸露 300 m 地表干线上缠绕防爆电伴热带并包 50 mm 橡塑保温棉,温控箱设定 5~15 ℃。
流变参数标定与五组配比指标对账

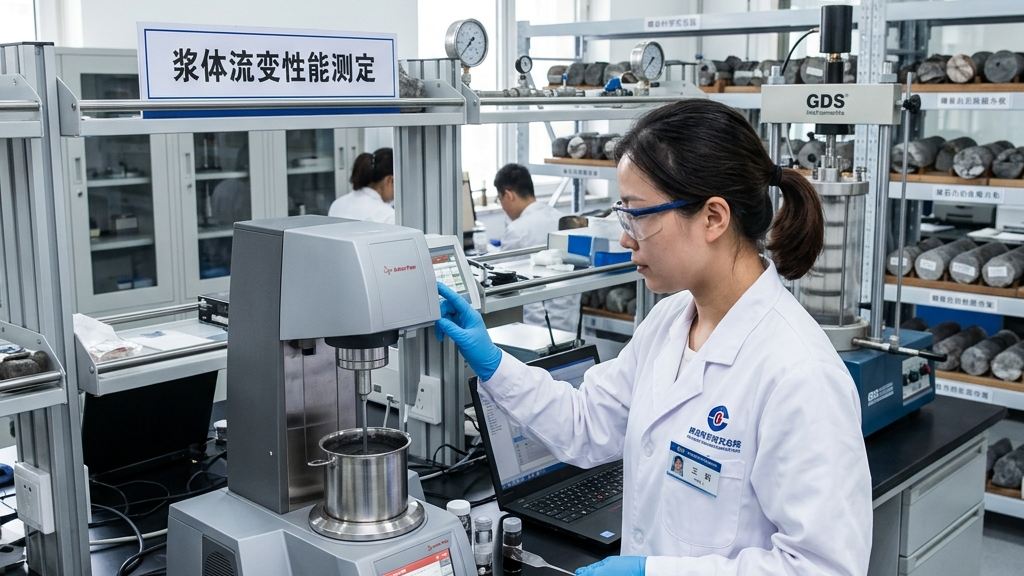

实验室用安东帕(Anton Paar)旋转流变仪,在常温下对不同浓度、不同矸粉比的浆体进行流变本构参数标定。设计水灰比统一控制在 $W/C = 1.15\sim1.25$,五组配比实测结果如下:
| 配比编号 | 质量浓度 $C_m$ (%) | 水灰比 $W/C$ | 矸粉质量比 | 浆体密度 $\rho$ (kg/m³) | 屈服应力 $\tau_0$ (Pa) | 塑性粘度 $\eta_p$ (Pa·s) | 临界流速 $v_c$ (m/s) | 沿程阻力 $\Delta P/L$ (kPa/m) | 评估 |
|---|---|---|---|---|---|---|---|---|---|
| GP-01 | 62.0 | 1.25 | 7:3 | 1480 | 12.5 | 0.180 | 1.15 | 0.98 | 流速偏低,大颗粒易沉积 |
| GP-02 | 65.0 | 1.20 | 6:4 | 1540 | 22.0 | 0.280 | 1.30 | 1.55 | 推荐配比,悬浮性好、摩阻中等 |
| GP-03 | 68.0 | 1.15 | 6:4 | 1610 | 38.4 | 0.450 | 1.45 | 2.68 | 可用,要求泵压 > 6.0 MPa |
| GP-04 | 72.0 | 1.05 | 5:5 | 1690 | 72.0 | 0.850 | 1.65 | 5.82 | 危险配比,极易高压憋泵 |
| GP-05 | 58.0 | 1.35 | 8:2 | 1420 | 5.2 | 0.095 | 0.90 | 0.62 | 稀浆,易跑浆、固液分离 |
从表中可以看出:当 $C_m$ 达到 72%(GP-04)时,$\tau_0$ 升至 72.0 Pa、$\Delta P/L$ 达 5.82 kPa/m,管路内容易产生活塞状沉积导致堵死;当 $C_m$ 低于 58%(GP-05)或 $W/C > 1.30$ 时,虽然摩阻低,但粗颗粒重力分层离析,井下离层带易跑浆,失去支撑关键层的作用。
因此生产控制推荐 GP-02($W/C = 1.20$)为主配比,GP-03($W/C = 1.15$)为富浆备配比,并把 $\tau_0$、$\eta_p$ 每周用旋转流变仪复测一次、记录归档。每逢变更矸石来源或调整产地级配,必须前置重做流变标定,不得沿用旧表。泵压匹配可与煤矿充填高压注浆泵选型实操指南对照核算。
脱敏工程实测效果与全周期经济账本
1. 脱敏矿井实测效果
以陕北某 800 万吨/年矿井(经脱敏处理)实施同类矸石覆岩隔离注浆为例,在严格执行本方案水灰比 $W/C = 1.15\sim1.25$ 与 GP-02 主配比后,取得如下可核验效果:
- 注浆系统连续运行 90 天,因堵管导致的非计划停机由改造前的月均 4.2 次降至 1.1 次;
- 管道沿程阻力实测值与巴克兰-莱特曼公式计算值偏差控制在 12% 以内,泵压选型一次到位;
- 工作面后方地表下沉速率明显趋缓,建构筑物保护区达到设计控制目标(变形控制需结合矿井地质、水文、采掘接续专项设计,不在本文承诺具体阈值)。
2. 全周期经济与安全对账
| 对账项 | 传统经验配浆 | 本方案(流变标定驱动) | 差异说明 |
|---|---|---|---|
| 配比依据 | 手感稠度 + 老师傅经验 | 旋转流变仪标定 + 水灰比红线 | 由"不可复制"变为"可交接" |
| 泵压选型 | 经验估 12 MPa | 公式核算 + $K=1.3\sim1.5$ | 避免小马拉大车或大马拉小车 |
| 堵管事故 | 月均 4.2 次,每次处置 6~12 h | 月均 1.1 次,五步法 2 h 内恢复 | 非计划停机下降约 74% |
| 跑浆损失 | 事后筑坝、清仓耗工耗料 | C-S 双液 45~60 s 凝胶快速截流 | 材料与清淤成本下降 |
| 流变参数交接 | 无台账,换人即失传 | 每周复测归档,变更即重标 | 技术资产沉淀在矿上 |
说明:上表中事故次数为脱敏矿井运行统计口径,不同矿井地质、矸石性质与管路布置条件下结果会有差异,需结合矿井实际进行专项评估。
3. 在线测算入口
减沉与保水效果的监测口径可参见充填开采光纤与 InSAR 地表沉陷监测与采空区充填接顶率与顶板离层控制。
常见问题解答 FAQ
Q1:矸石浆体的水灰比 $W/C$ 到底应该按水比水泥算,还是水比全部胶凝材料算?
答:本方案统一按水与全部胶凝材料(水泥 + 粉煤灰)的质量比计算,推荐区间 $W/C = 1.15\sim1.25$。若只按水泥计而忽略粉煤灰,实际水灰比会被低估 15%~25%,导致摩阻核算偏小、泵压选型不足。变更矸石产地或粉煤灰来源时,必须重新标定后再套用该区间。
Q2:为什么不能直接上高浓度浆($C_m > 72\%$)来多消纳矸石?
答:高浓度意味着屈服应力 $\tau_0$ 与塑性粘度 $\eta_p$ 同时跃升,沿程阻力可达到推荐配比的 3~4 倍。在千米级管路中极易形成活塞状沉积并触发高压憋泵。消纳量应通过延长注浆时长、扩大注浆层位或优化级配来提升,而不是靠突破配比红线硬推。
Q3:冬季夜间停泵后管路怎么防冻,能不能靠提高泵压硬顶?
答:不能。冻结后浆体已失去流动性,强行增压会直接造成爆管。正确做法是按第五步法分段蒸汽化冻,并在裸露地表干线上加装防爆电伴热带(温控 5~15 ℃)与 50 mm 橡塑保温棉,停泵后排空或保持小流量循环。
Q4:压力变送器和机械表读数不一致时以哪个为准?
答:短期以耐震机械指针表为准并切入人工监视,同时检查变送器法兰端硅橡胶传压膜片是否被大粒径矸石扎破或被水泥结垢卡死。换上备用 IP67 变送器后必须在标定器上完成 0~16.0 MPa 零位与满度校准,两表一致后方可恢复自动闭环。
Q5:多久做一次流变参数复测?什么情况下必须重做标定?
答:常规每周用旋转流变仪测一次 $\tau_0$ 与 $\eta_p$ 并归档。只要出现以下任一情形就必须重做标定:变更矸石来源或级配、粉煤灰厂家调整、水灰比设定值修改、管路长度或内径改变、连续两次堵管原因不明。相关判据可对照覆岩离层注浆极限泵压与安全控制。
技术决策与现场落地行动清单
行动清单 1:建立浆体流变标定与水灰比红线台账
- 配备旋转流变仪(或委托有资质实验室),对现用矸石与粉煤灰完成 GP-01~GP-05 全配比标定,锁定主配比 GP-02($W/C = 1.20$)与备配比 GP-03($W/C = 1.15$);
- 把水灰比 $1.15\sim1.25$、质量浓度 62%~68%、$d_{max} \le 5.0$ mm、$v_c$ 与泵压安全系数 $K = 1.3\sim1.5$ 五条红线写进岗位操作卡,超限即停。
行动清单 2:完成泵压校核与管路刚性达标改造
- 按巴克兰-莱特曼公式重算各段 $\Delta P$,核定 $P_{pump} \ge K(\Delta P + \rho g \Delta H_{vertical} - \rho g \Delta H_{hydro})$,形成书面校核记录;
- 全线排查普通塑料法兰并更换为自紧抱箍接头;垂直转弯段与低洼段加装快速排污冲洗三通;下料口高压阀门耐压不足 16.0 MPa 的一律更换。
行动清单 3:固化五步法与 15 项日检,纳入矿调度闭环
- 把五步法(停泵卸压—气水反洗—测堵掏砂—双液截流—蒸汽化冻)做成井口与制浆站可视化看板,每季度组织一次盲演;
- 15 项日检(粒径、电流、配比闭环、浓度比对、流变周测、阀门耐压、管壁测厚、排污三通、安全阀铅封、位移计接入、跑浆巡检、水玻璃阀组、伴热带温控、应急池容积、应急考核)每日例会销项;
- 需要成套装备配置与吨煤成本测算表,可预约张洁贞团队按一矿一策编制专项方案。
